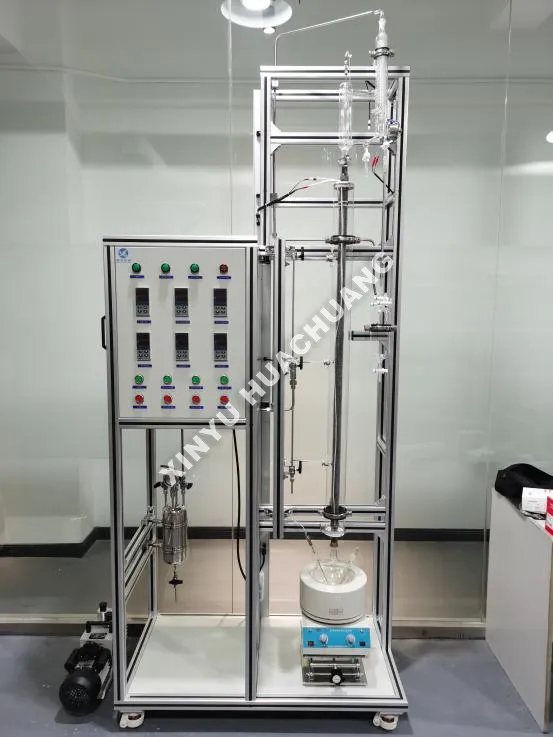

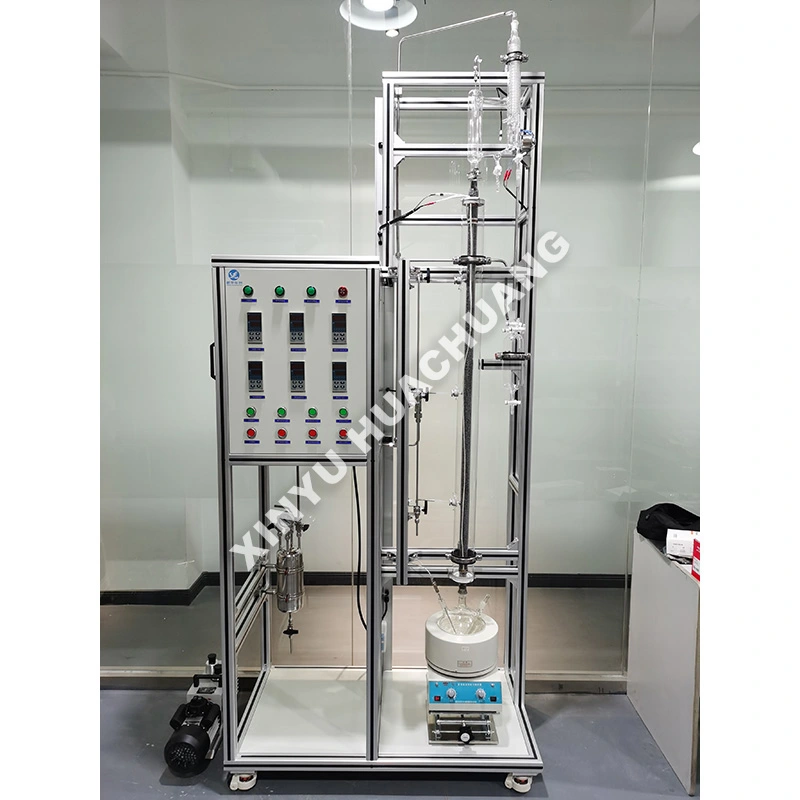

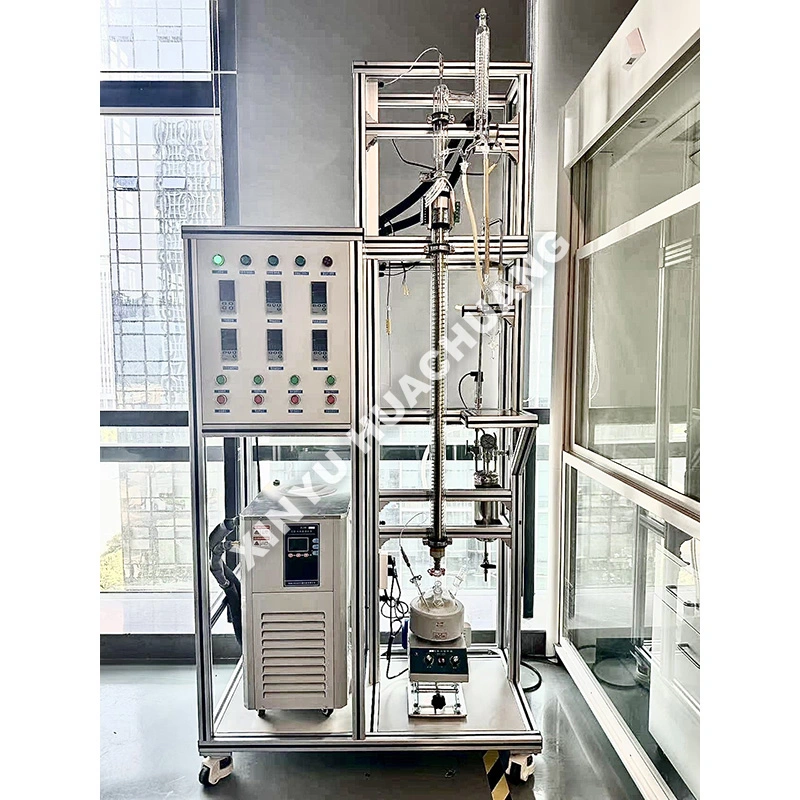

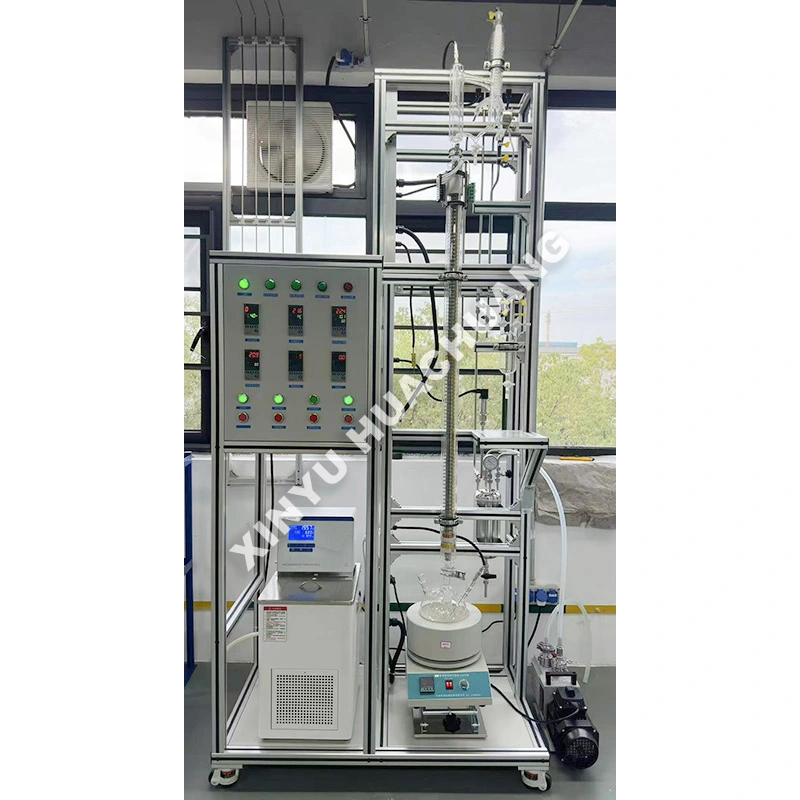

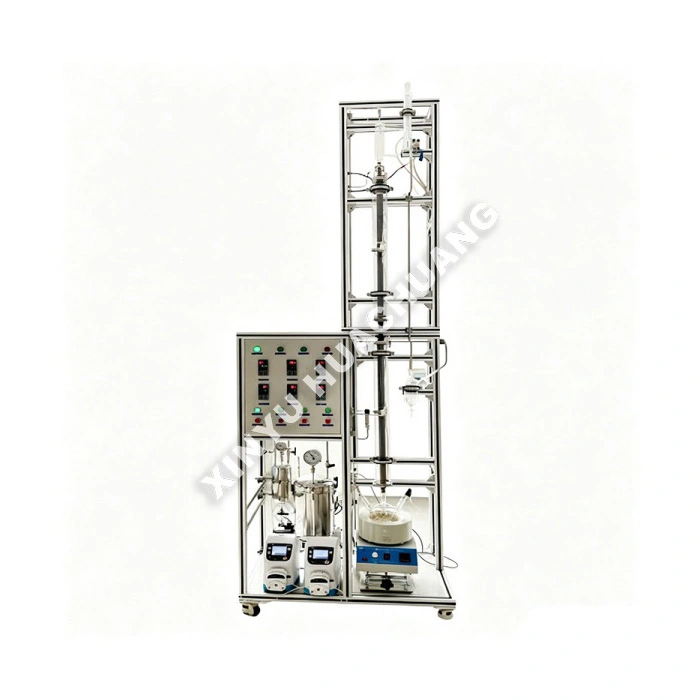

Kontinuierliche Glasdestillationskolonneneinheit

Die kontinuierliche Glasdestillationskolonneneinheit von XINYU HUACHUANG ist ein fortschrittliches Trennsystem, das speziell für Forschung und Entwicklung, Tests im Pilotmaßstab und die Kleinserienproduktion von korrosiven oder hochreinen Chemikalien entwickelt wurde. Dieses Gerät wurde entwickelt, um einen vollständigen visuellen Zugang zum internen Dampf-Flüssigkeits-Gleichgewicht zu ermöglichen und ermöglicht es Forschern, den Trennungsprozess in Echtzeit zu beobachten. Ausgestattet mit Glaskomponenten mit hohem Borosilikatgehalt, präzisen Rückflussverhältnisreglern und intelligenter SPS-Automatisierung gewährleistet die kontinuierliche Glasdestillationskolonneneinheit eine sichere, hocheffiziente und reproduzierbare kontinuierliche Fraktionierung für Feinchemikalien, Pharmazeutika und Speziallösungsmittel.

Funktionsprinzip

Die kontinuierliche Destillationskolonneneinheit aus Glas arbeitet nach dem Prinzip der kontinuierlichen fraktionierten Destillation. Der flüssige Einsatzstoff wird kontinuierlich in den Mittelteil der Kolonne dosiert. Im Inneren der Glassäule maximieren strukturierte Packungen oder spezielle Glaseinbauten (wie θ-Ringe oder Spiralpackungen) die Kontaktfläche zwischen dem aufsteigenden Dampf und der absteigenden Flüssigkeit. Während der Dampf aufsteigt, wird er wiederholt kondensiert und erneut verdampft, wodurch die leichten Bestandteile an der Oberseite angereichert werden. Der Dampf wird dann kondensiert und ein Teil wird als Rückfluss zurückgeführt, um das Stoffübergangsgleichgewicht aufrechtzuerhalten, während der Rest kontinuierlich als Destillat gesammelt wird. Die schweren Bestandteile fließen kontinuierlich zum Reboiler und werden dort ausgetragen. Der gesamte kontinuierliche Prozess wird von der kontinuierlichen Glasdestillationskolonneneinheit sorgfältig verwaltet, um präzise Wärmegradienten und eine optimale Trenneffizienz aufrechtzuerhalten.

Wo glänzt es?

● Vollständige visuelle Beobachtung: Die transparente Glaskonstruktion mit hohem Borosilikatgehalt ermöglicht es dem Bediener, das Dampf-Flüssigkeits-Gleichgewicht, die Schaumbildung und die Überschwemmungsbedingungen visuell zu überwachen, was sie für Forschung und Entwicklung sowie die Fehlerbehebung im Prozess von unschätzbarem Wert macht.

● Hervorragende Korrosionsbeständigkeit: Das aus hochwertigem GG17 (3.3)-Glas mit hohem Borosilikatgehalt und PTFE-Dichtungen gefertigte Gerät ist gegenüber starken Säuren, Laugen und korrosiven organischen Lösungsmitteln völlig inert und gewährleistet so eine Produktverunreinigung.

● Hocheffiziente Innenteile: Verfügt über anpassbare Glaspackungen oder strukturierte Drahtgeflechtpackungen, um hohe theoretische Bodenzahlen und eine Trennungsreinheit im PPM-Bereich zu erreichen.

● Intelligente SPS-Automatisierung: Das zentrale Steuerungssystem ermöglicht einen unbeaufsichtigten Dauerbetrieb, eine automatische Einstellung des Rückflussverhältnisses und eine Echtzeit-Datenprotokollierung für Temperatur und Durchflussraten.

● Modulares und flexibles Design: Die Säule wird unter Verwendung von Standard-Glasverbindungen (z. B. 24/29, 29/32) mit elektrischen Heizmänteln zusammengebaut, was eine einfache Höhenverstellung, Demontage, Reinigung und den Austausch interner Komponenten ermöglicht.

Technische Spezifikationen

Wo kann es verwendet werden?

● Feinchemikalien und Pharmazeutika: Kontinuierliche Reinigung pharmazeutischer Wirkstoffe (APIs) und hochkorrosiver chemischer Zwischenprodukte.

● Ätherische Öle und natürliche Extrakte: Sanfte, sichtbare Trennung von hitzeempfindlichen Terpenen, Duftstoffen und Pflanzenextrakten.

● Akademische und Forschungs- und Entwicklungslabore: Grundlegende kinetische Studien, Visualisierung von Trennprozessen und Tests der Katalysator-/Packungseffizienz.

● Speziallösungsmittel: Kontinuierliche Rückgewinnung und Ultrahochreinigung von korrosiven oder hochwertigen organischen Lösungsmitteln.

● Lebensmittel und Getränke: Konzentration natürlicher Aromen, Alkoholreinigung und Extraktion bioaktiver Verbindungen.

Vorsichtsmaßnahmen bei der Verwendung

● Schutz vor Thermoschocks: Glas mit hohem Borosilikatgehalt ist resistent gegen Thermoschocks, kann aber dennoch unter extremer Belastung brechen. Stellen Sie immer sicher, dass die Temperaturänderungsrate beim Heizen und Kühlen weniger als 5 °C/Minute beträgt.

● Mechanischer Schutz: Glaskomponenten sind zerbrechlich. Vermeiden Sie mechanische Stöße und ein zu festes Anziehen der Klemmen und stellen Sie sicher, dass alle Glasverbindungen richtig ausgerichtet und mit geeigneten Clips gesichert sind.

● Vakuumsicherheit: Wenn Sie unter tiefem Vakuum arbeiten, überprüfen Sie die Glaswaren immer vorher auf Mikrorisse oder Absplitterungen. Verwenden Sie zum Schutz vor einer möglichen Implosion einen Schutzschild oder ein Sicherheitsnetz um die Säule.

● Allmähliches Erhitzen: Nutzen Sie die programmierbaren Heizrampenraten der SPS, um plötzliche Verdampfung und Säulenflutung zu verhindern, insbesondere beim Starten der kontinuierlichen Zufuhr.

Wartungshandbuch

● Täglich: Inspizieren Sie die Glassäule und die Verbindungen auf Anzeichen von Rissen, Absplitterungen oder chemischer Ätzung. Überprüfen Sie die Unversehrtheit der PTFE-Dichtungen und Vakuumdichtungen.

● Wöchentlich/monatlich: Reinigen Sie die Glaseinbauten und Säulenwände, um die Ansammlung von Rückständen zu verhindern, die die Trenneffizienz beeinträchtigen können. Verwenden Sie geeignete Lösungsmittel oder milde Säurewaschmittel (starke Laugen vermeiden).

● Vierteljährlich: Kalibrieren Sie Temperatursensoren, Massendurchflussregler und Rückflussverhältnisregler, um die Testgenauigkeit aufrechtzuerhalten. Überprüfen Sie den elektrischen Heizmantel auf gleichmäßige Erwärmung und ordnungsgemäße Isolierung.

● Nach dem Betrieb: Spülen Sie das System immer mit einem Inertgas (N2) und lassen Sie es bei ausgeschalteter Heizung auf Raumtemperatur abkühlen, bevor Sie die Glaskomponenten zur gründlichen Reinigung und Lagerung zerlegen.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Warum besteht die Säule aus Glas und nicht aus Edelstahl?

A: Die Glaskonstruktion bietet vollständigen visuellen Zugang zum internen Destillationsprozess und ermöglicht es Forschern, das Dampf-Flüssigkeits-Kontaktverhalten, die Flutpunkte und die Flüssigkeitsverteilung über die Packung direkt zu beobachten. Diese Transparenz ist für die Prozessentwicklung und Fehlerbehebung von unschätzbarem Wert, was bei undurchsichtigen Metallsäulen nicht möglich ist.

F2: Welche Arten von Innenpackungen sind für die Glassäule erhältlich?

A: Die Säule unterstützt strukturierte Packungen sowie spezielle Glaseinbauten wie θ-Ringe und Spiralpackungen. Diese maximieren die Kontaktfläche zwischen aufsteigendem Dampf und absteigender Flüssigkeit und verbessern so die Stoffübertragungseffizienz für eine präzise Mehrkomponententrennung.

F3: Wie unterscheidet sich der kontinuierliche Betrieb von der Batch-Destillation in dieser Einheit?

A: Im Gegensatz zur Batch-Destillation, bei der jeweils nur eine Charge verarbeitet wird, wird das Ausgangsmaterial kontinuierlich in den zentralen Abschnitt der Kolonne dosiert. Leichte Bestandteile werden kontinuierlich als Destillat aus dem Kopfkondensator gesammelt, während schwere Bestandteile kontinuierlich aus dem Reboiler am Boden abgeführt werden. Dies ermöglicht einen stationären Betrieb mit gleichbleibender Produktqualität über längere Laufzeiten.

F4: Wie wird der Rückfluss gesteuert, um die Trenneffizienz aufrechtzuerhalten?

A: Ein Teil des kondensierten Kopfdampfes wird als Rückfluss zur Kolonne zurückgeführt. Das Rückflussverhältnis wird präzise gesteuert, um das Stoffaustauschgleichgewicht innerhalb der Kolonne aufrechtzuerhalten. Die Anpassung dieses Verhältnisses ermöglicht eine Feinabstimmung der Produktreinheit im Vergleich zum Durchsatz basierend auf Ihren spezifischen Trennanforderungen.

F5: Welche Arten von Mischungen eignen sich am besten für eine Destillationskolonne aus Glas?

A: Glassäulen eignen sich besonders für korrosive oder hochreine Gemische, bei denen eine Metallkontamination vermieden werden muss, sowie für Prozesse, die eine visuelle Überwachung der internen Dynamik erfordern. Sie werden häufig in der pharmazeutischen Forschung, der Feinchemikalienentwicklung und akademischen Studien zur Verfahrenstechnik eingesetzt.
