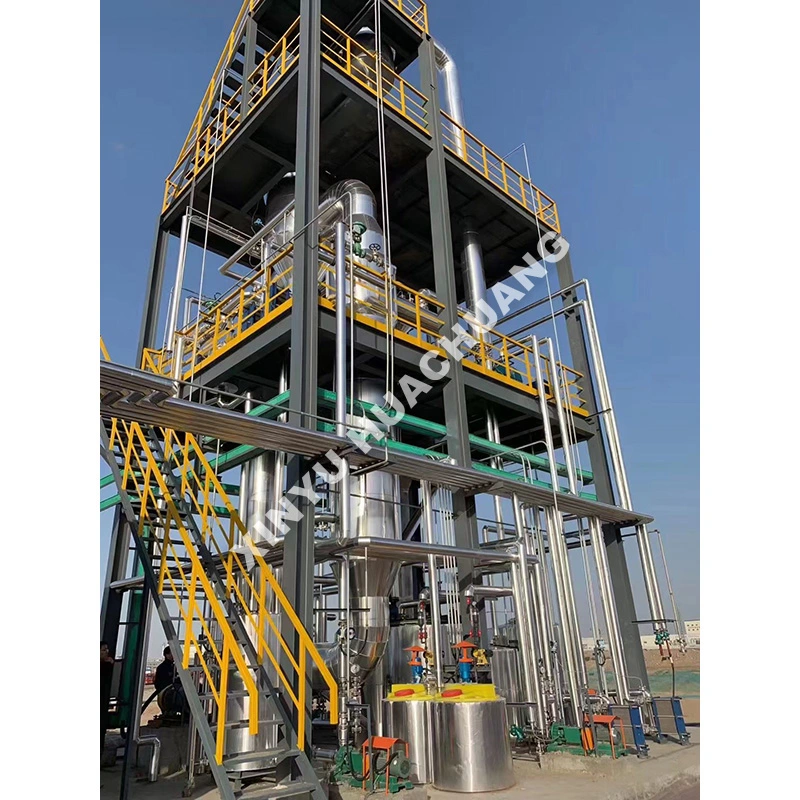

Methanol-Destillationsanlage

Die XINYU HUACHUANG Methanol-Destillationsanlage ist ein hocheffizientes, kontinuierliches Trennsystem, das speziell für die industrielle Reinigung von Rohmethanol und die Rückgewinnung von Methanol-Wasser-Gemischen entwickelt wurde. Dieses Gerät wurde für die Maximierung der Energieeffizienz und des Produktdurchsatzes entwickelt und nutzt fortschrittliche Mehrsäulenkonfigurationen und Wärmeintegrationstechnologien, um komplexe Mischungen mit außergewöhnlicher Präzision zu trennen. Ausgestattet mit intelligenter SPS-Automatisierung, automatischer Rückflussverhältnissteuerung und mehrstufigen Sicherheitsverriegelungen gewährleistet die Methanol-Destillationseinheit einen stabilen, unbeaufsichtigten Langzeitbetrieb und liefert gleichzeitig ultrahochreines Methanol (≥99,9 %) für die kommerzielle Produktion und Prozessoptimierung.

Was ist eine Methanol-Destillationsanlage?

Eine Methanol-Destillationsanlage ist ein spezielles chemisches Trenngerät, das zur Aufbereitung von Rohmethanol oder zur Rückgewinnung von Methanol aus wässrigen Abfallströmen in hochreine Produkte in Industrie- oder Elektronikqualität dient. Dabei wird die Mischung kontinuierlich in ein mehrstufiges Fraktionierungssystem eingespeist, in dem Methanol (Siedepunkt ~64,7 °C) basierend auf Siedepunktunterschieden von Wasser und schwereren Verunreinigungen getrennt wird. Die Einheit verfügt typischerweise über eine Vorsäule zur Entfernung des Vorlaufs, eine Hochdrucksäule zur Wärmeintegration und eine atmosphärische Säule zur Endreinigung. Diese Ausrüstung wird häufig in Kohle-zu-Methanol-Anlagen, petrochemischen Anlagen und Lösungsmittelrückgewinnungszentren eingesetzt und liefert zuverlässige Ertrags- und Reinheitsmetriken für die industrielle Umsetzung im großen Maßstab.

Was zeichnet es aus?

● Fortschrittliche Wärmeintegration: Nutzt Multieffekt-Destillation und MVR-Technologien (Mechanical Vapour Recompression), um latente Wärme aus Überkopfdämpfen zurückzugewinnen, wodurch der Dampfverbrauch im Vergleich zu herkömmlichen Einsäulensystemen um bis zu 50 % reduziert wird.

● Ultrahochreiner Output: Optimierte Säuleneinbauten und präzise Rückflusssteuerung trennen Wasser- und Ethanolverunreinigungen effizient und erreichen eine Methanolreinheit von ≥99,9 % bei einem Feuchtigkeitsgehalt unter 100 ppm.

● Intelligente SPS-Automatisierung: Das zentrale Steuerungssystem ermöglicht unbeaufsichtigten Langzeitbetrieb, automatische Anpassung des Rückflussverhältnisses und Echtzeit-Datenprotokollierung für Temperatur, Druck und Durchflussraten.

● Robuste und sichere Konstruktion: Hergestellt aus erstklassiger Metallurgie (z. B. SS304/316L) und mehrstufigen Sicherheitsverriegelungen (Übertemperatur-, Überdruck-, Trockenhitzungsschutz), um einen sicheren Betrieb in gefährlichen Umgebungen zu gewährleisten.

● Energieeffizientes Design: Optimierte Reboiler, hocheffiziente Kondensatoren und Wärmetauscher maximieren die thermische Effizienz und reduzieren die Gesamtbetriebskosten und den CO2-Fußabdruck erheblich.

Technische Spezifikationen

Auswahl-Roadmap

● Definieren Sie Ihr Ausgangsmaterial und die angestrebte Reinheit: Geben Sie klar an, ob Sie Rohmethanol, Methanol-Wasser-Mischungen oder Abfalllösungsmittel verarbeiten. Dies bestimmt die erforderliche Anzahl an Säulen, Säulenhöhen und internen Konfigurationen für die Methanol-Destillationseinheit.

● Anforderungen an die Energieeffizienz: Bewerten Sie Ihre verfügbaren Versorgungseinrichtungen (Dampf, Strom). Entscheiden Sie sich bei Großbetrieben für Multieffekt- oder MVR-Konfigurationen, um die Wärmerückgewinnung zu maximieren und die Betriebskosten zu minimieren.

● Kapazität und Durchsatz: Bestimmen Sie Ihr erforderliches kontinuierliches Verarbeitungsvolumen (z. B. Tonnen/Stunde). Stellen Sie sicher, dass der Durchmesser der Säule und die Kapazität des Aufkochers richtig dimensioniert sind, um die Dampfgeschwindigkeit ohne Überflutung zu bewältigen.

● Verunreinigungsprofil: Wenn Ihr Ausgangsmaterial einen erheblichen Anteil an Ethanol oder höheren Alkoholen enthält, wählen Sie eine Konfiguration mit einem speziellen Seitenabzugs- oder Extraktivdestillationsabschnitt, um einen extrem niedrigen Ethanolgehalt im Endprodukt zu erreichen.

● Materialkompatibilität: Standard SS304 ist für die meisten Methanolanwendungen geeignet. Wenn Sie jedoch saure oder stark korrosive Abfallströme verarbeiten, sollten Sie auf SS316L oder eine spezielle Ummantelung umrüsten.

Qualitätsprüfungsprozess

● Materialprüfung: Strenge Prüfung des eingehenden Edelstahls, der Ventile und Druckbehälter, um sicherzustellen, dass sie den festgelegten metallurgischen Standards und Hochdrucksicherheitstoleranzen entsprechen.

● Präzisionsbearbeitung: CNC-Bearbeitung von Kolonnenmänteln, Reboilern und Rohrleitungen, um perfekte Dichtflächen und strukturelle Integrität unter Betriebsdrücken zu gewährleisten.

● Hydrostatischer Test und Leckagetest: Jeder Druckbehälter und jede Rohrleitung wird einem strengen hydrostatischen Test und einer Helium-Leckerkennung unterzogen, um die strukturelle Sicherheit und absolute Leckagesicherheit zu überprüfen.

● Systemkalibrierung: Umfassende Kalibrierung des SPS-Steuerungssystems, der Temperatur-/Drucksensoren, der Massendurchflussregler und der Rückflussverhältnisregler, um eine genaue Datenanzeige und zuverlässige Steuerung sicherzustellen.

● Abschließender Funktionslauf: Ein vollständiger Trockenlauf- und Wassertest zur Überprüfung des reibungslosen Betriebs, der gleichmäßigen Wärmeverteilung, der ordnungsgemäßen Funktion der Sicherheitsverriegelungen und der automatisierten Steuerlogik vor dem Verpacken.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Was ist der Zweck des Drei-Säulen-Designs (Vorsäule, Hochdrucksäule, atmosphärische Säule)?

A: Jede Spalte erfüllt eine bestimmte Rolle. Die Vorsäule entfernt leichte Verunreinigungen (wie Dimethylether und Methylformiat) aus dem Rohmaterial. Die Hochdrucksäule führt die Haupttrennung von Methanol und Wasser durch und ermöglicht gleichzeitig die Wärmeintegration mit der atmosphärischen Säule, um den Energieverbrauch zu senken. Die atmosphärische Säule liefert den letzten Reinigungsdurchgang und produziert hochreines Methanol, das den industriellen oder elektronischen Spezifikationen entspricht.

F2: Wie senkt die Wärmeintegration zwischen den Kolonnen die Betriebskosten?

A: Die Hochdruckkolonne arbeitet bei erhöhtem Druck, was die Kondensationstemperatur am Kopf erhöht. Diese Abwärme wird dann als Wärmequelle für den Aufkocher der atmosphärischen Kolonne genutzt. Diese thermische Kopplung kann den Gesamtdampfverbrauch im Vergleich zu einem Einsäulendesign um 30–40 % senken und so die Betriebskosten erheblich senken.

F3: Welche Methanol-Reinheitsgrade kann dieses Gerät erreichen?

A: Das mehrstufige Fraktionierungssystem produziert Methanol in AA-Industriestandards (Reinheit ≥99,9 %) und kann mit zusätzlichen Reinigungsstufen für elektronische Spezifikationen konfiguriert werden. Die Einheit trennt Methanol effektiv von Wasser, Ethanol, höheren Alkoholen und Spurenverunreinigungen.

F4: Welche Arten von Rohmethanol-Ausgangsmaterial kann diese Einheit verarbeiten?

A: Es verarbeitet Rohmethanol aus Kohle-zu-Methanol-Synthese, Erdgasreformierung und Biomassevergasungsprozessen. Es gewinnt auch Methanol aus wässrigen Abfallströmen in petrochemischen Anlagen und Lösungsmittelrückgewinnungszentren zurück und macht es so vielseitig für verschiedene Produktionswege.

F5: Wie gewährleistet das Gerät eine gleichbleibende Produktqualität im Dauerbetrieb?

A: Online-Analysegeräte wie GC ermöglichen die Reinheitsüberwachung des Produktstroms in Echtzeit. Automatisierte Grenzwertanpassungssysteme reagieren auf jede Zusammensetzungsabweichung und leiten nicht spezifikationsgerechtes Material zurück zur Beschickung, während nur Methanol gemäß Spezifikation als Produkt gesammelt wird.
