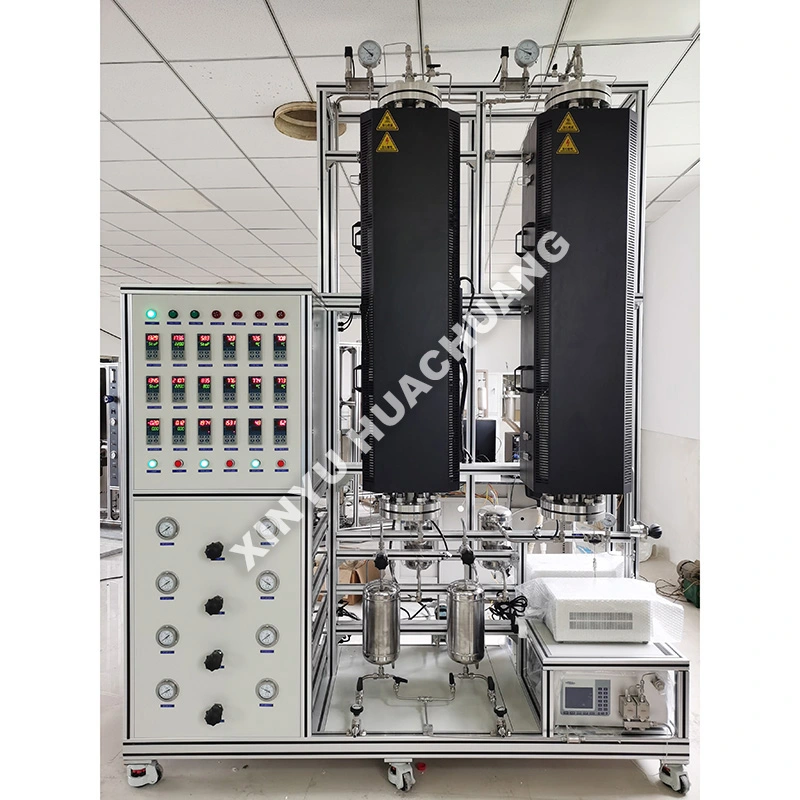

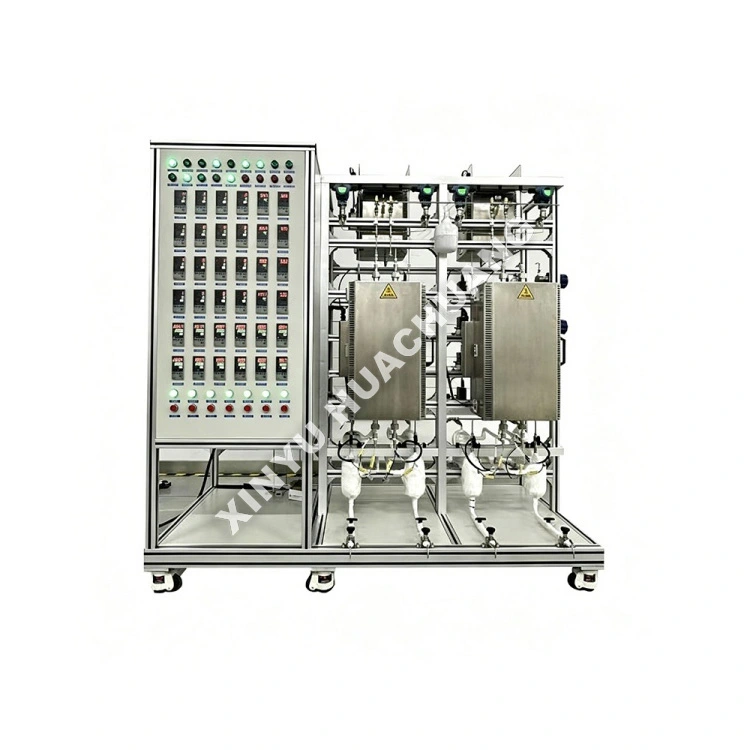

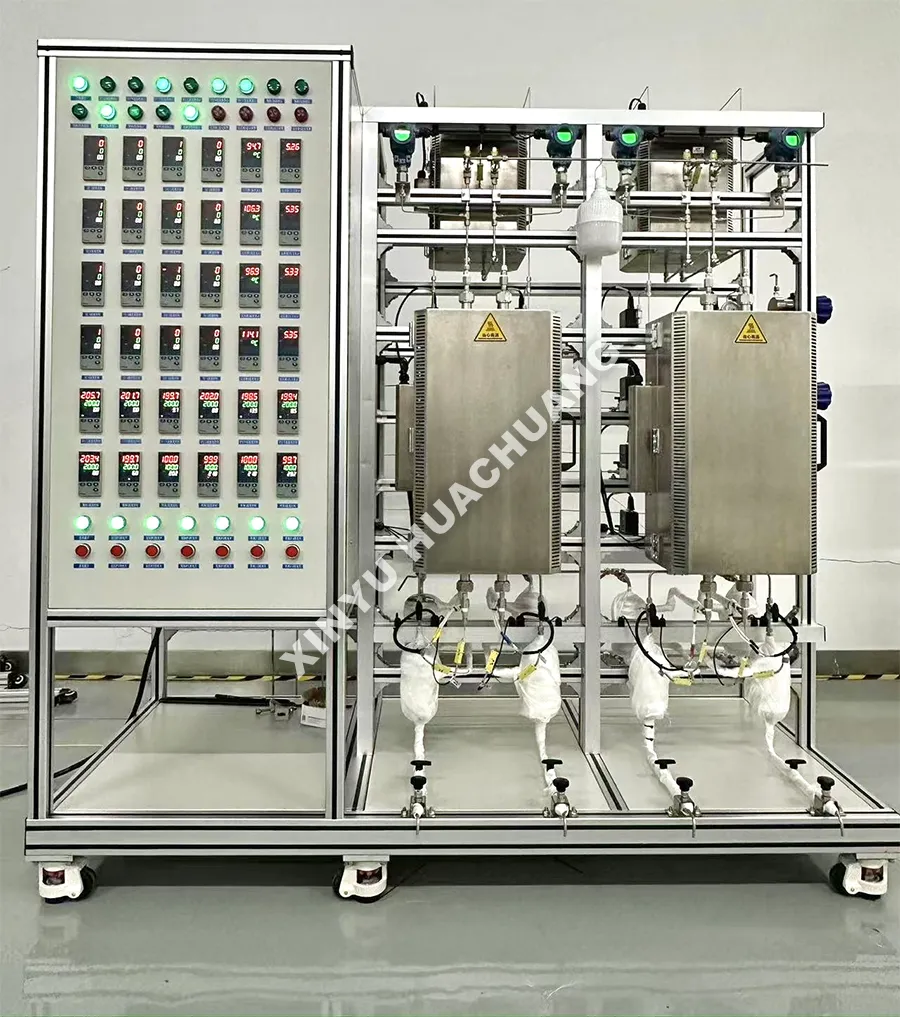

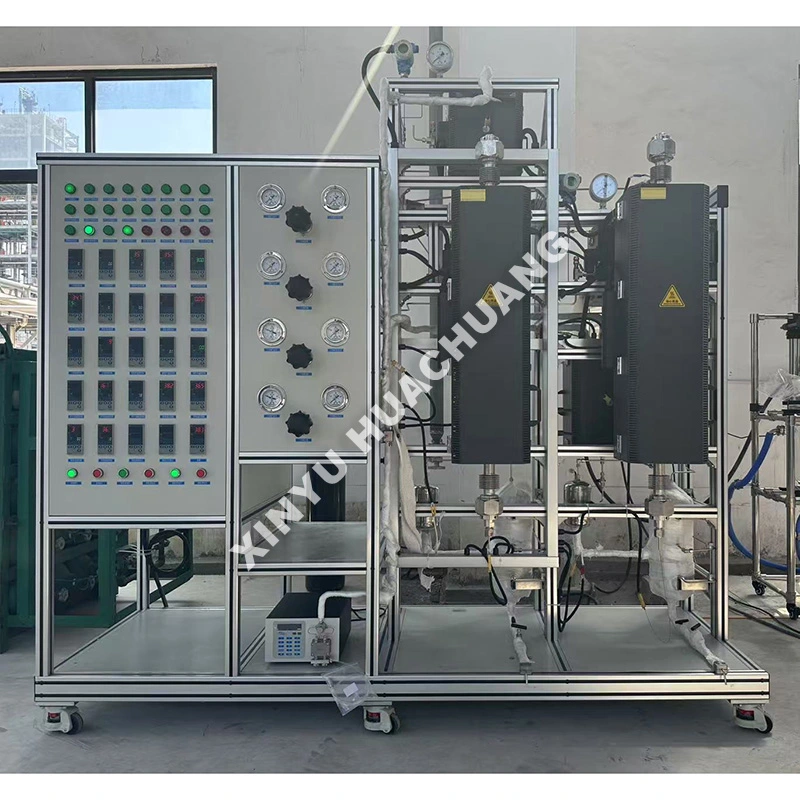

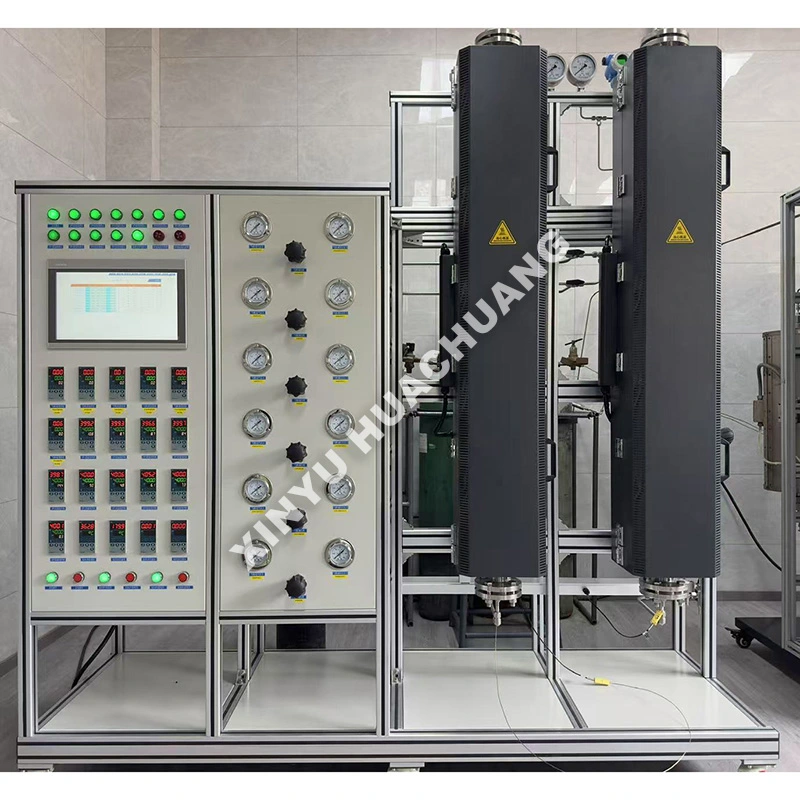

Mehrkanal-Fischer-Tropsch-Syntheseeinheit

Die Mehrkanal-Fischer-Tropsch-Syntheseeinheit von XINYU HUACHUANG ist ein fortschrittliches Laborreaktorsystem mit hohem Durchsatz, das speziell für die Forschung zur Umwandlung von Synthesegas (CO + H2) entwickelt wurde. Diese Einheit wurde entwickelt, um die Forschung und Entwicklung in den Technologien Gas-to-Liquids (GTL) und Kohle-to-Liquids (CTL) zu beschleunigen, und verfügt über mehrere unabhängige parallele Reaktionskanäle. Es ermöglicht Forschern, gleichzeitig verschiedene Katalysatorformulierungen (z. B. auf Eisenbasis, Kobaltbasis) oder unterschiedliche Betriebsbedingungen unter identischen Parametern zu bewerten. Ausgestattet mit präzisen Massendurchflussreglern, Hochtemperaturheizung und intelligenter SPS-Automatisierung verkürzt es die Versuchszyklen erheblich und gewährleistet gleichzeitig hoch reproduzierbare Daten für die industrielle Skalierung.

Was ist eine Mehrkanal-Fischer-Tropsch-Syntheseeinheit?

Eine Mehrkanal-Fischer-Tropsch-Syntheseeinheit ist ein spezielles paralleles Testgerät, das mehrere identische, unabhängige Festbett- oder Aufschlämmungsbett-Reaktorrohre in einem einzigen, einheitlichen System integriert. Jeder Kanal ist mit eigenen Synthesegas-Zuleitungen, Temperatursensoren und Druckreglern ausgestattet. Dieses Design ermöglicht es Forschern, mehrere FT-Experimente gleichzeitig durchzuführen, den Labordurchsatz zu maximieren und zuverlässige Daten zur Kohlenwasserstoffproduktverteilung, CO-Umwandlungsraten und C5+-Selektivität basierend auf der Anderson-Schulz-Flory (ASF)-Verteilung zu liefern.

Was sind die besonderen Vorteile ?

● Hohe Durchsatzeffizienz: Die Mehrkanal-Fischer-Tropsch-Syntheseeinheit führt mehrere Experimente gleichzeitig durch und reduziert so den Zeitaufwand für das Screening und die Optimierung des FT-Katalysators um bis zu 75 % im Vergleich zu Einkanaleinheiten.

● Unabhängige Kanalsteuerung: Jeder Kanal arbeitet mit seinen eigenen MFCs und Temperaturzonen und ermöglicht so das flexible Testen verschiedener H2/CO-Verhältnisse, Temperaturen oder Katalysatoren ohne Querinterferenzen.

● Garantierte Datenvergleichbarkeit: Alle Reaktoren verfügen über denselben Heizofen und Gasquellenverteiler, wodurch identische Wärme- und Zufuhrumgebungen für einen fairen und genauen Katalysatorvergleich gewährleistet werden.

● Intelligente SPS-Automatisierung: Die zentrale SPS-Steuerung verwaltet alle Kanäle und automatisiert die Datenprotokollierung, die Erstellung historischer Kurven und den unbeaufsichtigten Langzeitbetrieb.

● Platz- und kosteneffizient: Durch die Konsolidierung mehrerer Reaktoren auf einer Stellfläche wird wertvoller Laborraum gespart und der Gesamtverbrauch an Versorgungsleistungen (Strom, Gas, Kühlwasser) gesenkt.

Technische Spezifikationen

Anwendungsbereiche

● Gas-to-Liquids (GTL) und Kohle-to-Liquids (CTL): Katalysator-Screening und Prozessoptimierung für die Umwandlung von Synthesegas in flüssige Kraftstoffe.

● Power-to-Liquids (PtL) und Biomass-to-Liquids (BTL): Forschung zu grünem Wasserstoff und CO2-Nutzung für nachhaltige synthetische Kraftstoffe.

● Katalysatorforschung und -entwicklung: Parallele Bewertung von Katalysatoren auf Eisenbasis (Fe) und Kobaltbasis (Co), einschließlich Aktivitäts-, Selektivitäts- und Deaktivierungs-/Lebensdauerstudien.

● Kinetische Forschung: Sammeln zuverlässiger kinetischer Daten für die Reaktormodellierung und das Design im industriellen Maßstab.

● Chemische Rohstoffe: Untersuchung der Herstellung von leichten Olefinen, Wachsen und synthetischen Schmiermitteln aus Synthesegas.

Vom Konzept bis zur Kiste: Unser End-to-End-Build-Zyklus

1. Anforderungsbestätigung: Verstehen Sie die spezifischen FT-Testanforderungen, Synthesegasverhältnisse und Betriebsparameter des Kunden, um den technischen Vorschlag anzupassen.

2. Design und Engineering: CAD-Zeichnungen, P&ID-Diagramme und elektrische Schaltpläne für das Mehrkanalsystem fertigstellen.

3. Präzisionsfertigung: CNC-Bearbeitung von Hochdruckreaktorkomponenten, Montage des Gaszufuhrverteilers und Herstellung des SPS-Steuerschranks.

4. Werkstests: Strenge Drucktests, Temperaturgleichmäßigkeitskalibrierung über alle Kanäle und SPS-Logik-Debugging.

5. Verpackung und Versand: Begasungsfreie Holzkistenverpackung nach Exportstandard mit sicherer interner Fixierung für die globale Logistik.

6. Installation und Support: Bereitstellung umfassender englischer Handbücher, Video-Installationsanleitungen und kostenlosem technischen Online-Support für einen reibungslosen Betrieb.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Wie bewältigt die Mehrkanal-Fischer-Tropsch-Syntheseeinheit die starke exotherme Wärmefreisetzung, die bei FT-Reaktionen über parallele Kanäle auftritt?

A: Im Gegensatz zu Standardreaktoren verwendet unsere Einheit ein hochintensiviertes Wärmeaustauschdesign für jeden Mikrokanal oder Festbetteinsatz. Das System nutzt unabhängige Mehrzonen-PID-Temperaturregler für jeden Kanal, um isotherme Bedingungen aufrechtzuerhalten. Dieses präzise Wärmemanagement verhindert lokalisierte „Hot Spots“, gewährleistet eine hohe C5+-Selektivität und verhindert eine Katalysatordesaktivierung während des parallelen Screenings mit hoher Produktivität.

F2: Wie handhabt das Gerät die komplexe mehrphasige Produkttrennung (Wachs, Wasser und leichte Kohlenwasserstoffe) für jeden einzelnen Kanal?

A: Jeder Kanal ist mit einem speziellen, mehrstufigen automatischen Kondensations- und Flüssigkeitssammelmodul ausgestattet. Dieses System trennt unabhängig voneinander schwere FT-Wachse, wässrige Nebenprodukte und leichte Kohlenwasserstoffe bei kontrollierten Temperaturen. Dies verhindert eine Kreuzkontamination zwischen den Kanälen und gewährleistet einen kontinuierlichen, unbeaufsichtigten Betrieb ohne die Gefahr einer Verstopfung der nachgeschalteten Analyseleitungen durch Wachs.

F3: Kann das System Katalysatoren, die gleichzeitig Synthesegas mit unterschiedlichen H2/CO-Verhältnissen verwenden, genau bewerten?

A: Ja. Die Mehrkanal-Fischer-Tropsch-Syntheseeinheit verfügt über völlig unabhängige, hochpräzise Massendurchflussregler (MFCs) für jeden Kanal. Dadurch können Forscher verschiedene Zufuhrzusammensetzungen parallel betreiben – zum Beispiel einen Kobaltkatalysator mit H2/CO = 2,0 in Kanal 1 testen und gleichzeitig einen Eisenkatalysator mit H2/CO = 1,0 in Kanal 2 unter identischen thermischen Bedingungen evaluieren.

F4: Wie stellt das Gerät sicher, dass die Strömungsverteilung über alle Kanäle im langfristigen Dauerbetrieb perfekt ausgeglichen bleibt?

A: Um identische hydrodynamische Bedingungen für einen fairen Katalysatorvergleich zu gewährleisten, verwendet das System präzisionsgefertigte Strömungsverteiler und individuelle Gegendruckregler (BPRs) für jeden Kanal. Die Industrie-SPS überwacht kontinuierlich den Druckabfall in jedem Reaktor und gleicht automatisch alle geringfügigen Durchflussabweichungen aus, die durch Absetzen des Katalysatorbetts oder Wachsansammlung verursacht werden.

F5: Welche spezifischen Sicherheitsmaßnahmen sind für den Umgang mit Hochdruck-Wasserstoff- und Kohlenmonoxidgemischen in einer Mehrkanalkonfiguration implementiert?

A: Sicherheit ist bei parallelen FT-Operationen von größter Bedeutung. Das Gerät verfügt über eine zentrale Sicherheitsmatrix mit individuellen Überdruckventilen und Notabsperrventilen für jeden einzelnen Kanal. Im Falle einer Temperaturabweichung oder einer Druckanomalie in einem bestimmten Reaktor isoliert die SPS diesen Kanal sofort und löst eine automatische Stickstoffspülsequenz aus, um sicherzustellen, dass die verbleibenden Kanäle weiterhin sicher funktionieren.
