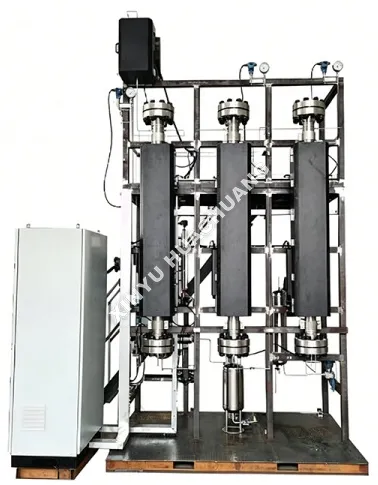

Pilotanlage zur Teerhydrierungsreaktion

Die XINYU HUACHUANG Tar Hydrogenation Reaction Pilot Unit ist ein fortschrittliches, hochautomatisiertes Testsystem, das speziell für die Bewältigung der Herausforderungen bei der Verarbeitung schwerer, hochviskoser Rohstoffe entwickelt wurde. Dieses Gerät wurde entwickelt, um die Lücke zwischen Laborforschung und industrieller Maßstabsvergrößerung zu schließen. Es simuliert präzise reale Hydroverarbeitungsumgebungen mit präziser Steuerung von Temperatur, Druck und Wasserstoff-Öl-Verhältnissen. Ausgestattet mit intelligenter SPS-Automatisierung und mehrstufigen Festbettreaktoren gewährleistet die Tar Hydrogenation Reaction Pilot Unit einen sicheren, kontinuierlichen Betrieb und liefert gleichzeitig hoch reproduzierbare Daten für das Katalysatorscreening, die Tiefenentschwefelung und die Denitrifikation. Es ist die ideale Plattform zur Optimierung der Produktion sauberer Kraftstoffe und zur Maximierung des Mehrwerts komplexer Teerressourcen.

Was ist eine Pilotanlage zur Teerhydrierungsreaktion?

Eine Pilotanlage zur Teerhydrierungsreaktion ist ein spezielles, kontinuierlich arbeitendes chemisches Testgerät, das dazu dient, minderwertige schwere Teere (wie Kohlenteer, Ethylenteer oder Pyrolyseteer) in hochwertige flüssige Kraftstoffe und chemische Ausgangsstoffe umzuwandeln. Das System funktioniert, indem es den Teerrohstoff mit Hochdruckwasserstoff mischt und ihn durch eine Reihe beheizter katalytischer Reaktoren leitet. Innerhalb der Reaktorbetten finden komplexe Reaktionen statt, darunter Hydrodesulfurierung (HDS), Hydrodenitrifikation (HDN) und aromatische Ringsättigung. Die Anlage verfügt typischerweise über ein mehrstufiges Reaktordesign (z. B. Schutzbett, Hydrotreating-Bett und Hydrocracking-Bett), um eine Verschmutzung des Katalysators durch schwere Asphaltene und Metalle zu verhindern und letztendlich saubere Naphtha-, Diesel- und Wachsfraktionen zu liefern.

Was sind die besonderen Vorteile?

● Simulation in Industriequalität: Reproduziert genau die Bedingungen der Rieselbett- oder Festbett-Hydroverarbeitung im Pilotmaßstab und liefert zuverlässige kinetische Daten für die kommerzielle Ausweitung.

● Mehrstufiges Reaktordesign: Verfügt über anpassbare Mehrzonenreaktoren mit Abschreckung zwischen den Betten, um exotherme Reaktionen zu bewältigen, Hotspots zu verhindern und die Lebensdauer des Katalysators zu verlängern.

● Antifouling und Schutz: Integrierte Vorbehandlungs- und Schutzbettsysteme fangen mechanische Verunreinigungen, Metalle und schwere Asphaltene effektiv ein und schützen nachgeschaltete aktive Katalysatoren.

● Intelligente SPS-Automatisierung: Das zentrale Steuerungssystem ermöglicht unbeaufsichtigten Langzeitbetrieb, automatisierte Datenprotokollierung und Echtzeitüberwachung kritischer Parameter.

● Robuste und sichere Konstruktion: Gebaut mit Hochdruck-Sicherheitsverriegelungen, Leckerkennung und erstklassiger Metallurgie (z. B. SS316L, Hastelloy), um korrosive Umgebungen und extreme Betriebsbedingungen sicher zu bewältigen.

Technische Spezifikationen

Anwendungsbereiche

● Kohlechemische Industrie: Tiefgreifende Wasseraufbereitung von Hochtemperatur- und Niedertemperatur-Kohlenteer zur Herstellung sauberer Diesel- und Naphtha-Mischkomponenten.

● Petrochemie: Verwertung von Ethylenteer und Steamcracker-Teer zu hochwertigen Heizölen und Aromaten.

● Biomasse- und Abfallverarbeitung: Hydrotreating von Pyrolyse-Bioöl und aus Kunststoff gewonnenem Teer, um Sauerstoff zu entfernen und den Kraftstoff zu stabilisieren.

● Katalysatorforschung und -entwicklung: Screening und Lebensdauerbewertung von Schutzkatalysatoren, Hydrotreating- (HDS/HDN) und Hydrocracking-Katalysatoren.

● Prozessoptimierung: Untersuchung der Auswirkungen von Temperatur, Druck, LHSV und H2/Öl-Verhältnis auf Produktausbeute und -qualität.

Vom Konzept bis zur Kiste: Unser End-to-End-Build-Zyklus

1. Anforderungsbestätigung: Verstehen Sie die spezifischen Teer-Rohstoffeigenschaften, Zielprodukte und Betriebsparameter des Kunden, um den technischen Vorschlag anzupassen.

2. Design und Konstruktion: Fertigstellung von CAD-Zeichnungen, P&ID-Diagrammen und elektrischen Schaltplänen für das mehrstufige Hydriersystem.

3. Präzisionsfertigung: CNC-Bearbeitung von Hochdruckreaktorbehältern, Montage des beheizten Zufuhrverteilers und Herstellung des SPS-Steuerschranks.

4. Werkstests: Strenge Tests des hydrostatischen Drucks, Kalibrierung der Temperaturgleichmäßigkeit und umfassendes Debuggen der SPS-Logik.

5. Verpackung und Versand: Begasungsfreie Holzkistenverpackung nach Exportstandard mit sicherer interner Fixierung für die globale Logistik.

6. Installation und Support: Bereitstellung umfassender englischer Handbücher, Video-Installationsanleitungen und kostenlosem technischen Online-Support für einen reibungslosen Betrieb.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Welche Arten von Teerrohstoffen kann die Pilotanlage zur Teerhydrierungsreaktion verarbeiten?

A: Die Anlage ist für die Aufbereitung minderwertiger schwerer Teere wie Kohlenteer, Ethylenteer und Pyrolyseteer konzipiert. Sein Durchlaufsystem wandelt diese Rohstoffe in hochwertige flüssige Kraftstoffe und chemische Rohstoffe um.

F2: Welche Reaktionen finden in der Piloteinheit statt?

A: In den beheizten katalytischen Reaktorbetten wird der Teer mit Hochdruckwasserstoff vermischt und einer Hydrodesulfurierung (HDS), Hydrodenitrifikation (HDN) und aromatischen Ringsättigung unterzogen. Dies sind die Schlüsselreaktionen, die Rohteer in saubere, hochwertige Fraktionen umwandeln.

F3: Wie schützt das mehrstufige Reaktordesign die Katalysatoren?

A: Die Anlage verfügt typischerweise über einen mehrstufigen Aufbau aus Schutzbett, Hydrotreating-Bett und Hydrocracking-Bett. Das Schutzbett fängt schwere Asphalte und Metalle ein, bevor sie die stromabwärts gelegenen Betten erreichen, verhindert so die Verschmutzung des Katalysators und unterstützt stabile Langzeitläufe.

F4: Welche Endprodukte können wir vom Teerhydrierungsprozess erwarten?

A: Nach dem Durchlaufen des mehrstufigen Katalysatorsystems wird der Teerrohstoff in saubere Naphtha-, Diesel- und Wachsfraktionen umgewandelt, wodurch minderwertiger Teer in marktfähige Kraftstoffe und chemische Rohstoffe umgewandelt wird.

F5: Ist dieses Gerät für den kontinuierlichen Pilotbetrieb statt für Chargentests geeignet?

A: Ja. Als spezialisiertes chemisches Testgerät mit kontinuierlichem Durchfluss läuft es kontinuierlich mit Teer, der kontinuierlich mit Hochdruckwasserstoff zugeführt und gemischt wird, und liefert zuverlässige Scale-Up-Daten vor der vollständigen industriellen Implementierung.
