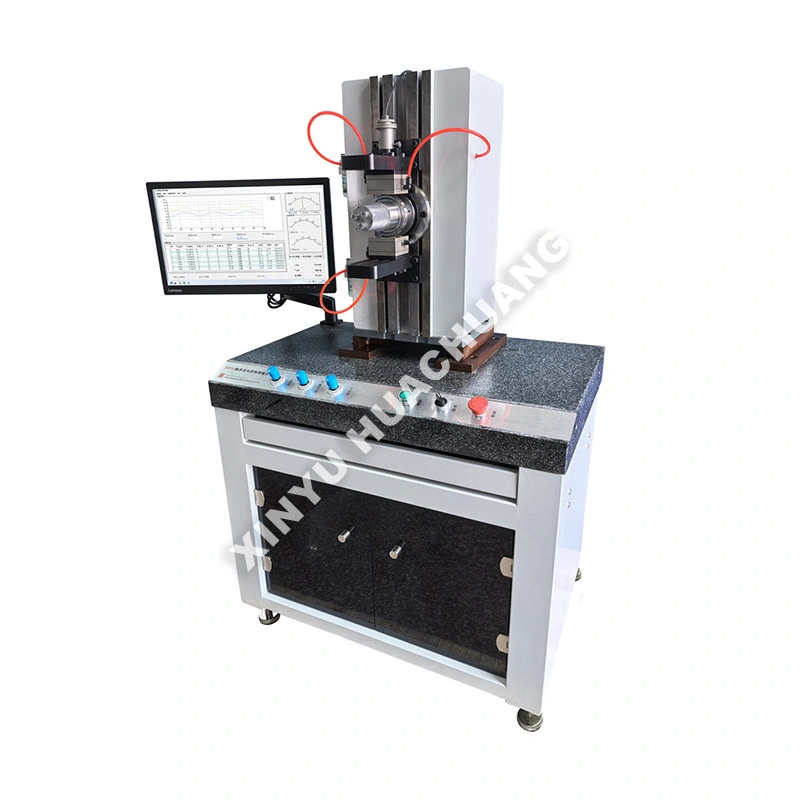

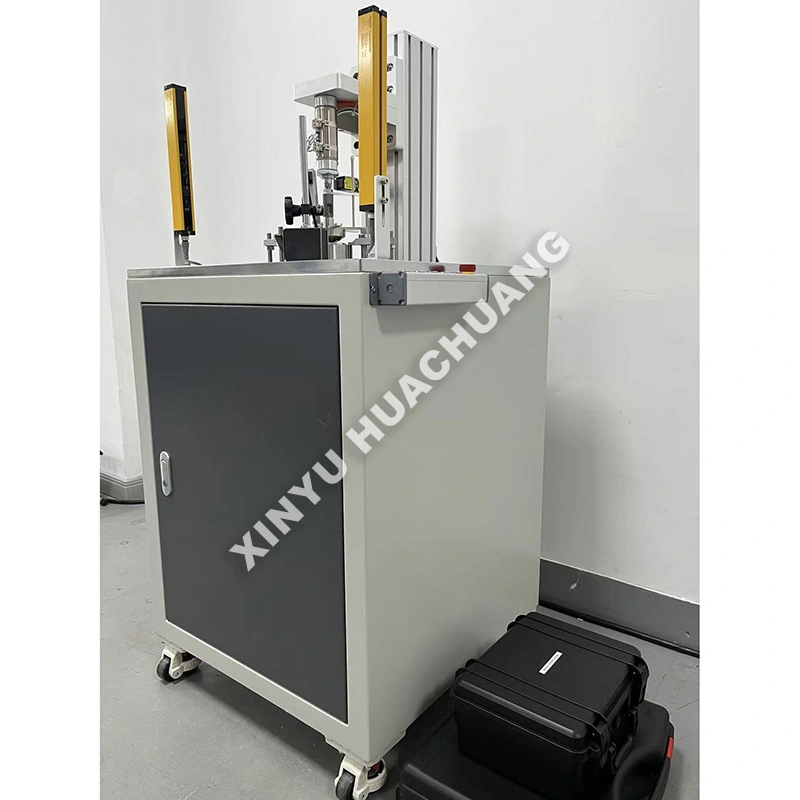

Axialspielmessgerät für Lager

Das XINYU HUACHUANG Axialspielmessgerät für Lager ist ein hochpräzises, halbautomatisches Prüfgerät, das speziell für die Bewertung des inneren Axialspiels von Wälzlagern entwickelt wurde. Dieses Axialspiel-Messgerät für Lager wurde nach strengen internationalen Standards entwickelt und wendet standardisierte axiale Messlasten präzise an, um Mikroverschiebungen zu erfassen. Ausgestattet mit intelligenter SPS-Automatisierung und hochempfindlichen Sensoren gewährleistet es einen sicheren und zuverlässigen Betrieb und liefert gleichzeitig hoch reproduzierbare Daten für Forschung und Entwicklung, Qualitätskontrolle und Fertigungszertifizierung.

Funktionsprinzip

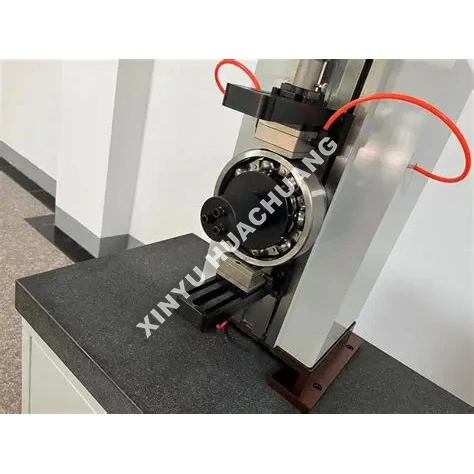

Das Axialspielmessgerät für Lager arbeitet nach einem dynamischen, lastfreien Messprinzip. Der Außenring des Lagers wird sicher fixiert und geklemmt, während auf den Innenring eine präzise axiale Messlast ausgeübt wird. Hochempfindliche Wegsensoren erfassen die axiale Bewegung der Wälzkörper beim Durchqueren der Lastzone. Das System verwendet Differentialalgorithmen, um geometrische Fehler automatisch zu eliminieren und das tatsächliche Axialspiel zu berechnen, ohne dass eine Verformungskompensation erforderlich ist.

Was sind die besonderen Vorteile?

● Hochpräzise Messung: Verfügt über hochwertige induktive Sensoren mit einer statischen Wiederholgenauigkeit von <1,5 μm und einer dynamischen Wiederholgenauigkeit von <2,5 μm.

● Automatisiertes Laden: Das pneumatische oder motorisierte Laden sorgt für konsistente, standardisierte Messkräfte und eliminiert manuelle Bedienungsfehler.

● Intelligente Datenverarbeitung: Berechnet automatisch den durchschnittlichen Abstand, identifiziert Rotationsstaus und generiert SPC/CPK-Statistikberichte.

● Robuste und sichere Konstruktion: Gebaut mit einem starren mechanischen Rahmen und verfügt über eine automatische Kalibrierung anhand von Standard-Referenzteilen, um eine langfristige Genauigkeit zu gewährleisten.

● Vielseitige Kompatibilität: Die modulare Vorrichtung ermöglicht einen schnellen Wechsel zum Testen verschiedener Lagertypen, von Rillenkugellagern bis hin zu Kegelrollenlagern.

Technische Spezifikationen

Wo kann es verwendet werden?

● Lagerherstellung: 100 % Inline- oder Offline-Qualitätsprüfung für Rillenkugellager, Zylinderrollenlager und Kegelrollenlager.

● Automobil & Luft- und Raumfahrt: Eingangsqualitätskontrolle (IQC) und Montageverifizierung für Radnaben, Getriebe und Turbinenmotoren.

● Präzisionsmaschinen: Spielabgleich und Paarungsauswahl für hochpräzise Werkzeugmaschinenspindeln und Robotik.

● Wartung und MRO: Zustandsbewertung und Spielbewertung von Lagern bei Geräteüberholungen.

Vorsichtsmaßnahmen bei der Verwendung

● Probenvorbereitung: Reinigen Sie das Lager immer gründlich, um Rostschutzmittel oder Fett zu entfernen, die die Mikromessung beeinträchtigen könnten.

● Thermisches Gleichgewicht: Lassen Sie sowohl das Instrument als auch das Lager vor dem Testen sich an die Raumtemperatur (20 ± 5 ℃) gewöhnen.

● Richtige Ausrichtung: Stellen Sie sicher, dass das Lager perfekt flach auf der Vorrichtung sitzt, um falsche Messwerte durch die Neigung des Außenrings zu vermeiden.

● Kalibrierung: Führen Sie zu Beginn jeder Schicht die automatische Kalibrierungsroutine mit Standardreferenzlagern durch.

Wartungshandbuch

● Täglich: Wischen Sie die Messvorrichtungen und den Sensorstift mit einem sauberen, fusselfreien Tuch ab. Überprüfen Sie den pneumatischen Luftdruck (falls zutreffend) und lassen Sie Feuchtigkeit aus dem Filter ab.

● Wöchentlich/monatlich: Überprüfen Sie die Drehspindel und die Ladehebel auf reibungslosen Betrieb. Tragen Sie wie empfohlen einen Tropfen leichtes Maschinenöl auf die mechanischen Drehpunkte auf.

● Vierteljährlich: Führen Sie eine vollständige Systemkalibrierung mit zertifizierten Standard-Abstandsblöcken durch, um die Linearität und Verstärkungsgenauigkeit zu überprüfen.

● Umgebungskontrolle: Halten Sie das Instrument von schweren vibrierenden Maschinen, starken Magnetfeldern und direkter Sonneneinstrahlung fern, um die Messstabilität zu gewährleisten.

Unterstützung, die Ihnen Selbstvertrauen gibt

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Was ist Axialspiel und wie unterscheidet es sich vom Radialspiel?

A: Das Axialspiel ist die Gesamtstrecke, die sich der Innenring des Lagers axial (entlang der Wellenachse) relativ zum Außenring bewegen kann, wenn keine äußere Last wirkt. Während das Radialspiel die Bewegung senkrecht zur Welle misst, misst das Axialspiel die Bewegung parallel zur Welle. Beide Spiele wirken sich auf die Lagerleistung aus, das Axialspiel ist jedoch besonders wichtig für schubbelastete Anwendungen wie Getriebe und Vertikalpumpen.

F2: Wie gewährleistet das dynamische Messprinzip des Instruments die Genauigkeit?

A: Der Außenring wird sicher fixiert und geklemmt, während eine präzise axiale Messlast auf den Innenring ausgeübt wird. Hochempfindliche Wegsensoren erfassen die axiale Bewegung der Wälzkörper beim Durchqueren der Lastzone. Das System verwendet Differentialalgorithmen, um geometrische Fehler – wie Planschlag und Käfigwackeln – automatisch zu beseitigen und das tatsächliche Axialspiel zu berechnen, ohne dass eine Verformungskompensation erforderlich ist.

F3: Warum ist das Axialspiel besonders wichtig für Schräg- und Kegelrollenlager?

A: Schräg- und Kegelrollenlager sind für die Aufnahme kombinierter radialer und axialer Belastungen ausgelegt. Ihr Axialspiel bestimmt direkt den Kontaktwinkel zwischen Wälzkörpern und Laufbahnen, der wiederum die Lastverteilung, Steifigkeit und Wärmeerzeugung bestimmt. Ein falsches Axialspiel bei diesen Lagertypen führt zu ungleichmäßiger Lastverteilung, vorzeitigem Abplatzen und katastrophalem Ausfall.

F4: Kann dieses Instrument zusammen mit dem Radialspielmessgerät für eine vollständige Lagerinspektion verwendet werden?

A: Ja. Zusammen liefern die Radial- und Axialspielinstrumente ein umfassendes Spielprofil des Lagers. Viele Lagerspezifikationen erfordern die Überprüfung beider Werte. Die Verwendung beider Instrumente nacheinander am selben Lager liefert ein vollständiges Bild der inneren Geometrie und bestätigt, dass das Lager alle Spielanforderungen erfüllt.

F5: Wie unterstützt das Gerät die Eingangsprüfung und Fehleranalyse?

A: Bei der Eingangskontrolle überprüft das Instrument vor dem Einbau, ob neue Lager die angegebene Axialspielgruppe erfüllen, wodurch kostspielige Nacharbeiten an der Baugruppe vermieden werden. Bei der Fehleranalyse hilft die Messung des Axialspiels zurückgegebener oder ausgefallener Lager, festzustellen, ob ein falsches Spiel ein Faktor war, und unterstützt so die Ursachenforschung und Korrekturmaßnahmen.
