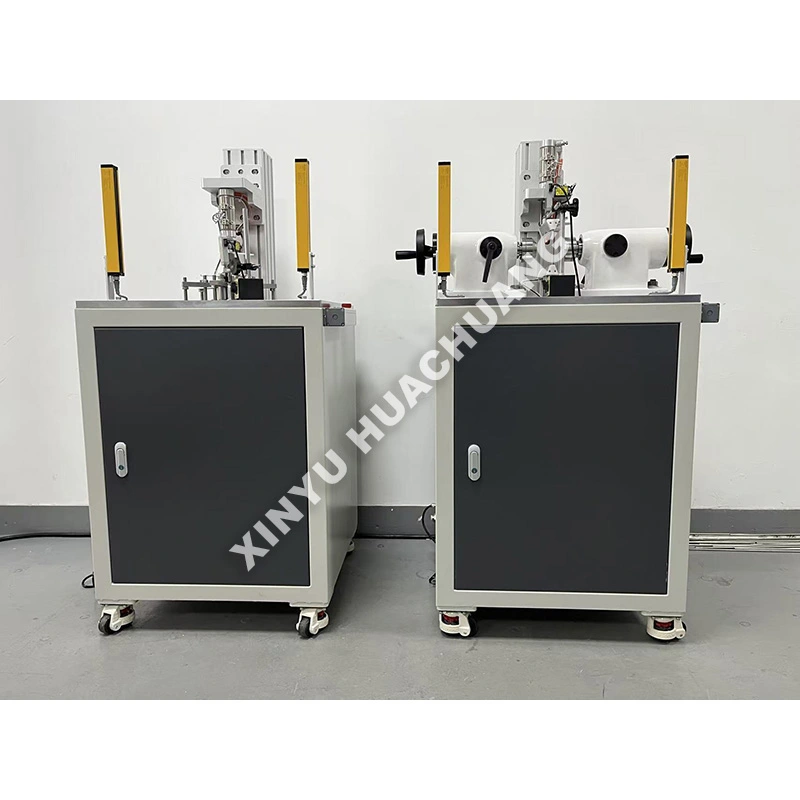

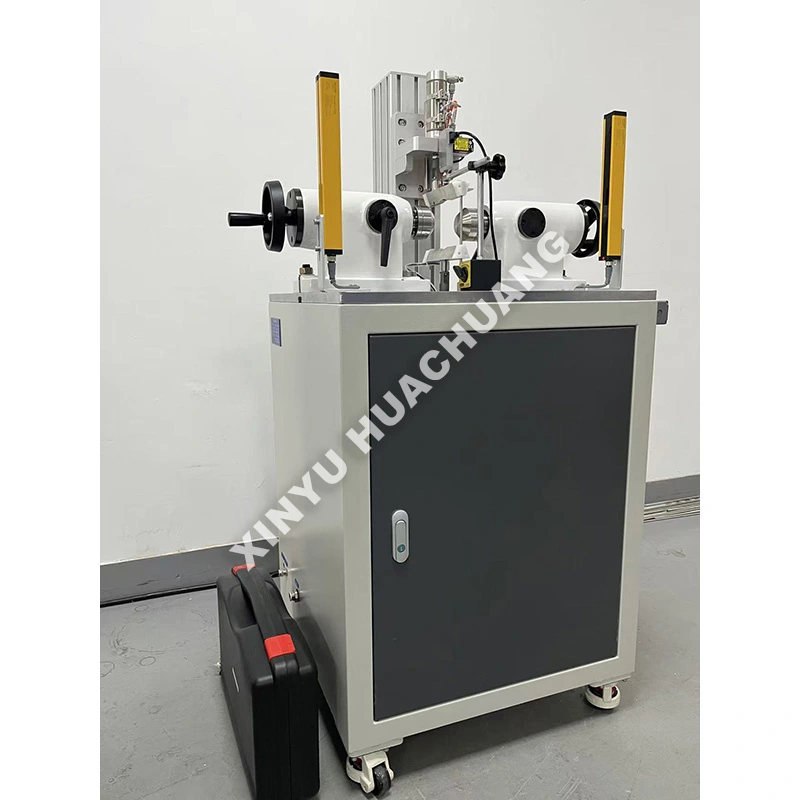

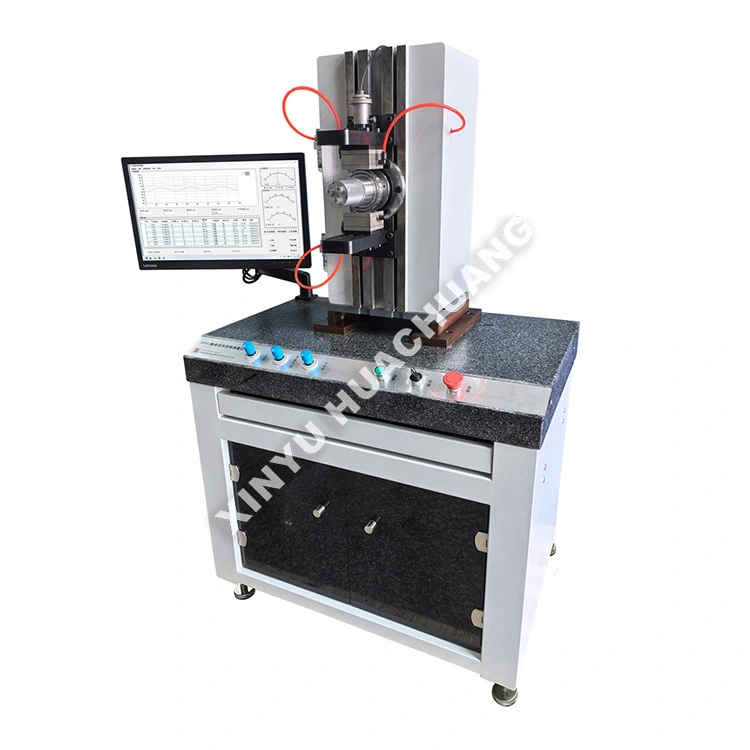

Lager-Radialspiel-Messgerät

Das XINYU HUACHUANG Lager-Radialspiel-Messgerät ist ein hochpräzises, halbautomatisches Prüfgerät, das speziell für die Bewertung des inneren Radialspiels von Wälzlagern entwickelt wurde. Dieses zur Einhaltung strenger internationaler Standards entwickelte Lagerradialspiel-Messgerät wendet standardisierte Messlasten präzise an, um Mikroverschiebungen zu erfassen. Ausgestattet mit intelligenter SPS-Automatisierung und hochempfindlichen Sensoren gewährleistet es einen sicheren und zuverlässigen Betrieb und liefert gleichzeitig hoch reproduzierbare Daten für Forschung und Entwicklung, Qualitätskontrolle und Fertigungszertifizierung.

Funktionsprinzip

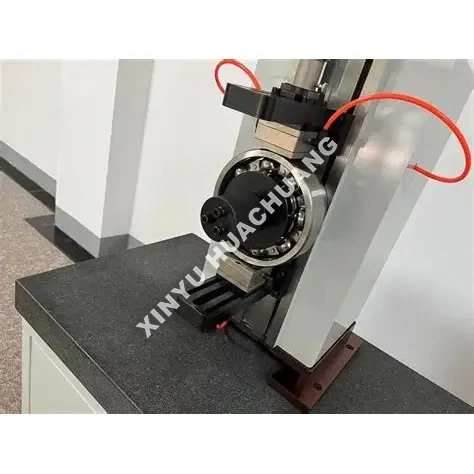

Das Lagerradialspielmessgerät arbeitet nach einem dynamischen, lastfreien Messprinzip. Der Innenring des Lagers wird von einem Synchronmotor fixiert und gedreht, während auf den Außenring eine präzise Messlast ausgeübt wird. Hochempfindliche Wegsensoren erfassen die radiale Bewegung der Wälzkörper beim Durchqueren der Lastzone. Das System verwendet Differentialalgorithmen, um geometrische Fehler automatisch zu eliminieren und das tatsächliche Radialspiel zu berechnen, ohne dass eine Verformungskompensation erforderlich ist.

Was sind die besonderen Vorteile?

● Hochpräzise Messung: Verfügt über hochwertige induktive Sensoren mit einer statischen Wiederholgenauigkeit von <1,5 μm und einer dynamischen Wiederholgenauigkeit von <2,5 μm.

● Automatisiertes Laden: Das pneumatische oder motorisierte Laden sorgt für konsistente, standardisierte Messkräfte und eliminiert manuelle Bedienungsfehler.

● Intelligente Datenverarbeitung: Berechnet automatisch den durchschnittlichen Abstand, identifiziert Rotationsstaus und generiert SPC/CPK-Statistikberichte.

● Robuste und sichere Konstruktion: Gebaut mit einem starren mechanischen Rahmen und verfügt über eine automatische Kalibrierung anhand von Standard-Referenzteilen, um eine langfristige Genauigkeit zu gewährleisten.

● Vielseitige Kompatibilität: Die modulare Vorrichtung ermöglicht einen schnellen Wechsel zum Testen verschiedener Lagertypen, von Rillenkugellagern bis hin zu Kegelrollenlagern.

Technische Spezifikationen

Wo ist es anwendbar?

● Lagerherstellung: 100 % Inline- oder Offline-Qualitätsprüfung für Rillenkugellager, Zylinderrollenlager und Kegelrollenlager.

● Automobil & Luft- und Raumfahrt: Eingangsqualitätskontrolle (IQC) und Montageverifizierung für Radnaben, Getriebe und Turbinenmotoren.

● Präzisionsmaschinen: Spielabgleich und Paarungsauswahl für hochpräzise Werkzeugmaschinenspindeln und Robotik.

● Wartung und MRO: Zustandsbewertung und Spielbewertung von Lagern bei Geräteüberholungen.

Vorsichtsmaßnahmen bei der Verwendung

● Probenvorbereitung: Reinigen Sie das Lager immer gründlich, um Rostschutzmittel oder Fett zu entfernen, die die Mikromessung beeinträchtigen könnten.

● Thermisches Gleichgewicht: Lassen Sie sowohl das Instrument als auch das Lager vor dem Testen sich an die Raumtemperatur (20 ± 5 ℃) gewöhnen.

● Richtige Ausrichtung: Stellen Sie sicher, dass das Lager perfekt flach auf der Vorrichtung sitzt, um falsche Messwerte durch die Neigung des Außenrings zu vermeiden.

● Kalibrierung: Führen Sie zu Beginn jeder Schicht die automatische Kalibrierungsroutine mit Standardreferenzlagern durch.

Wartungshandbuch

● Täglich: Wischen Sie die Messvorrichtungen und den Sensorstift mit einem sauberen, fusselfreien Tuch ab. Überprüfen Sie den pneumatischen Luftdruck (falls zutreffend) und lassen Sie Feuchtigkeit aus dem Filter ab.

● Wöchentlich/monatlich: Überprüfen Sie die Drehspindel und die Ladehebel auf reibungslosen Betrieb. Tragen Sie wie empfohlen einen Tropfen leichtes Maschinenöl auf die mechanischen Drehpunkte auf.

● Vierteljährlich: Führen Sie eine vollständige Systemkalibrierung mit zertifizierten Standard-Abstandsblöcken durch, um die Linearität und Verstärkungsgenauigkeit zu überprüfen.

● Umgebungskontrolle: Halten Sie das Instrument von schweren vibrierenden Maschinen, starken Magnetfeldern und direkter Sonneneinstrahlung fern, um die Messstabilität zu gewährleisten.

Einzelheiten zum Schutz nach dem Kauf

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Was ist Radialspiel und warum ist es für die Lagerleistung wichtig?

A: Das Radialspiel ist die Gesamtstrecke, die sich der Innenring des Lagers relativ zum Außenring radial bewegen kann, wenn keine äußere Last wirkt. Das richtige Radialspiel ist von entscheidender Bedeutung, da ein zu geringes Spiel zu übermäßiger Reibung, Überhitzung und vorzeitigem Ausfall führt, während ein zu großes Spiel zu Vibrationen, Geräuschen und einer verringerten Tragfähigkeit führt.

F2: Wie funktioniert das Prinzip der dynamischen Leerlaufmessung?

A: Das Instrument fixiert den Innenring des Lagers und dreht ihn über einen Synchronmotor, während es gleichzeitig eine präzise Messlast auf den Außenring ausübt. Hochempfindliche Wegsensoren erfassen die radiale Bewegung der Wälzkörper beim Durchqueren der Lastzone. Differentialalgorithmen beseitigen dann automatisch geometrische Fehler wie Unrundheiten und liefern den wahren Wert des Radialspiels.

F3: Warum verwendet das Instrument Differenzialalgorithmen anstelle einer direkten Messung?

A: Lager weisen inhärente geometrische Unvollkommenheiten auf – leichte Ovalität, Oberflächenwelligkeit und Maßabweichungen bei Wälzkörpern –, die einfache Punktmessungen verfälschen können. Der Differentialalgorithmus erfasst mehrere Datenpunkte rund um die volle Drehung und trennt diese geometrischen Fehler mathematisch vom tatsächlichen Spiel, wodurch Messgenauigkeit gewährleistet wird, ohne dass eine Verformungskompensation erforderlich ist.

F4: Welche Lagertypen und -größen kann dieses Instrument messen?

A: Das Gerät eignet sich für Rillenkugellager, Schrägkugellager, Zylinderrollenlager und Kegelrollenlager in einem breiten Größenbereich. Adapter und Vorrichtungen können so konfiguriert werden, dass sie zu bestimmten Lagerbohrungsdurchmessern und Außendurchmessern passen, sodass sie sowohl für Qualitätskontrollen in der Produktionslinie als auch für Laborinspektionen geeignet sind.

F5: Wie unterstützt dieses Instrument die Qualitätskontrolle von Lagern in der Fertigung?

A: Durch die Bereitstellung schneller, genauer und wiederholbarer Radialspielmessungen ermöglicht das Instrument eine 100-prozentige Inspektion von Produktionschargen oder statistische Stichproben gemäß ISO 5753- und ABMA-Standards. Dadurch wird sichergestellt, dass jedes ausgelieferte Lager der angegebenen Spielgruppe entspricht, wodurch Garantieansprüche und Ausfälle vor Ort aufgrund von unzureichendem Spiel reduziert werden.
