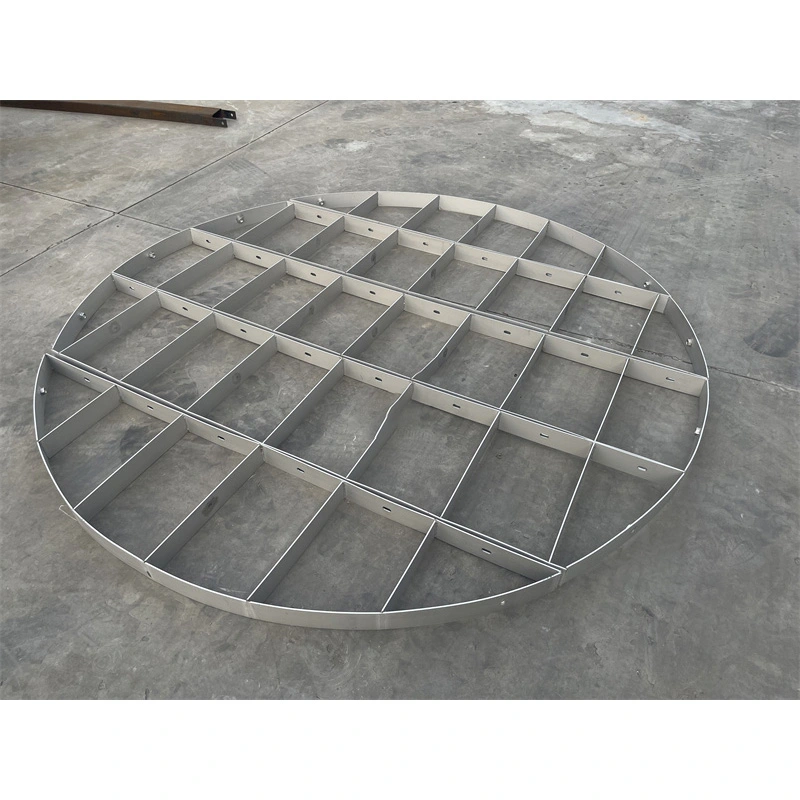

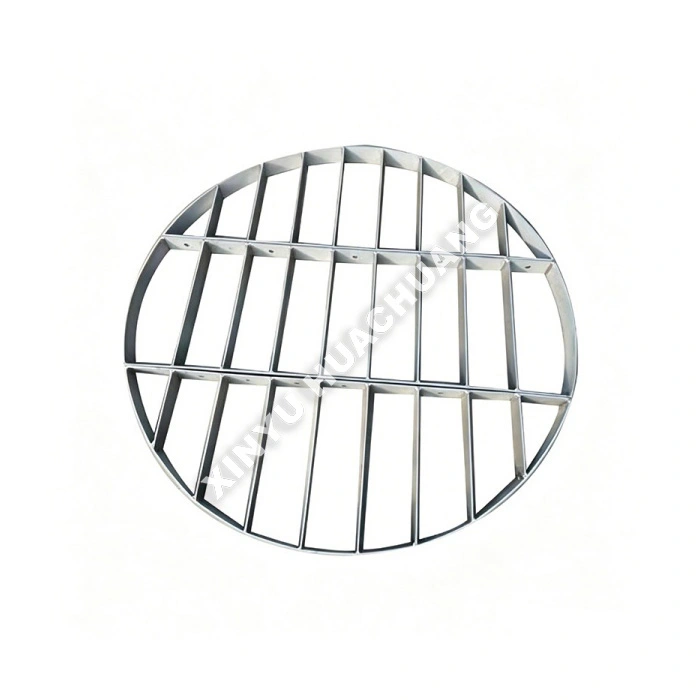

Stützgitter für die Packung des Destillationsturms

Das Packungsstützgitter des XINYU HUACHUANG-Destillationsturms ist eine wichtige Strukturkomponente, die speziell für Labor- und Pilotturmtürme mit kleinem Durchmesser entwickelt wurde. Dieses Stützgitter für die Destillationsturmpackung ist darauf ausgelegt, das Gewicht strukturierter oder zufälliger Packungen zu tragen und gleichzeitig die offene Fläche zu maximieren. Es gewährleistet einen ungehinderten Dampf-Flüssigkeits-Fluss und verhindert ein Überfluten der Kolonne. Sein robustes und dennoch offenes Design macht es zur idealen Grundlage für die Erzielung einer hohen Trenneffizienz in F&E- und Pilotversuchsumgebungen.

Funktionsprinzip

Das Packungsstützgitter des Destillationsturms funktioniert, indem es eine starre, horizontale Plattform am Boden des Packungsbetts bereitstellt. Es besteht aus vertikalen oder horizontalen Stäben, die so angeordnet sind, dass eine große freie Querschnittsfläche entsteht. Diese offene Geometrie ermöglicht den Durchgang von aufsteigendem Dampf und absteigender Flüssigkeit mit minimalem Druckabfall und verhindert gleichzeitig, dass die Packungspartikel in den unteren Bereich fallen. Die glatte Oberfläche des Gitters trägt außerdem dazu bei, die Ansammlung und Verschmutzung von Partikeln am Säulenfuß zu verhindern.

Wo glänzt es?

● Hohe offene Fläche und geringer Druckabfall: Maximiert die freie Querschnittsfläche, um einen gleichmäßigen Dampf-Flüssigkeitsstrom zu gewährleisten und Engpässe in Säulen mit kleinem Durchmesser zu vermeiden.

● Hohe mechanische Festigkeit: Entwickelt, um das Gewicht des Packungsbetts zuverlässig zu tragen und Betriebsdruckschwankungen ohne Verformung standzuhalten.

● Antifouling-Design: Glatte Oberflächen und optimierte Stababstände verhindern, dass sich Feststoffe, Polymere oder Partikel ansammeln und den Träger verstopfen.

● Präzise Passform: Maßgeschneidert, um perfekt an den Innendurchmesser von Labor- und Pilotglas- oder Metallsäulen anzupassen und sicherzustellen, dass keine Flüssigkeit umgeht.

● Vielseitige Materialien: Erhältlich in SS304/316L, Hastelloy, PTFE und Glas, passend zur chemischen Kompatibilität Ihres spezifischen Prozesses.

Technische Spezifikationen

Wo ist es anwendbar?

● Akademische und Forschungs- und Entwicklungslabore: Grundlegende kinetische Studien, Visualisierung von Trennprozessen und Katalysatortests.

● Pilotanlagen: Überbrückung der Lücke zwischen Forschung und Entwicklung am Labortisch und industriellem Maßstab für Feinchemikalien und Pharmazeutika.

● Ätherische Öle und natürliche Extrakte: Sanfte, hochreine Trennung von hitzeempfindlichen Terpenen und Duftstoffen.

● Speziallösungsmittel: Kontinuierliche Rückgewinnung und Ultrahochreinigung hochwertiger organischer Lösungsmittel.

● Lebensmittel und Getränke: Konzentration natürlicher Aromen und Extraktion bioaktiver Verbindungen.

Vorsichtsmaßnahmen bei der Verwendung

● Präzise Nivellierung: Stellen Sie sicher, dass das Stützgitter perfekt horizontal installiert ist. Ein unebenes Gitter kann zu Flüssigkeitsansammlungen auf einer Seite führen, was zu einer starken Fehlverteilung und einer verringerten Abscheideleistung führt.

● Kompatibilität der Packungsgrößen: Stellen Sie sicher, dass der Stababstand des Packungsstützgitters des Destillationsturms kleiner als die Mindestabmessung Ihrer Packung ist, um zu verhindern, dass Partikel hindurchfallen.

● Sichere Befestigung: Stellen Sie bei Säulen mit kleinem Durchmesser sicher, dass das Gitter ordnungsgemäß festgeklemmt oder verschweißt ist, um zu verhindern, dass es sich bei hohem Dampffluss oder Vakuumbetrieb verschiebt oder anhebt.

● Vorreinigung: Reinigen Sie das Gitter immer gründlich, bevor Sie die Verpackung laden, um Bearbeitungsöle, Metallspäne oder Rückstände zu entfernen, die Ihren Prozess verunreinigen könnten.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Was ist der Hauptzweck eines Packungsstützgitters in einer Destillationskolonne?

A: Das Stützgitter bietet eine starre, horizontale Plattform am Boden des Packungsbetts, um alle Packungselemente oder strukturierten Packungsmodule sicher an Ort und Stelle zu halten. Ohne sie würde die Packung in den unteren Teil der Kolonne kollabieren, den Dampfstrom blockieren und die Trennleistung vollständig zerstören.

F2: Wie minimiert das Gitterdesign seine Auswirkungen auf die Säulenleistung?

A: Das Gitter besteht aus vertikalen oder horizontalen Stäben, die so angeordnet sind, dass eine große freie Querschnittsfläche entsteht, die oft 90 % übersteigt. Diese offene Geometrie ermöglicht den Durchgang von aufsteigendem Dampf und absteigender Flüssigkeit mit minimalem Druckabfall, wodurch sichergestellt wird, dass das Gitter selbst nicht zu einem Engpass im Stoffaustauschprozess wird.

F3: Warum ist das Antifouling-Design für ein Stützgitter wichtig?

A: Das Stützgitter befindet sich am tiefsten Punkt des Packungsbetts, wo sich auf natürliche Weise Partikel, Polymerablagerungen und kristallisierte Salze ansammeln. Eine glatte Oberfläche und eine offene Geometrie verhindern Materialansammlungen am Boden der Kolonne, wodurch die Häufigkeit von Abschaltungen zur Reinigung verringert wird und ein gleichmäßiger Druckabfall während der gesamten Kampagne aufrechterhalten wird.

F4: Wie groß ist das Stützgitter im Verhältnis zur darüber liegenden Verpackung?

A: Die Öffnungsgröße des Gitters ist sorgfältig auf die Verpackungsmaße abgestimmt, um ein Durchfallen von Verpackungselementen zu verhindern. Bei der regellosen Packung sind die Gitteröffnungen deutlich kleiner als das kleinste Packungselement. Beim strukturierten Packen ist das Gitter so konzipiert, dass es sich an die Grundfläche des Moduls anpasst und eine ebene Unterstützung über das gesamte Bett bietet.

F5: Welche Baumaterialien stehen für Stützgitter zur Verfügung?

A: Stützgitter sind in SS304/316L für Standardanwendungen, Hastelloy und Titan für korrosive Umgebungen und Kohlenstoffstahl mit Schutzbeschichtungen für kostenempfindliche Installationen erhältlich. Das Material wird passend zum Kolonnenmantelmaterial und den Prozessbedingungen ausgewählt und gewährleistet so galvanische Verträglichkeit und lange Lebensdauer.
