Flüssigkeitsauffangschale

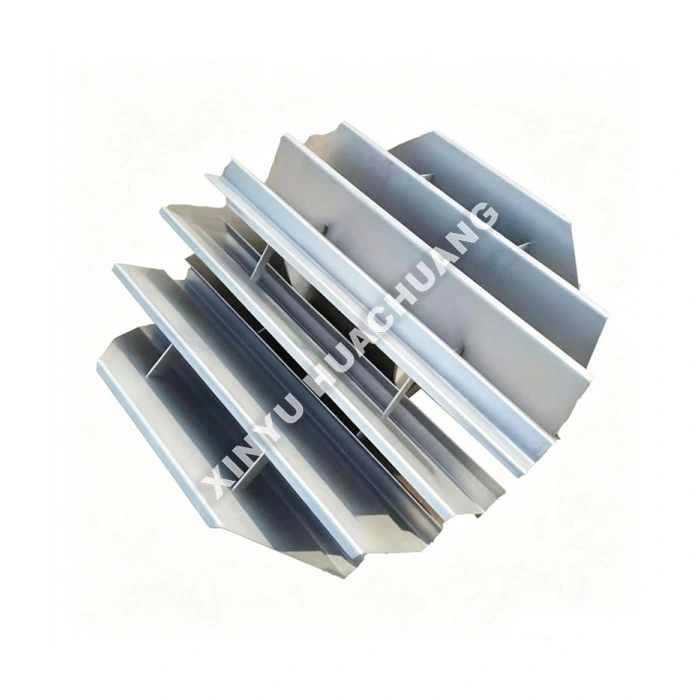

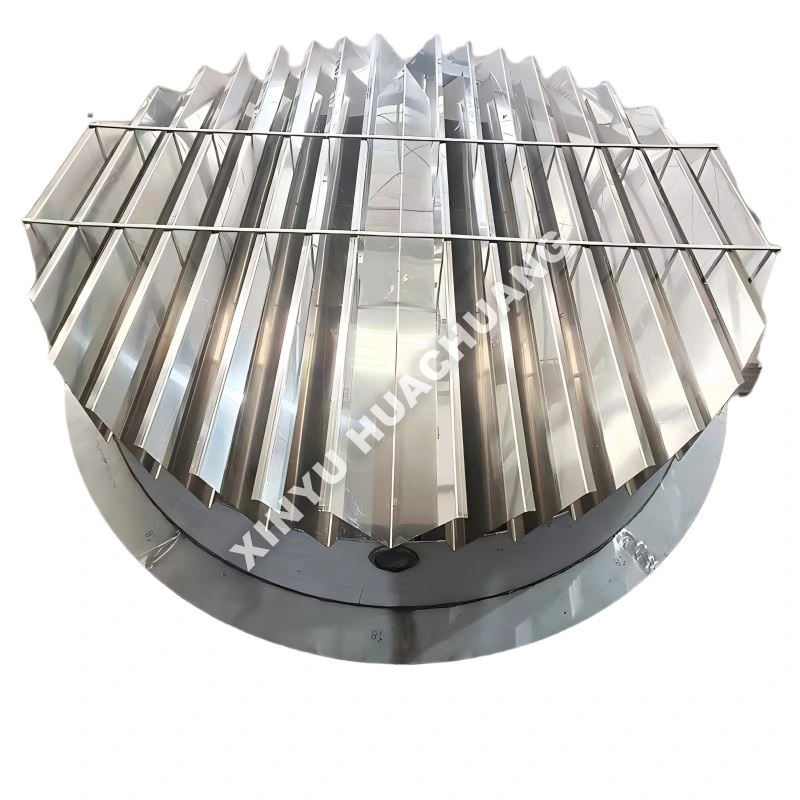

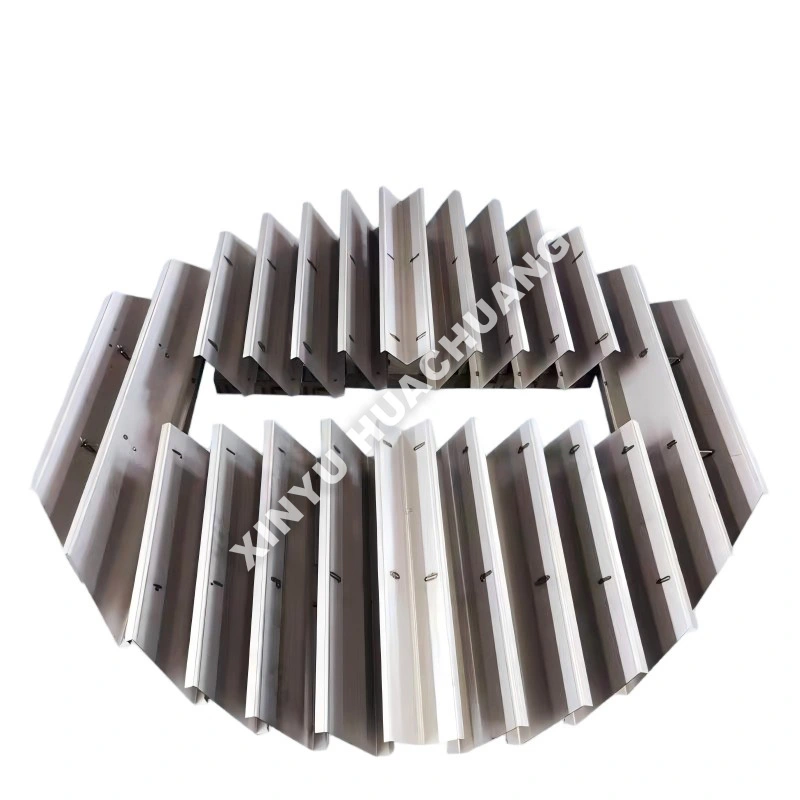

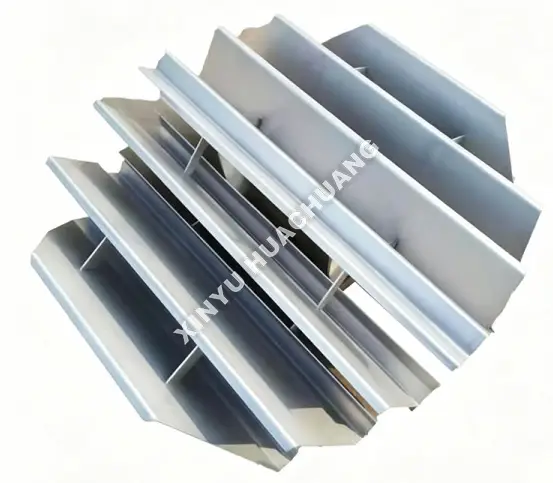

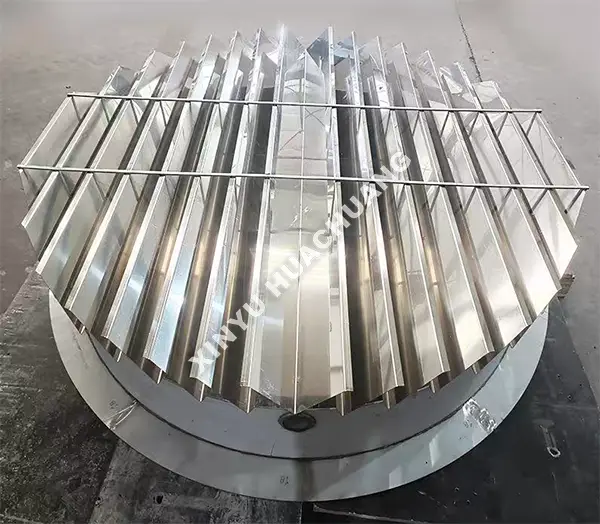

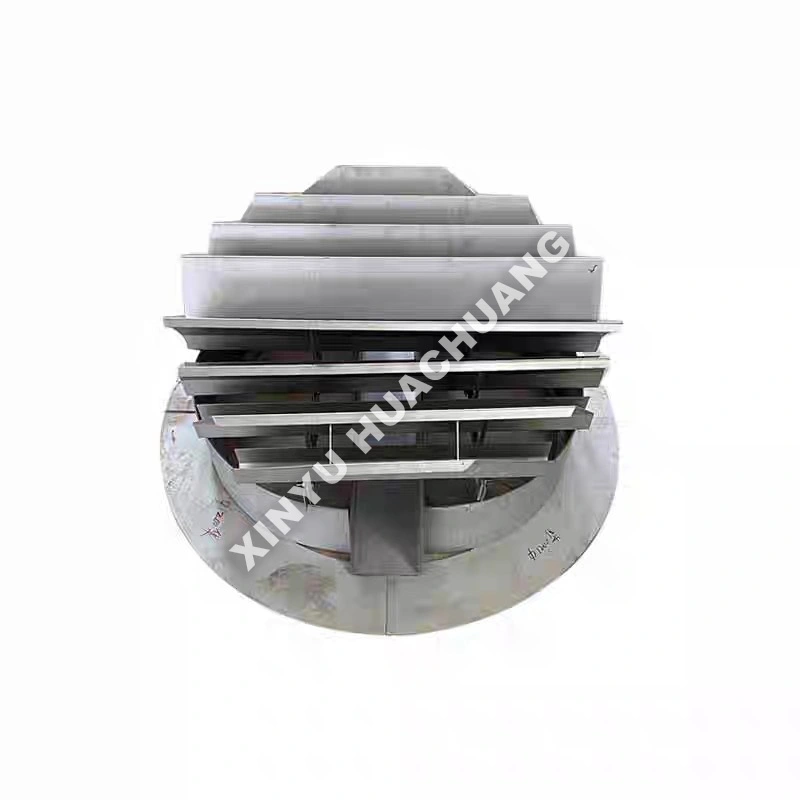

Die Flüssigkeitssammelschale von XINYU HUACHUANG ist eine wichtige interne Komponente des Turms und wurde speziell zum Auffangen, Sammeln und Umverteilen von Flüssigkeiten in gepackten Säulen mit kleinem Durchmesser entwickelt. Diese Flüssigkeitssammelschale wurde entwickelt, um Wandströmungen zu verhindern und die Trenneffizienz aufrechtzuerhalten. Sie gewährleistet einen gleichmäßigen Dampf-Flüssigkeits-Kontakt über das gesamte Packungsbett. Sein kompaktes, robustes Design macht es ideal für Labor- und Pilottürme sowie Prozesse, die eine Zwischenzufuhr oder einen Seitenabzug erfordern.

Was ist eine Flüssigkeitsauffangschale?

Ein Flüssigkeitssammelboden ist eine horizontale Wanne, die zwischen Packungsabschnitten in Destillations-, Absorptions- oder Strippkolonnen installiert wird. Es fängt die an der Packung herabfließende Flüssigkeit auf und verteilt sie gleichmäßig auf das darunter liegende Bett. Diese Flüssigkeitssammelschale ist für die Aufrechterhaltung der Säuleneffizienz in hohen Pilottürmen unerlässlich, wo eine Flüssigkeitsfehlverteilung die Leistung erheblich beeinträchtigen kann. Es dient auch als Plattform für Zwischenfuttereinspritzung, Seitenabzugsentnahme oder Temperaturüberwachungspunkte.

Warum dieser?

● Überlegene Flüssigkeitssammlung: Die optimierte Pfannengeometrie mit ausreichender Tiefe sorgt für eine vollständige Flüssigkeitserfassung auch bei hohen Dampfgeschwindigkeiten.

● Anti-Wall-Flow-Design: Umlaufende Dichtungsringe und Leitbleche verhindern, dass Flüssigkeit die Packung umgeht und an den Säulenwänden herunterfließt.

● Großer Dampfdurchgangsbereich: Das offene Steigrohrdesign minimiert den Druckabfall und ermöglicht gleichzeitig einen ungehinderten Dampfstrom durch den Kollektor.

● Robuste Konstruktion: Hergestellt aus hochwertigem SS304/316L oder Speziallegierungen, um thermischer Belastung und korrosiven Umgebungen standzuhalten.

● Modulare Installation: Präzise gefertigte Abschnitte sorgen für eine schnelle Montage und eine perfekte Nivellierung im Inneren des Turms.

Technische Spezifikationen

Auswahl-Roadmap

● Definieren Sie Flüssigkeits- und Dampflasten: Berechnen Sie die erwartete Flüssigkeitsdurchflussrate und Dampfgeschwindigkeit genau. Dies bestimmt die erforderliche Wannentiefe, Steigrohrgröße und Dampfdurchgangsfläche der Flüssigkeitssammelschale.

● Bewerten Sie den Turmdurchmesser: Stellen Sie sicher, dass der Boden genau auf den Durchmesser Ihrer spezifischen Labor- oder Pilotsäule abgestimmt ist, um Leckagen zu vermeiden.

● Materialkompatibilität: Wählen Sie die geeignete Metallurgie basierend auf der Prozesstemperatur und der chemischen Aggressivität aus. Standard SS316L deckt die meisten Anwendungen ab; Stark korrosive Umgebungen erfordern Hastelloy.

● Funktionsanforderungen: Bestimmen Sie, ob das Fach zusätzliche Funktionen wie Seitenzugdüsen, Zwischenzufuhrpunkte oder Umverteilungsfunktionen benötigt.

Qualitätsprüfungsprozess

● Materialprüfung: Strenge Prüfung der eingehenden Metallbleche und Schweißmaterialien, um die metallurgische Konformität sicherzustellen.

● Maßgenauigkeit: Präzise Messung der Pfannentiefe, des Steigrohrdurchmessers und der gesamten Ebenheit, um den richtigen Sitz und die Flüssigkeitssammlung zu gewährleisten.

● Schweißqualität: Umfassende Sicht- und NDT-Inspektion (zerstörungsfreie Prüfung) aller Schweißnähte, um eine leckagefreie Leistung sicherzustellen.

● Oberflächenbehandlung: Überprüfung der Passivierungs- oder Beschichtungsqualität, um Korrosionsbeständigkeit in rauen Betriebsumgebungen sicherzustellen.

● Passungstest: Überprüfung der Modulabschnitte vor dem Zusammenbau, um die ordnungsgemäße Ausrichtung und Abdichtung vor dem Versand zu bestätigen.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Was ist die Hauptfunktion eines Flüssigkeitssammelbodens in einer Füllkörperkolonne?

A: Eine Flüssigkeitsauffangwanne fängt die aus dem Packungsabschnitt oben nach unten fließende Flüssigkeit auf und verteilt sie gleichmäßig auf das darunter liegende Packungsbett. Ohne diesen Boden kommt es zu einer Fehlverteilung der Flüssigkeit über mehrere Packungsabschnitte hinweg, was die Trenneffizienz zunehmend beeinträchtigt. Der Auffangboden „stellt“ im Wesentlichen die Flüssigkeitsverteilung an jeder Packungsgrenze „zurück“.

F2: Warum ist eine Flüssigkeitsauffangwanne in hohen Pilottürmen unerlässlich?

A: In hohen Türmen mit mehreren Packungsabschnitten tendiert die Flüssigkeit beim Absinken dazu, in Richtung der Kolonnenwand zu driften, was mit jedem weiteren Abschnitt zu einer immer schwerwiegenderen Fehlverteilung führt. Ohne Sammelböden zwischen den Abschnitten kann dieser kumulative Effekt dazu führen, dass die unteren Packungsabschnitte nahezu wirkungslos werden und teurer Katalysator oder Packungsmaterial verschwendet wird.

F3: Welche weiteren Funktionen erfüllt die Auffangwanne neben der Umverteilung?

A: Die Auffangwanne dient auch als Plattform für die Zwischeneinspeisung, die seitliche Entnahme von Zwischenprodukten und die Installation von Temperaturüberwachungspunkten. Diese zusätzlichen Funktionen machen es zu einem vielseitigen Prozessmanagement-Tool und nicht nur zu einem Gerät zur Flüssigkeitsumverteilung.

F4: Wie ist die Auffangwanne konzipiert, um den Druckabfall zu minimieren?

A: Die Wanne ist mit einer großen freien Querschnittsfläche – oft über 85 % – ausgestattet, um aufsteigenden Dampf mit minimalem Widerstand passieren zu lassen. Die Flüssigkeitssammelzonen sind strategisch positioniert, um absteigende Flüssigkeit aufzufangen, ohne den Dampfströmungsweg zu behindern, wodurch die Vorteile des geringen Druckabfalls des Betriebs einer gepackten Kolonne erhalten bleiben.

F5: Welche Materialien werden üblicherweise für Flüssigkeitsauffangschalen verwendet?

A: Auffangwannen werden typischerweise aus SS304/316L für Standardanwendungen, Hastelloy oder Titan für stark korrosive Umgebungen und PTFE-ausgekleidetem Stahl für Anwendungen in der Fluorchemie hergestellt. Die Materialauswahl ist auf die Prozessmedien und Betriebsbedingungen abgestimmt, um eine lange Lebensdauer zu gewährleisten.
