Gas-Niedertemperatur-Druckdestillationsanlage

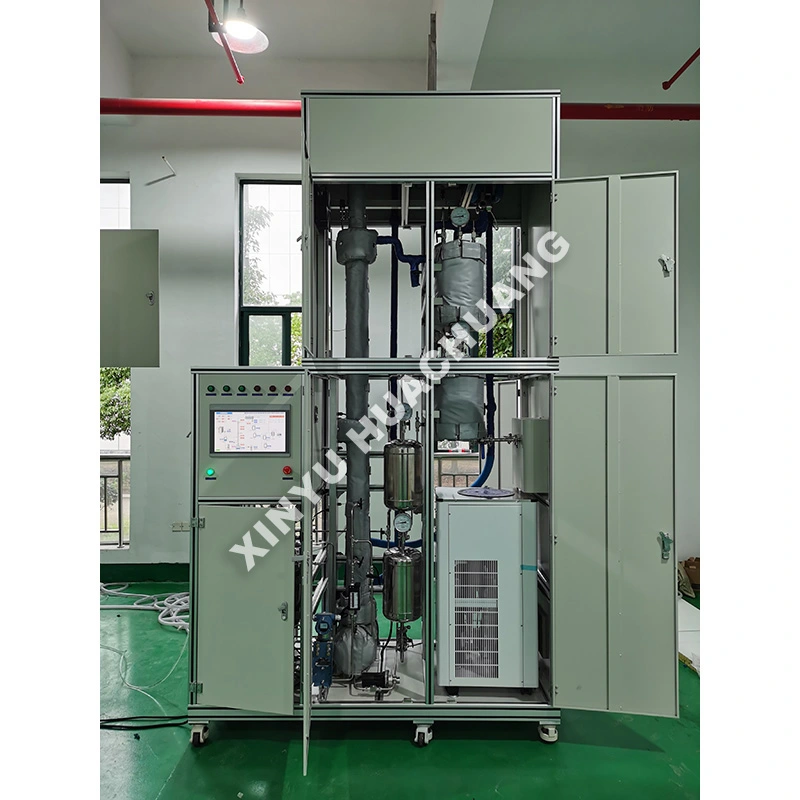

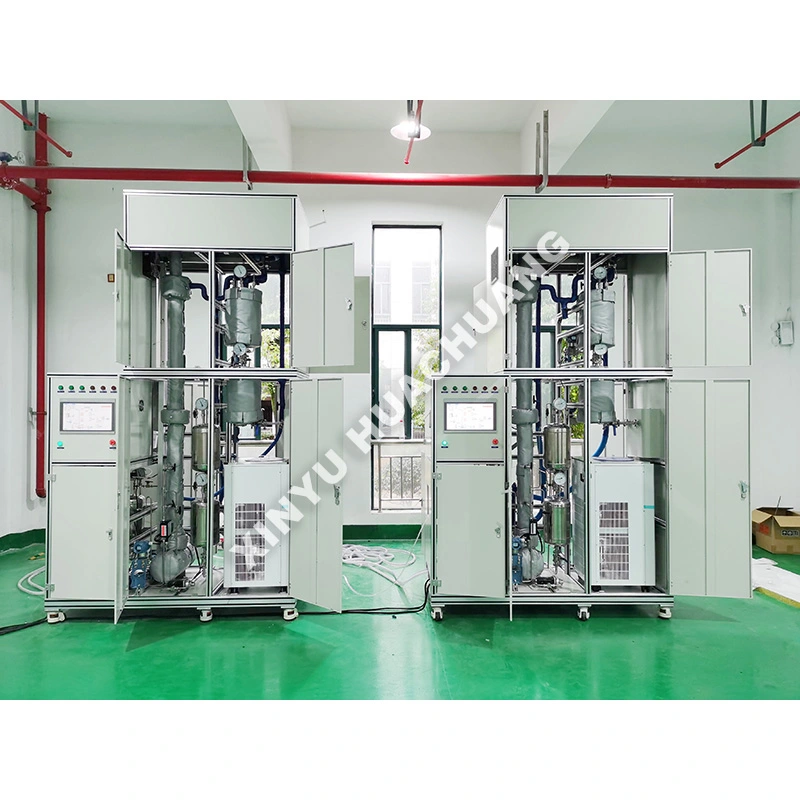

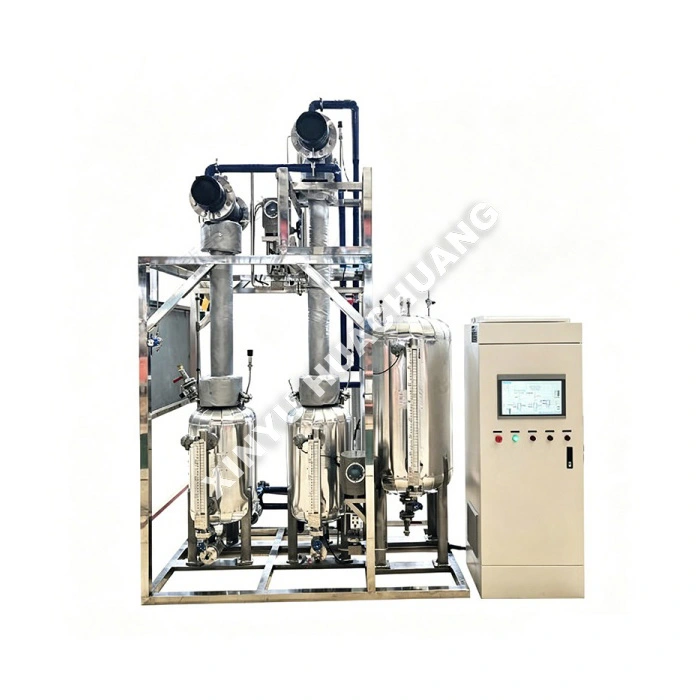

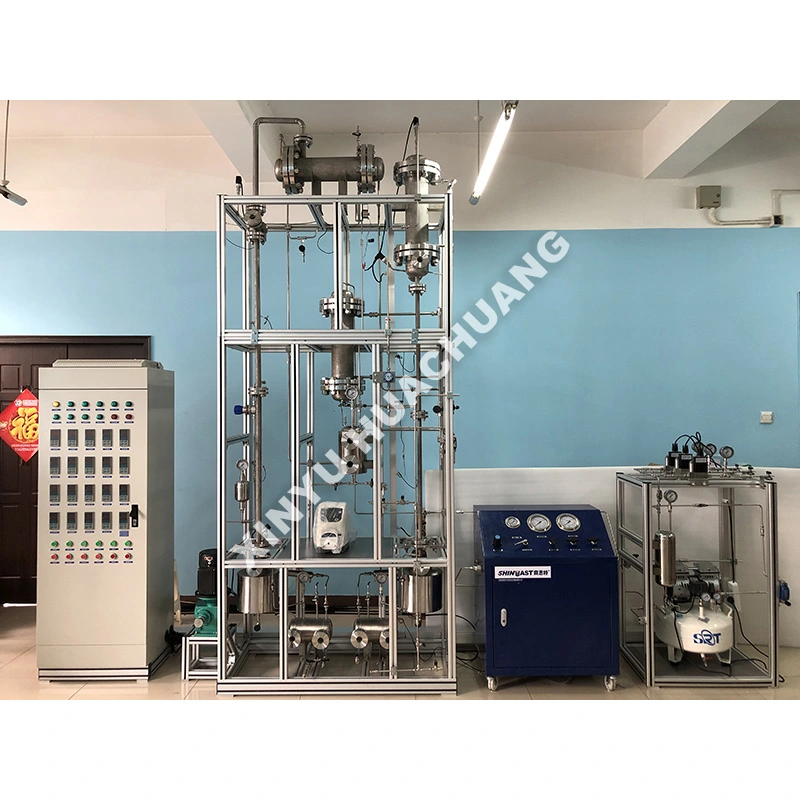

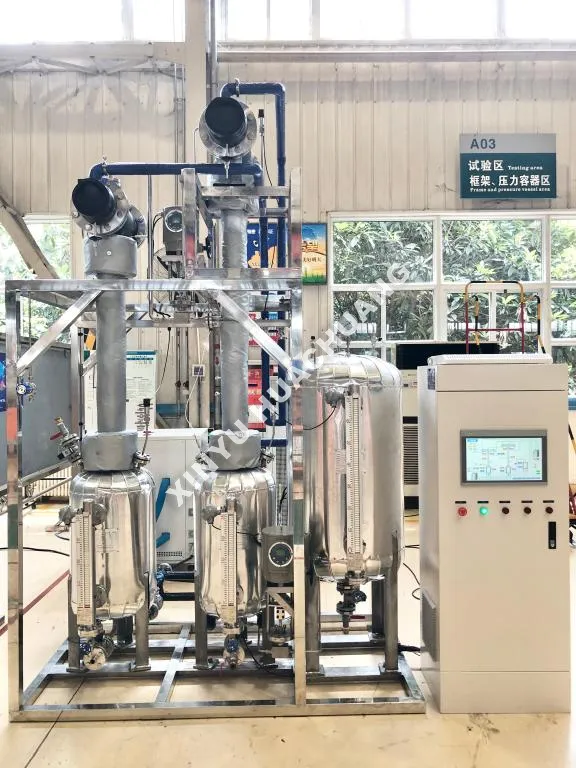

Die XINYU HUACHUANG Gas-Niedertemperatur-Druckdestillationseinheit ist ein fortschrittliches All-in-One-Trennsystem, das speziell für die hochpräzise Reinigung komplexer Gasgemische entwickelt wurde. Diese Gas-Niedertemperatur-Druckdestillationseinheit wurde entwickelt, um die Unterschiede in den Siedepunkten und relativen Flüchtigkeiten verschiedener Komponenten zu nutzen. Sie arbeitet unter Niedertemperatur- und Hochdruckbedingungen, um einen überlegenen mehrstufigen Dampf-Flüssigkeits-Massentransfer zu erreichen. Das gesamte System ist auf einem robusten Edelstahlgestell aufgebaut und integriert die Destillationskolonne, Kondensatoren, Reboiler, Kühleinheiten, Kompressoren und ein intelligentes SPS-Steuerungssystem. Dieses kompakte, modulare Design gewährleistet eine einfache Installation, einen nahtlosen Umzug und zuverlässige Leistung für anspruchsvolle Industrie- und Forschungsanwendungen.

Funktionsprinzip

Die Gas-Niedertemperatur-Druckdestillationseinheit arbeitet nach den Grundprinzipien der kryogenen fraktionierten Destillation. Das Mehrkomponenten-Gasgemisch wird komprimiert und vorgekühlt, bevor es in die Destillationskolonne gelangt. Innerhalb der Kolonne ermöglicht die Umgebung mit niedriger Temperatur und hohem Druck einen kontinuierlichen Dampf-Flüssigkeits-Kontakt über mehrere theoretische Böden oder Packungsschichten hinweg. Komponenten mit höheren Siedepunkten kondensieren zu Flüssigkeit und fließen nach unten, während leichtere Komponenten mit niedrigeren Siedepunkten verdampfen und nach oben steigen. Dieser präzise mehrstufige Stofftransfer trennt das Zielgas effektiv von Verunreinigungen. Der integrierte Kühlkreislauf sorgt für die nötige Kühlleistung, während der Reboiler die für die Verdampfung benötigte Wärme liefert, alles nahtlos koordiniert durch das SPS-Steuerungssystem.

Was sind die besonderen Vorteile?

● Modulares, auf Kufen montiertes Design: Alle Kernkomponenten sind auf einer Edelstahlbasis integriert, was zu einer äußerst kompakten Stellfläche, einer vereinfachten Installation vor Ort und der Flexibilität für einen Gesamtumzug führt.

● Hochpräzise Trennung: Arbeitet unter optimierten Niedertemperatur- und Hochdruckbedingungen, um die relative Flüchtigkeit zu maximieren und eine hochreine Rückgewinnung der Zielgase sicherzustellen.

● Intelligente SPS-Automatisierung: Verfügt über ein vollautomatisches Steuerungssystem, das Temperatur, Druck und Durchflussraten präzise reguliert, wodurch manuelle Eingriffe erheblich reduziert werden und ein stabiler Langzeitbetrieb gewährleistet wird.

● Robuste Konstruktion: Hergestellt aus hochwertigem Edelstahl, um Korrosion zu widerstehen und kryogenen Temperaturen standzuhalten, was die Langlebigkeit der Ausrüstung und Produktreinheit garantiert.

● Schlüsselfertige Lösung: Integriert Kompressoren, Kühlung, Wärmetauscher und Ventile in einer einzigen Einheit, wodurch komplexe Rohrleitungen vor Ort entfallen und Projektvorlaufzeiten verkürzt werden.

Technische Spezifikationen

Wo gilt es?

● Elektronik-Spezialgase: Hochreine Reinigung von Elektronikgasen für die Halbleiterfertigung.

● Kältemittelrückgewinnung und -regeneration: Effiziente Trennung und Wiederverwertung gemischter Kältemittel zur Einhaltung der Umweltvorschriften.

● Trennung leichter Kohlenwasserstoffe: Präzise Fraktionierung von C2-C4-Kohlenwasserstoffen in der petrochemischen Verarbeitung.

● Rückgewinnung industrieller Abgasressourcen: Wertschöpfung industrieller Abgasströme durch Extraktion wertvoller chemischer Komponenten.

Vorsichtsmaßnahmen bei der Verwendung

● Spülung vor dem Start: Führen Sie immer eine gründliche Stickstoffspülung durch, bevor Sie das Speisegas einleiten, um Sauerstoff und Feuchtigkeit zu entfernen und so Eisblockaden oder Sicherheitsrisiken zu vermeiden.

● Thermisches Gleichgewicht: Lassen Sie das Kühlsystem die angestrebte niedrige Temperatur-Basislinie erreichen, bevor Sie das Speisegas einleiten, um einen Thermoschock im Inneren der Säule zu verhindern.

● Drucküberwachung: Überwachen Sie kontinuierlich die Hochdruckabschnitte und stellen Sie sicher, dass die Sicherheitsventile kalibriert und frei sind.

● Qualität des Speisegases: Stellen Sie sicher, dass das Speisegas vorgefiltert ist, um Partikel und Flüssigkeitströpfchen zu entfernen, die die Destillationspackung oder die Destillationsböden verunreinigen könnten.

Wartungshandbuch

● Täglich: Inspizieren Sie die SPS-Schnittstelle auf ungewöhnliche Alarme, überprüfen Sie die Schaugläser auf korrekte Flüssigkeitsstände und stellen Sie sicher, dass keine sichtbaren Gas- oder Kältemittellecks vorhanden sind.

● Wöchentlich/monatlich: Überprüfen Sie den Schmierölstand und den Zustand des Umlaufkompressors. Überprüfen Sie die Kondensatorschlangen der Kühleinheit auf Staubansammlungen und reinigen Sie sie bei Bedarf.

● Vierteljährlich: Kalibrieren Sie kritische Druck- und Temperaturtransmitter, um sicherzustellen, dass die SPS genaue Daten empfängt. Überprüfen Sie die Sicherheitsventile und führen Sie einen manuellen Betätigungstest durch.

● Jährlich: Planen Sie eine umfassende Abschaltung, um den inneren Zustand der Destillationskolonne zu überprüfen, die Wärmetauscherflächen des Reboilers und des Kondensators zu reinigen und die Unversehrtheit aller kryogenen Ventile und Dichtungen zu überprüfen.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Wie erreicht die Gas-Niedertemperatur-Druckdestillationseinheit eine Gastrennung auf grundlegender Ebene?

A: Die Anlage arbeitet mit kryogener fraktionierter Destillation. Das aus mehreren Komponenten bestehende Gasgemisch wird zunächst komprimiert und vorgekühlt und gelangt dann in die Destillationskolonne, wo eine Umgebung mit niedriger Temperatur und hohem Druck einen kontinuierlichen Dampf-Flüssigkeits-Kontakt ermöglicht. Komponenten mit höheren Siedepunkten kondensieren zu Flüssigkeit und fließen nach unten, während leichtere Komponenten verdampfen und nach oben steigen – wodurch eine präzise Trennung durch mehrstufigen Stofftransfer erreicht wird.

F2: Warum wird das Gasgemisch komprimiert und vorgekühlt, bevor es in die Destillationskolonne gelangt?

A: Durch die Kompression steigt der Gasdruck, was das Dampf-Flüssigkeits-Gleichgewicht verschiebt und die Verflüssigungstemperatur jeder Komponente erhöht. Durch die Vorkühlung nähert sich die Mischung dann ihrem Taupunkt an, bevor sie in die Kolonne gelangt. Zusammen reduzieren diese Schritte die Kühllast innerhalb der Säule und verbessern die Gesamttrennungseffizienz.

F3: Welche Rolle spielt der integrierte Kühlkreislauf im Destillationsprozess?

A: Der integrierte Kühlkreislauf stellt die erforderliche Kühlkapazität bereit, um die Umgebung mit niedriger Temperatur im Inneren der Säule aufrechtzuerhalten. Ohne diese kontinuierliche Kühlung würde die kondensierte Flüssigkeit wieder verdampfen und der Stoffaustauschprozess würde zusammenbrechen. Der Kühlkreislauf arbeitet mit dem Reboiler zusammen, um den präzisen Wärmegradienten aufrechtzuerhalten, der für eine effektive Trennung erforderlich ist.

F4: Wie trägt der Reboiler zum Trennungsprozess bei?

A: Der Reboiler liefert die für die Verdampfung am Boden der Destillationskolonne erforderliche Wärme. Durch die teilweise erneute Verdampfung der nach unten fließenden Flüssigkeit wird der aufsteigende Dampfstrom erzeugt, der den Stoffaustausch im Gegenstrom über die theoretischen Böden oder Packungsschichten antreibt. Dieser kontinuierliche Dampf-Flüssigkeits-Austausch ist es, der jede Komponente in ihrer jeweiligen Zone nach und nach anreichert.
