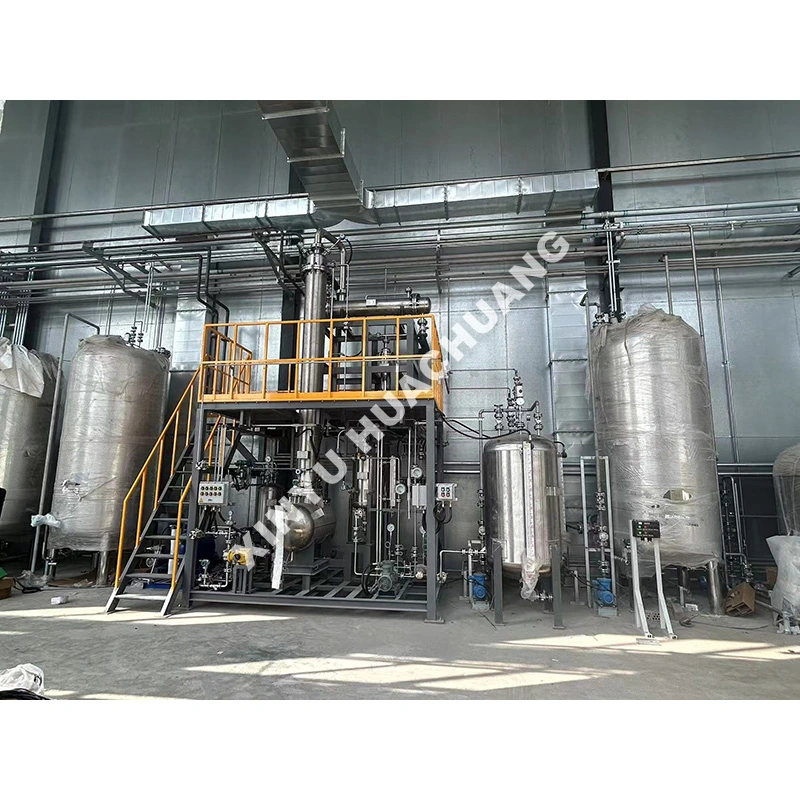

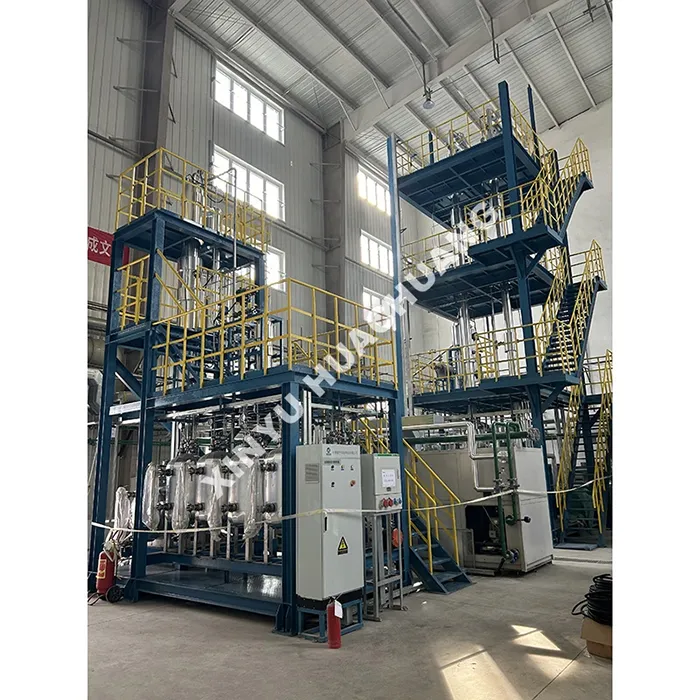

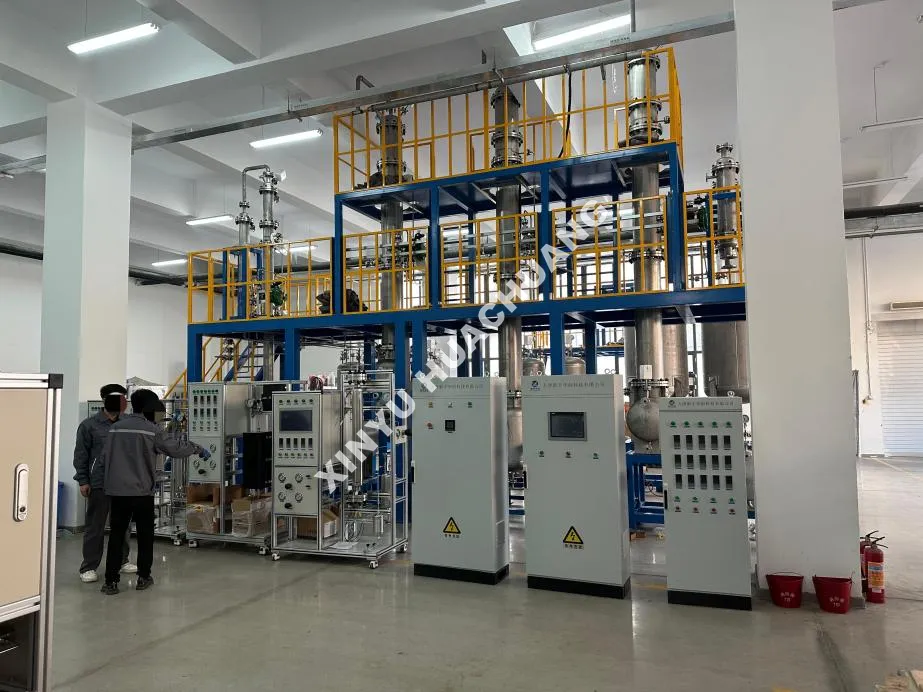

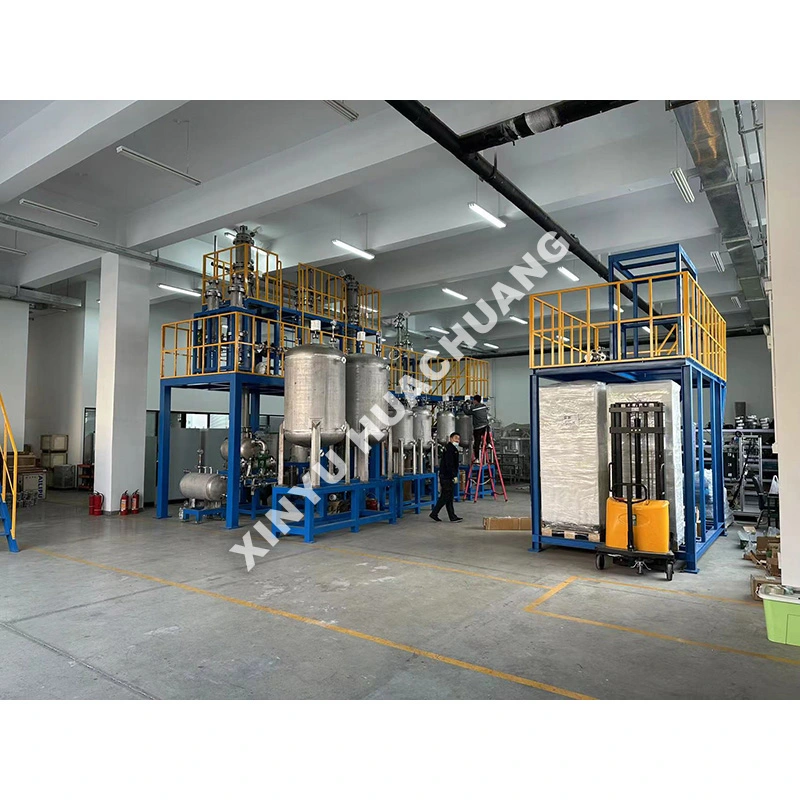

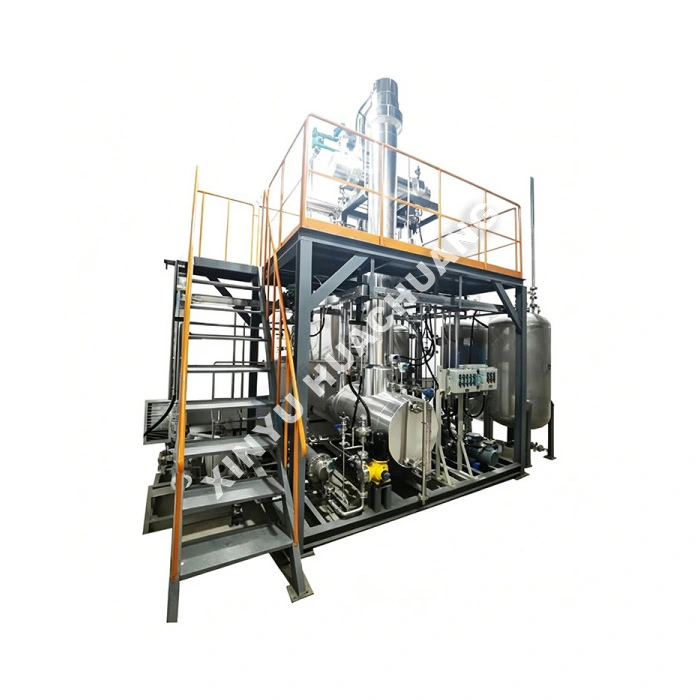

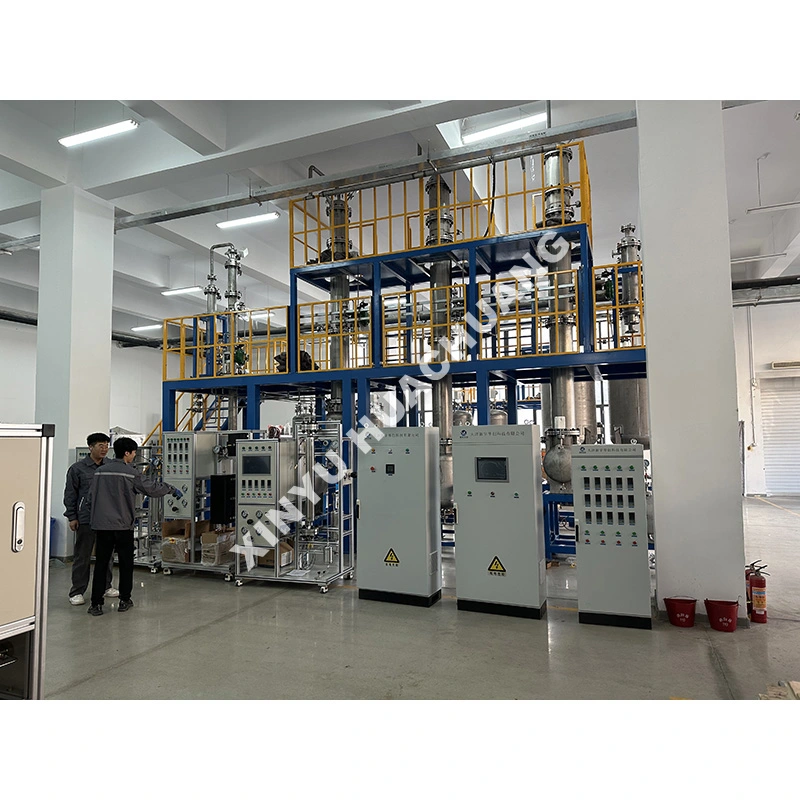

Kontinuierliche Hochvakuum-Viersäulen-Destillationsanlage

Die XINYU HUACHUANG Hochvakuum-Viersäulen-Kontinuierliche Destillationseinheit ist ein fortschrittliches Trennsystem in Industriequalität, das speziell für die kontinuierliche Fraktionierung von wärmeempfindlichen, hochsiedenden und komplexen Mehrkomponenten-Flüssigkeitsmischungen entwickelt wurde. Diese Einheit wurde entwickelt, um die Trenneffizienz zu maximieren und gleichzeitig den thermischen Abbau zu minimieren. Sie nutzt eine vierstufige kontinuierliche Destillationskonfiguration unter Tiefvakuumbedingungen. Ausgestattet mit intelligenter SPS-Automatisierung, automatischer Rückflussverhältnissteuerung und mehrstufigen Sicherheitsverriegelungen gewährleistet die Einheit einen stabilen, unbeaufsichtigten Langzeitbetrieb und liefert gleichzeitig hoch reproduzierbare Reinheitsdaten für die kommerzielle Produktion und Prozessoptimierung.

Betriebsmechanismus

Die Hochvakuum-Viersäulen-Kontinuierliche Destillationseinheit arbeitet nach dem Prinzip der kontinuierlichen fraktionierten Destillation unter tiefem Vakuum. Der flüssige Einsatzstoff wird kontinuierlich in die Primärkolonne dosiert. Das tiefe Vakuum senkt die Siedepunkte der Komponenten erheblich und verhindert so thermisches Cracken und Polymerisation. Während die Mischung im Reboiler erhitzt wird, steigt Dampf durch die Kolonneneinbauten (strukturierte Packung oder hocheffiziente Böden) auf und wird wiederholt kondensiert und erneut verdampft. Die Vier-Säulen-Kaskade ermöglicht die präzise Trennung komplexer Gemische in mehrere hochreine Fraktionen. Leichte Komponenten werden kontinuierlich vom Kopf der ersten Kolonne abgezogen, Zwischenfraktionen werden aus nachfolgenden Kolonnen gesammelt und schwere Rückstände werden aus dem letzten Reboiler abgeführt. Der gesamte kontinuierliche Prozess wird von der kontinuierlichen Hochvakuum-Viersäulen-Destillationseinheit sorgfältig verwaltet, um präzise Wärmegradienten und eine optimale Trenneffizienz aufrechtzuerhalten.

Wo glänzt es?

● Präzisionstrennung mit vier Säulen: Das mehrstufige Kaskadendesign ermöglicht die gleichzeitige Trennung von bis zu vier verschiedenen Produktfraktionen aus einem einzigen Ausgangsmaterial und maximiert so die Produktausbeute und -reinheit.

● Tiefvakuumschutz: Der Betrieb unter Hochvakuum (bis zu 10 Pa) senkt die Siedepunkte erheblich und eignet sich daher ideal für die Verarbeitung wärmeempfindlicher Materialien, Polymere und hochsiedender Verbindungen ohne thermischen Abbau.

● Hocheffiziente Innenteile: Verfügt über anpassbare strukturierte Packungen oder Hochleistungsböden, um hohe theoretische Bodenzahlen und eine Trennreinheit im PPM-Bereich zu erreichen.

● Intelligente SPS-Automatisierung: Das zentrale Steuerungssystem ermöglicht unbeaufsichtigten Langzeitbetrieb, automatische Anpassung des Rückflussverhältnisses und Echtzeit-Datenprotokollierung für Temperatur, Druck und Durchflussraten.

● Robuste und sichere Konstruktion: Hergestellt aus erstklassiger Metallurgie (z. B. SS316L, Hastelloy) und mehrstufigen Sicherheitsverriegelungen (Übertemperatur-, Überdruck-, Trockenhitzungsschutz), um einen sicheren Betrieb zu gewährleisten.

Technische Spezifikationen

Wo ist es anwendbar?

● Feinchemikalien und Pharmazeutika: Kontinuierliche Reinigung hitzeempfindlicher pharmazeutischer Wirkstoffe (APIs) und hochwertiger Zwischenprodukte.

● Polymer- und Harzverarbeitung: Trennung von Monomeren, Oligomeren und hochsiedenden Lösungsmitteln in der Polymersynthese.

● Ätherische Öle und natürliche Extrakte: Sanfte, kontinuierliche Trennung empfindlicher Terpene, Duftstoffe und Pflanzenextrakte.

● Speziallösungsmittel: Ultrahochreinigung von hochsiedenden oder thermisch instabilen organischen Lösungsmitteln.

● Lebensmittel und Getränke: Konzentration natürlicher Aromen, Alkoholreinigung und Extraktion bioaktiver Verbindungen.

Vorsichtsmaßnahmen bei der Verwendung

● Wartung des Vakuumsystems: Stellen Sie sicher, dass das Vakuumsystem (Pumpen, Kondensatoren, Fallen) stabil funktioniert, bevor Sie Ausgangsmaterial einführen. Schwankungen im Vakuum führen zu Schwankungen des Siedepunkts und beeinträchtigen die Trennleistung.

● Allmähliches Erhitzen: Nutzen Sie die programmierbaren Heizrampenraten der SPS, um plötzliche Verdampfung und Säulenflutung zu verhindern, insbesondere während des Systemstarts unter Vakuum.

● Kühlung vor dem Abschalten: Stoppen Sie immer die Zufuhr und halten Sie das Vakuum und den Kühlwasserfluss aufrecht, bis die Systemtemperatur unter 80 ℃ fällt, um zu verhindern, dass sich das Restprodukt im heißen Reboiler zersetzt.

● Leckerkennung: Inspizieren Sie regelmäßig alle Vakuumdichtungen, Dichtungen und Flansche auf Undichtigkeiten. Selbst geringfügiger Lufteinbruch kann das Vakuumniveau stören und Sauerstoff einbringen, was zur Produktoxidation führt.

Wartungshandbuch

● Täglich: Überprüfen Sie das Vakuumniveau, den Kühlwasserdurchfluss und die Temperatur des Heizmediums. Überprüfen Sie das System auf ungewöhnliche Geräusche, Undichtigkeiten oder Vibrationen der Pumpen und Kompressoren.

● Wöchentlich/monatlich: Reinigen oder ersetzen Sie die Vorfilter des Ausgangsmaterials, um zu verhindern, dass schwere Rückstände die Säulenpackung verunreinigen. Überprüfen Sie alle PTFE-Dichtungen und Gleitringdichtungen auf Verschleiß und ersetzen Sie sie bei Bedarf.

● Vierteljährlich: Kalibrieren Sie Temperatursensoren, Vakuummessgeräte, Massendurchflussregler und Rückflussverhältnisregler, um die Trenngenauigkeit aufrechtzuerhalten. Überprüfen Sie das Heizsystem auf gleichmäßige Leistung.

● Nach dem Betrieb: Befolgen Sie immer eine ordnungsgemäße Abschaltreihenfolge: Stoppen Sie die Zufuhr, halten Sie den Rückfluss aufrecht, um die Säule zu reinigen, und kühlen Sie das System unter Vakuum ab, bevor Sie es entleeren und lagern, um Oxidation oder Feuchtigkeitsaufnahme zu verhindern.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Warum arbeitet dieses Gerät unter tiefem Vakuum und nicht unter atmosphärischem Druck?

A: Ein tiefes Vakuum senkt die Siedepunkte der Komponenten in der Mischung erheblich. Dies verhindert thermisches Cracken und Polymerisieren, die bei höheren Temperaturen auftreten würden, wodurch die Einheit für die Trennung wärmeempfindlicher Verbindungen wie hochsiedende organische Zwischenprodukte, natürliche Extrakte und Polymermonomere unerlässlich ist.

F2: Wie erreicht die Vier-Säulen-Kaskade eine präzise Trennung komplexer Gemische?

A: Jede Kolonne in der Kaskade übernimmt eine bestimmte Trennaufgabe. Leichte Komponenten werden kontinuierlich vom Kopf der ersten Kolonne abgezogen, Zwischenfraktionen werden aus den nachfolgenden Kolonnen gesammelt und schwere Rückstände werden aus dem letzten Reboiler abgeführt. Dieser stufenweise Ansatz ermöglicht die präzise Trennung komplexer Gemische in mehrere hochreine Fraktionen in einem einzigen kontinuierlichen Vorgang.

F3: Welche Arten von Säuleneinbauten werden in dieser Hochvakuumeinheit verwendet?

A: Die Kolonnen sind mit strukturierter Packung oder Hochleistungsböden ausgestattet. Während der Dampf durch diese Einbauten aufsteigt, wird er wiederholt kondensiert und erneut verdampft, wodurch die Zielfraktionen zunehmend angereichert werden. Die Wahl zwischen Packungen und Böden hängt von den spezifischen Trennanforderungen und den physikalischen Eigenschaften des Einsatzmaterials ab.

F4: Wie hält das Gerät präzise Temperaturgradienten über alle vier Säulen hinweg aufrecht?

A: Der gesamte kontinuierliche Prozess wird sorgfältig durch das integrierte Steuerungssystem der Einheit verwaltet, das die Aufkochertemperaturen, die Kondensatorleistung und die Vakuumniveaus in jeder Kolonne präzise reguliert. Dadurch wird sichergestellt, dass in jeder Säule gleichzeitig der optimale Temperaturgradient aufrechterhalten wird, was zu einer gleichbleibenden Trenneffizienz und Produktreinheit führt.

F5: Was unterscheidet dieses Gerät von einem Standard-Zweisäulen-Destillationssystem?

A: Ein Standard-Zwei-Säulen-System kann einen Feed nur in eine begrenzte Anzahl von Schnitten aufteilen. Die Vier-Säulen-Kaskade bietet deutlich mehr Trennstufen und ermöglicht so die präzise Fraktionierung komplexer Gemische in vier oder mehr unterschiedliche Produktströme. Dies ist von entscheidender Bedeutung, wenn das Ausgangsmaterial mehrere wertvolle Komponenten enthält, die jeweils in hoher Reinheit zurückgewonnen werden müssen.
