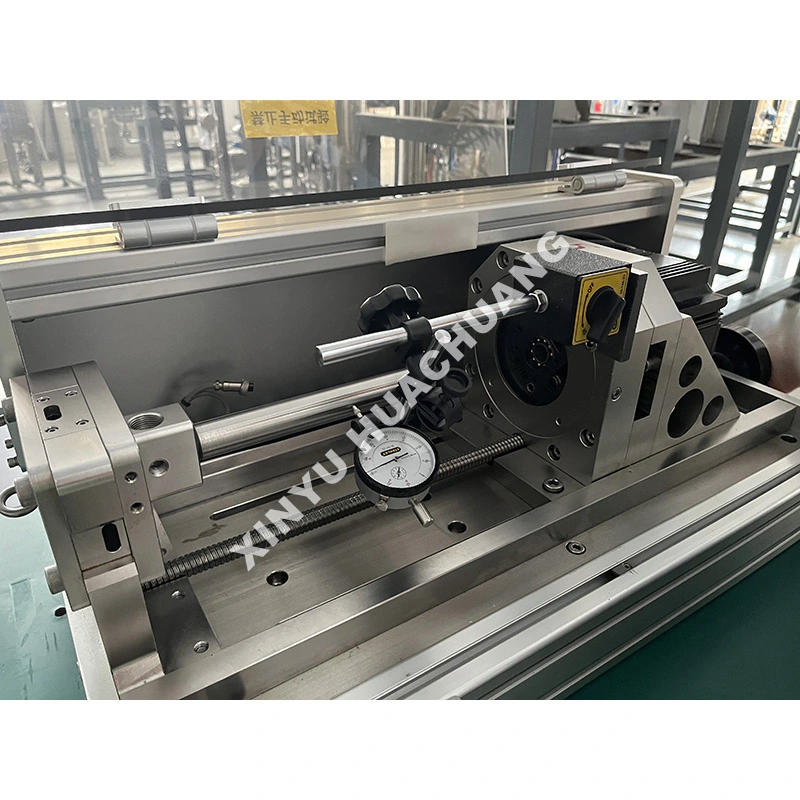

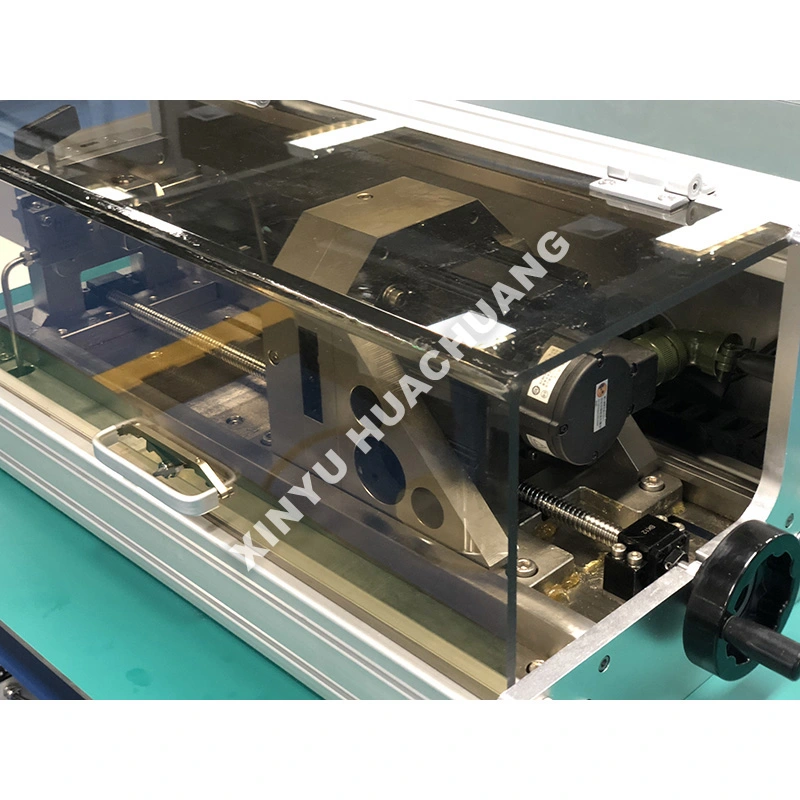

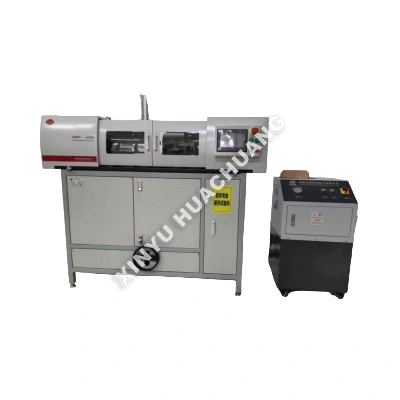

Biegeermüdungsprüfmaschine für Rohrverbindungen

Die Biegeermüdungsprüfmaschine für Rohrverbindungen von HUACHUANG von XINYU ist ein hochspezialisiertes Prüfgerät in Industriequalität, das speziell zur Beurteilung der strukturellen Integrität und Ermüdungslebensdauer von Rohrleitungskomponenten unter wiederholten Biegebelastungen entwickelt wurde. Diese Biegeermüdungsprüfmaschine für Rohrleitungskomponenten wurde zur Simulation realer dynamischer Belastungen entwickelt und wendet präzise zyklische Biegemomente an, um die Rissentstehung und -ausbreitung zu bewerten. Ausgestattet mit intelligenter SPS/PC-Automatisierung und mehrstufigen Sicherheitsverriegelungen gewährleistet es einen sicheren, unbeaufsichtigten Langzeitbetrieb und liefert gleichzeitig hoch reproduzierbare Wöhlerkurvendaten für Forschung und Entwicklung, Qualitätskontrolle und Industriezertifizierung.

Funktionsprinzip

Die Biegeermüdungsprüfmaschine für Rohrverbindungsstücke spannt ein Rohr oder eine Verbindungsstückprobe sicher ein und übt mithilfe hochpräziser servohydraulischer oder servoelektrischer Aktuatoren ein kontrolliertes, sich wiederholendes Biegemoment aus. Die Maschine kann für das Biegen in einer Ebene, das Rotationsbiegen oder komplexe mehrachsige Belastungen konfiguriert werden, um die tatsächlichen Betriebsspannungen der Rohrleitung zu simulieren. Während des gesamten Tests überwacht und zeichnet das System kontinuierlich Parameter wie Biegewinkel, aufgebrachtes Moment, Zyklenzahl und Dehnung auf. Der Test wird automatisch beendet, wenn die Probe bricht oder einen vordefinierten Leckschwellenwert erreicht, wodurch genaue Daten zur Ermüdungslebensdauer bereitgestellt werden.

Wo glänzt es?

● Hochpräzises zyklisches Laden: Verfügt über hochwertige Servoaktuatoren und Wägezellen, um eine genaue und stabile Anwendung komplexer Biegewellenformen (Sinus, Dreieck, Block) mit minimalem Lärm zu gewährleisten.

● Mehrachsige Testfähigkeit: Unterstützt Einzelebenen-, Doppelebenen- und Rotationsbiegeermüdungstests, um die reale Pipeline-Installation und die Betriebsbelastungen genau zu simulieren.

● Intelligente Datenerfassung: Die integrierte PC-Software zeichnet automatisch Echtzeitkurven (Moment-Winkel, Zyklusausfall) auf, berechnet die Ermüdungslebensdauer und erstellt umfassende Testberichte.

● Robuste und sichere Konstruktion: Gebaut mit einem robusten Gussrahmen und mehrstufigen Sicherheitsverriegelungen (Überlastschutz, Not-Aus, Bruchsicherung, Leckerkennung), um die Sicherheit des Bedieners und die Langlebigkeit der Ausrüstung zu gewährleisten.

● Anpassbare Befestigung: Bietet eine große Auswahl an speziellen Klemmvorrichtungen und Endverbindern zur sicheren Halterung verschiedener Rohrdurchmesser, Wandstärken und Anschlussgeometrien.

Technische Spezifikationen

Wo ist es anwendbar?

● Öl- und Gasindustrie: Ermüdungsbewertung von Bohrgestängen, Futterrohren, Rohren und Rohrleitungsarmaturen unter extremer zyklischer Biegung.

● Petrochemie und Energieerzeugung: Prüfung von Wärmetauscherrohren, Kesselrohren und Hochdruckdampfleitungen.

● Automobil & Luft- und Raumfahrt: Bewertung der Haltbarkeit von Abgassystemen, Kraftstoffleitungen und Hydraulikschläuchen unter Vibration und Biegung.

● Bauwesen und Infrastruktur: Bewertung der Ermüdungslebensdauer von Baustahlrohren, Gerüsten und Brückenkomponenten.

● Medizinische Geräte: Testen der Flexibilität und Ermüdungsbeständigkeit von Kathetern, Führungsdrähten und Stents.

Vorsichtsmaßnahmen bei der Verwendung

● Korrekte Probenausrichtung: Stellen Sie immer sicher, dass die Probe in den Vorrichtungen perfekt ausgerichtet ist, um unbeabsichtigte axiale Belastungen oder exzentrische Biegung zu verhindern, die die Ermüdungsergebnisse verfälschen können.

● Überprüfung der Klemmkraft: Stellen Sie sicher, dass die Klemmkraft ausreicht, um ein Verrutschen der Probe während der Hochzyklusprüfung zu verhindern, aber nicht so hoch ist, dass es zu vorzeitigem Quetschen an den Klemmpunkten kommt.

● Einrichtung der Leckerkennung: Bei hohlen Rohrleitungskomponenten schließen Sie immer das interne Drucküberwachungssystem und die Leckerkennungssensoren an, bevor Sie mit der Prüfung beginnen.

● Allmählicher Lastanstieg: Nutzen Sie die programmierbare Ramp-up-Funktion der Software, um die Biegeamplitude schrittweise auf das Zielniveau zu erhöhen und so Stoßbelastungen zu vermeiden.

Wartungshandbuch

● Täglich: Inspizieren Sie alle Spannvorrichtungen und Griffe auf Verschleiß, Risse oder Verformung. Überprüfen Sie den Hydraulikölstand (falls zutreffend) und stellen Sie sicher, dass alle Sicherheitsverriegelungen ordnungsgemäß funktionieren.

● Wöchentlich/monatlich: Alle beweglichen Gelenke, Führungsschienen und Antriebsgestänge gemäß den Herstellerangaben schmieren. Reinigen Sie den Testbereich und überprüfen Sie die elektrischen Verbindungen auf Lockerheit.

● Vierteljährlich: Führen Sie eine umfassende Systemkalibrierung von Wägezellen, Winkelgebern und Druckwandlern unter Verwendung zertifizierter Referenzstandards durch. Überprüfen Sie die Hydraulikschläuche und -armaturen auf Anzeichen von Verschleiß oder Undichtigkeiten.

● Nach dem Test: Befolgen Sie nach einem Probenbruch immer eine ordnungsgemäße Abschaltreihenfolge. Entfernen Sie vorsichtig die zerbrochene Probe, reinigen Sie die Vorrichtungen und überprüfen Sie den Aktuator auf Schäden, die durch die plötzliche Lastfreigabe verursacht wurden.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Wie simuliert die Maschine reale Betriebsbelastungen in der Pipeline?

A: Die Maschine klemmt ein Rohr oder eine Formstückprobe sicher ein und übt mithilfe hochpräziser servohydraulischer oder servoelektrischer Aktuatoren kontrollierte, sich wiederholende Biegemomente aus. Es kann für Biegung in einer Ebene, Rotationsbiegung oder komplexe mehrachsige Belastung konfiguriert werden, um die tatsächlichen Belastungsbedingungen nachzubilden, denen Pipelines im Betrieb ausgesetzt sind – einschließlich Bodensetzung, Wärmeausdehnung und vibrationsbedingte Ermüdung.

F2: Welche Parameter überwacht das System während des Ermüdungstests?

A: Das System zeichnet kontinuierlich Biegewinkel, aufgebrachtes Moment, Zyklenzahl und Dehnungsdaten in Echtzeit auf. Dieser umfassende Datensatz ermöglicht es Ingenieuren, Wöhlerkurven (Spannung versus Anzahl der Zyklen) zu zeichnen und die genaue Ermüdungslebensdauer der Rohrleitungskomponente unter den angegebenen Belastungsbedingungen zu bestimmen.

F3: Wie stellt die Maschine fest, wann eine Probe ausgefallen ist?

A: Der Test wird automatisch beendet, wenn die Probe bricht oder einen vordefinierten Leckschwellenwert erreicht. Bei Druckrohrtests überwacht das System den Innendruck und erkennt jeden Druckabfall, der auf einen Riss durch die Wand hindeutet. Dadurch wird sichergestellt, dass die Messung der Ermüdungslebensdauer den tatsächlichen Ausfall und nicht willkürliche Zyklusgrenzen widerspiegelt.

F4: Kann die Maschine sowohl gerade Rohrabschnitte als auch Formstücke wie Bögen und T-Stücke prüfen?

A: Ja. Das Spannsystem und die Antriebskonfiguration sind anpassbar, um gerade Rohrabschnitte, Bögen, T-Stücke, Flansche und andere Rohrleitungsanschlüsse aufzunehmen. Jeder Probentyp kann in seinem kritischsten Biegemodus getestet werden, um den schwächsten Punkt im Rohrleitungssystem zu identifizieren.

F5: Warum sind Biegeermüdungstests für die Pipeline-Qualifizierung unerlässlich?

A: Pipelines in der Öl- und Gasindustrie, in der chemischen Verarbeitung und in der Stromerzeugung sind zyklischen Biegebelastungen durch Bodenbewegungen, Temperaturschwankungen und Gerätevibrationen ausgesetzt. Biegeermüdungstests liefern die Zyklus-bis-Fehler-Daten, die zum Festlegen von Inspektionsintervallen, zur Validierung von Konstruktionsspielräumen und zur Sicherstellung der Einhaltung von Pipeline-Integritätsstandards wie API 570 und ASME B31.3 erforderlich sind.
