Torsionsprüfmaschine

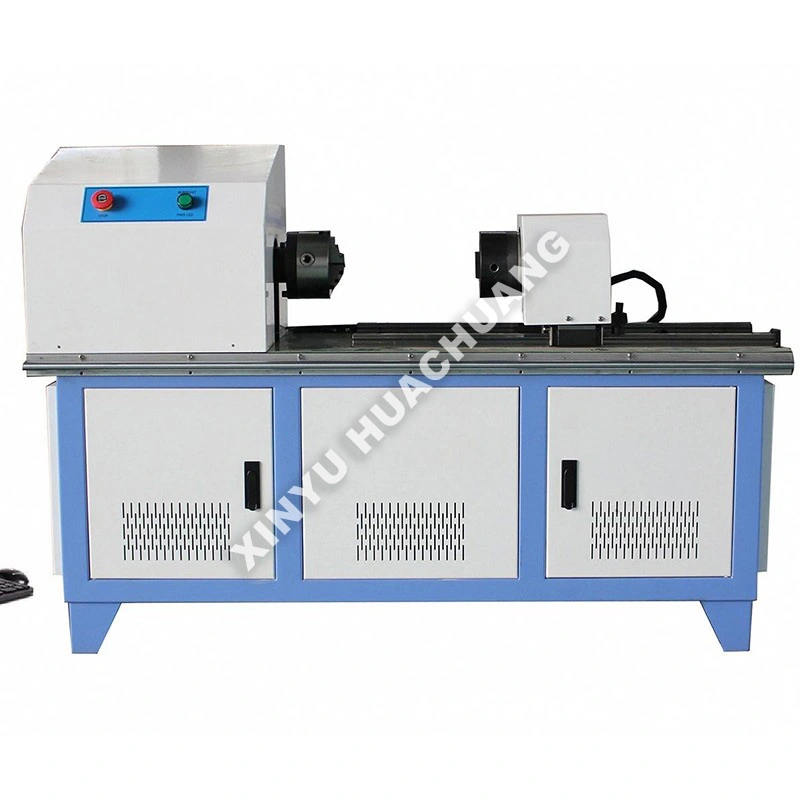

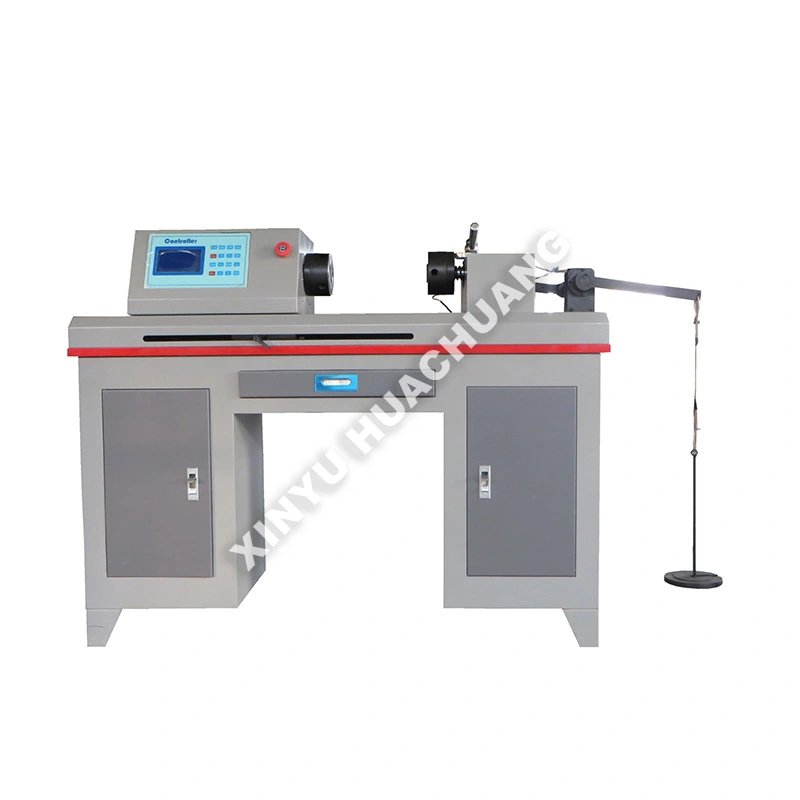

Die XINYU HUACHUANG Torsionsprüfmaschine ist ein hochpräzises, vielseitiges Prüfgerät, das speziell für die Bewertung der mechanischen Eigenschaften von Materialien und Komponenten unter Torsionsbelastung entwickelt wurde. Diese Torsionsprüfmaschine wurde zur Simulation realer Torsionskräfte entwickelt und misst präzise Drehmoment, Torsionswinkel und Schermodul. Ausgestattet mit intelligenter SPS/PC-Automatisierung und mehrstufigen Sicherheitsverriegelungen gewährleistet es einen sicheren und zuverlässigen Betrieb und liefert gleichzeitig hoch reproduzierbare Daten für Forschung und Entwicklung, Qualitätskontrolle und Materialzertifizierung.

Was ist eine Torsionsprüfmaschine?

Eine Torsionsprüfmaschine ist ein spezielles mechanisches Prüfgerät, mit dem ermittelt wird, wie Materialien oder Strukturkomponenten auf Verdrehkräfte reagieren. Indem ein kontrolliertes Drehmoment auf eine Probe ausgeübt wird, bis diese nachgibt oder bricht, erzeugt die Maschine eine Drehmoment-Winkel-Kurve. Diese Daten sind entscheidend für die Berechnung wichtiger mechanischer Parameter wie Schermodul, Fließdrehmoment, maximale Torsionsfestigkeit und Duktilität. Die XINYU HUACHUANG Torsionsprüfmaschine wird häufig in der Metallurgie-, Automobil-, Luft- und Raumfahrt- und Elektronikindustrie eingesetzt, um die strukturelle Integrität von Wellen, Verbindungselementen, Drähten und neuartigen Materialien zu validieren.

Was sind die besonderen Vorteile?

● Hochpräzise Messung: Verfügt über hochwertige Drehmomentsensoren und hochauflösende optische Encoder, um eine genaue Erfassung von Drehmoment- und Winkeldaten mit minimalen Fehlern zu gewährleisten.

● Vielseitige Steuerungsmodi: Unterstützt mehrere Testmodi, einschließlich Drehmomentsteuerung, Winkelsteuerung und konstante Geschwindigkeit, und ermöglicht sowohl statische Festigkeits- als auch dynamische Ermüdungstests.

● Intelligente Datenerfassung: Die integrierte PC-Software zeichnet automatisch Echtzeitkurven (Drehmomentwinkel, Drehmomentzeit) auf, berechnet wichtige Parameter und erstellt umfassende Testberichte.

● Robuste und sichere Konstruktion: Gebaut mit einem starren Gussrahmen und mehrstufigen Sicherheitsverriegelungen (Überlastschutz, Not-Aus, Eindämmung von Brüchen), um die Sicherheit des Bedieners und die Langlebigkeit der Ausrüstung zu gewährleisten.

● Anpassbare Befestigung: Bietet eine große Auswahl an Spezialspannfuttern und -griffen zum sicheren Halten verschiedener Probengeometrien, von Mikrodrähten bis hin zu großen Automobilantriebswellen.

Technische Spezifikationen

Wo kann es verwendet werden?

● Automobil und Luft- und Raumfahrt: Prüfen von Antriebswellen, Lenksäulen, Turbinenschaufeln und Aufhängungskomponenten auf Ermüdungslebensdauer und Torsionsfestigkeit.

● Befestigungsindustrie: Bewertung des Anzugsdrehmoments, der Reibungskoeffizienten und der Antilockerungsleistung von hochfesten Bolzen und Schrauben.

● Metallurgie und Materialwissenschaften: Bestimmung des Schermoduls, der Streckgrenze und der plastischen Verformungseigenschaften von Metallen, Legierungen und Verbundwerkstoffen.

● Elektronik und Konsumgüter: Bewertung der Haltbarkeit und Drehmomentkonsistenz von Laptopscharnieren, Faltbildschirmmechanismen und Mikroanschlüssen.

● Draht- und Kabelherstellung: Prüfung der Torsionsermüdungslebensdauer und der strukturellen Integrität von Elektrodrähten und Stahlkabeln.

Die komplette Fertigungskette

1. Anforderungsbestätigung: Analysieren Sie die spezifischen Teststandards des Kunden (GB, ISO, ASTM), die Probenabmessungen und den erforderlichen Drehmomentbereich, um den technischen Vorschlag anzupassen.

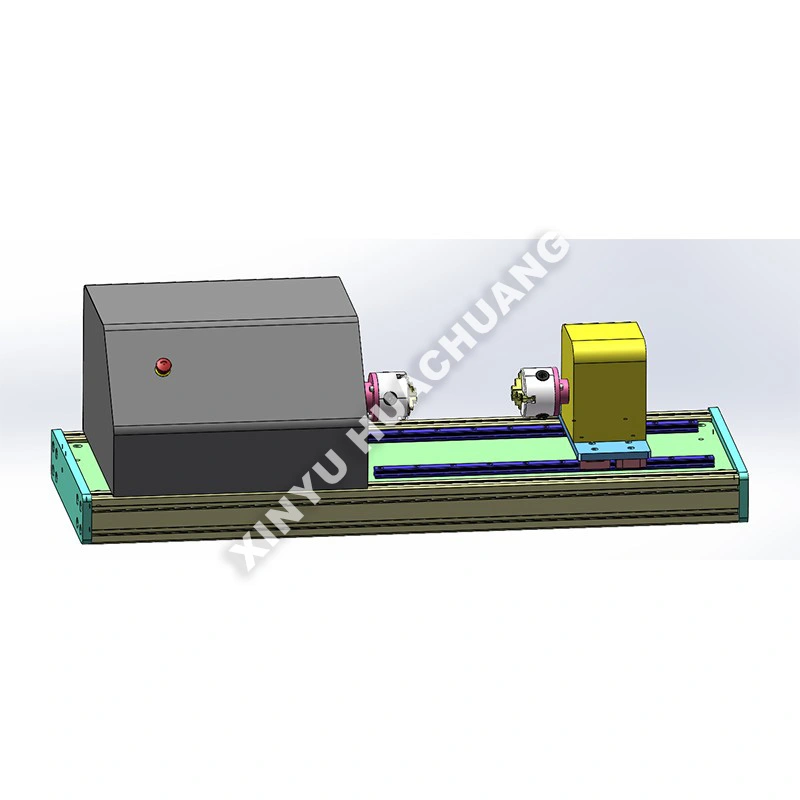

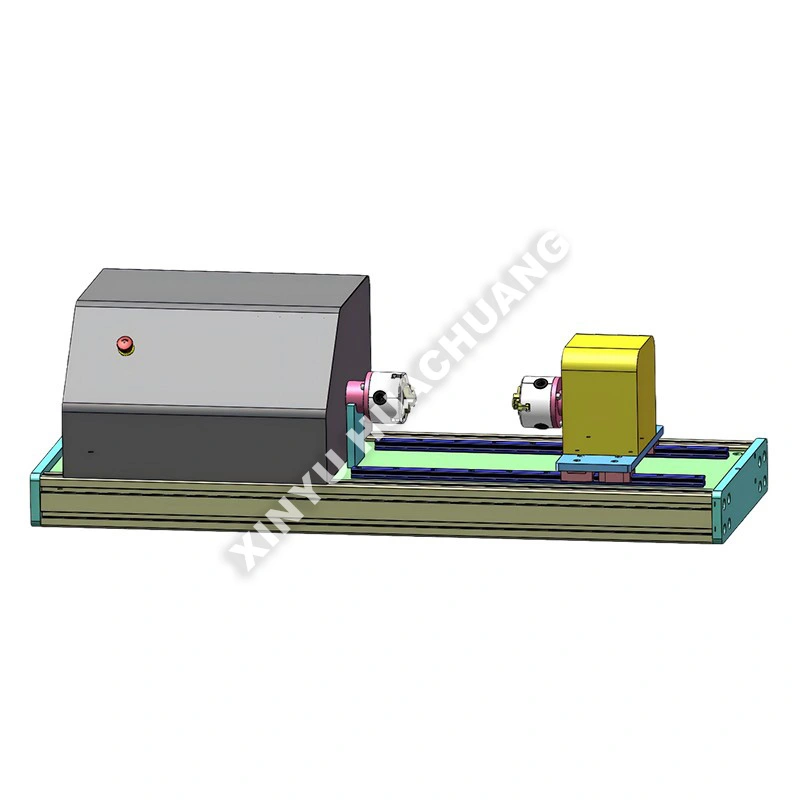

2. Design und Konstruktion: Fertigstellung mechanischer CAD-Zeichnungen, elektrischer Schaltpläne und Softwarelogik für die Torsionsprüfmaschine.

3. Präzisionsfertigung: Bearbeiten Sie den starren Hauptrahmen, montieren Sie das hochpräzise Servoantriebssystem und integrieren Sie die Drehmoment-/Winkelsensoren.

4. Softwareentwicklung: Programmieren und kalibrieren Sie die Datenerfassungssoftware, um eine genaue Kurvendarstellung und automatisierte Berichterstellung sicherzustellen.

5. Werkstests: Führen Sie eine strenge Kalibrierung mit Standardgewichten und Drehmomentschlüsseln durch, gefolgt von tatsächlichen Probentests, um die Genauigkeit und Sicherheitsverriegelungen zu überprüfen.

6. Verpackung und Versand: Verpacken Sie die Torsionsprüfmaschine sicher in Exportstandard-Holzkisten mit Schutzschaum und stellen Sie umfassende englische Handbücher und Videoinstallationsanleitungen bereit.

Servicegarantie

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Welche mechanischen Eigenschaften kann die Torsionsprüfmaschine messen?

A: Die Maschine erzeugt eine Drehmoment-Winkel-Kurve, indem sie ein kontrolliertes Drehmoment auf eine Probe ausübt, bis diese nachgibt oder bricht. Aus diesen Daten werden wichtige Parameter berechnet, darunter Schermodul, Streckmoment, maximale Torsionsfestigkeit und Duktilität – Eigenschaften, die mit Standard-Zugversuchen nicht ermittelt werden können.

F2: Welche Probentypen eignen sich für die Torsionsprüfung auf dieser Maschine?

A: Die Maschine eignet sich für ein breites Spektrum an Probengeometrien, darunter Voll- und Hohlwellen, Verbindungselemente wie Bolzen und Schrauben, Drähte, Stangen und neuartige Verbund- oder Legierungsproben. Die Spannvorrichtungen können individuell an die Probenform und den erforderlichen Drehmomentbereich angepasst werden.

F3: Wie unterscheiden sich Torsionstests von Zugtests bei der Bewertung der Materialleistung?

A: Bei der Zugprüfung wird eine einachsige Zugkraft angewendet, während bei der Torsionsprüfung eine Rotationsdrehkraft angewendet wird, die eine reine Scherspannung in der gesamten Probe erzeugt. Viele Komponenten – wie Antriebswellen, Bohrrohre und Befestigungselemente – unterliegen im Betrieb Torsionsbelastungen, sodass Torsionsdaten für die Validierung ihrer strukturellen Integrität unter realen Betriebsbedingungen unerlässlich sind.

F4: Welche Branchen verlassen sich zur Qualitätssicherung auf Torsionstestdaten?

A: Die Metallurgie-, Automobil-, Luft- und Raumfahrt- und Elektronikindustrie sind alle auf Torsionstests zur Validierung der strukturellen Integrität angewiesen. Automobilhersteller testen Antriebswellen und Lenksäulen; Luft- und Raumfahrtingenieure überprüfen die Zuverlässigkeit der Turbinenwelle; und Elektronikhersteller bewerten die Torsionsbeständigkeit von Lötverbindungen und Mikrodrähten.

F5: Kann die Maschine sowohl statische als auch zyklische Torsionstests durchführen?

A: Ja. Die Maschine unterstützt monotone (statische) Torsionstests, bei denen die Probe in einer Richtung bis zum Bruch verdreht wird, sowie zyklische (umgekehrte) Torsionstests, bei denen die Drehmomentrichtung wechselt, um die Torsionsermüdungslebensdauer zu bewerten. Beide Modi generieren umfassende Drehmoment-Winkel-Datensätze zur Analyse.
