Plattenwellverpackung

Die gewellte Plattenpackung von XINYU HUACHUANG ist eine hochwertige strukturierte Packung, die zur Maximierung der Trenneffizienz und Kapazität in Destillations-, Absorptions- und Strippkolonnen entwickelt wurde. Diese mit präzisen Wellenwinkeln und perforierten Oberflächen konstruierte Packung fördert eine gleichmäßige Flüssigkeitsverteilung und eine hervorragende Oberflächenbenetzung. Die gewellte Plattenpackung verbessert den Stoffaustausch erheblich und sorgt gleichzeitig für einen geringen Druckabfall, was sie zu einem idealen Upgrade sowohl für neue Kolonnendesigns als auch für bestehende Turmumbauten macht.

Was ist eine Wellplattenverpackung?

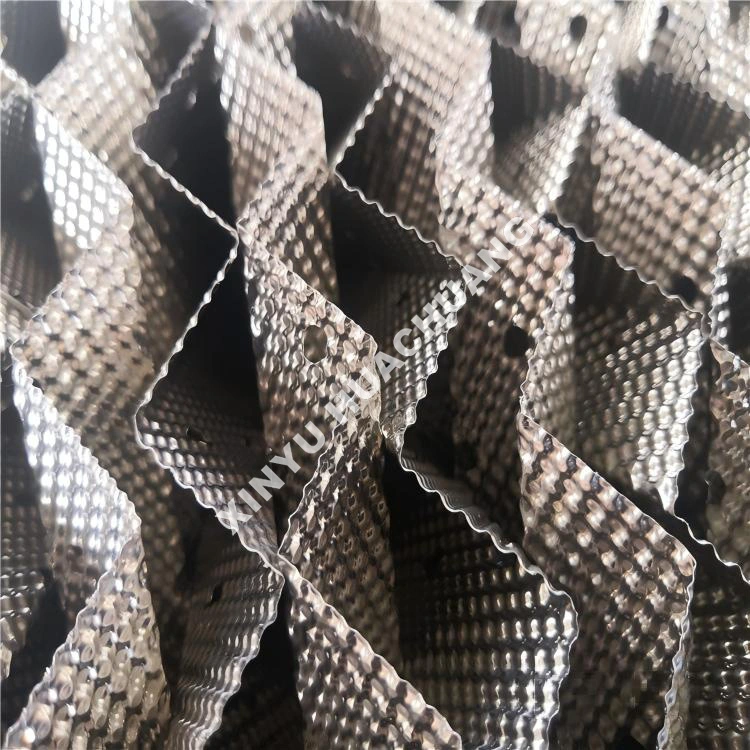

Plattenwellpackungen sind eine Art strukturierte Turmpackungen, die aus perforierten Metallblechen bestehen, in die Kanalwellungen eingeprägt sind. Diese Platten werden in abwechselnden Schichten, typischerweise in einem 45°- oder 30°-Winkel, gestapelt, um einen kontinuierlichen, offenen Strömungsweg für Dampf und Flüssigkeit zu schaffen. Dieses Design behält die hocheffiziente Struktur der Drahtgaze-Packung bei, bietet jedoch überlegene mechanische Festigkeit und Antifouling-Eigenschaften. Es wird häufig als Ersatz für Füllkörper oder Böden in Industrietürmen eingesetzt, um den Durchsatz zu erhöhen, die Produktreinheit zu verbessern und den Energieverbrauch zu senken.

Was zeichnet es aus?

● Hohe Stoffübertragungseffizienz: Die gewellten Kanäle und Perforationen fördern eine intensive Dampf-Flüssigkeits-Mischung und eine gleichmäßige Flüssigkeitsverteilung, wodurch hohe theoretische Bodenzahlen erreicht werden.

● Geringer Druckabfall: Die offene, strukturierte Geometrie ermöglicht eine reibungslose Dampfströmung, wodurch der Energieverbrauch im Vergleich zu herkömmlichen Füllkörpern deutlich reduziert wird.

● Hohe Kapazität und Antifouling: Der große Hohlraumanteil und die glatte Oberfläche verhindern ein Verstopfen und eignen sich daher hervorragend für Systeme, die Partikel enthalten oder zur Polymerisation neigen.

● Anpassbare Materialien: Erhältlich in einer breiten Palette von Metallen, einschließlich SS304, SS316L, Kohlenstoffstahl, Aluminium und Kupferbronze, um bestimmten chemischen Umgebungen gerecht zu werden.

● Einfache Installation: Entworfen mit präzisen Abmessungen und Stützgittern, die eine schnelle und sichere Installation im Turm gewährleisten.

Technische Spezifikationen

Wo kann es verwendet werden?

● Petrochemie: Ethylbenzol/Styrol-Trennung, Fettsäurereinigung und Rohölfraktionierung.

● Chemische Verarbeitung: Cyclohexanon/Cyclohexanol-Trennung, Caprolactam-Reinigung und Absorptions-/Desorptionsprozesse.

● Feinchemikalien und Pharmazeutika: Hochreine Lösungsmittelrückgewinnung und Trennung wärmeempfindlicher Materialien.

● Umweltschutz: Abgasabsorption, Entschwefelung und Abwasserreinigung.

Die komplette Fertigungskette

1. Rohmaterialvorbereitung: Präzises Schneiden hochwertiger Metallbleche basierend auf spezifischen Modellanforderungen.

2. Prägen und Perforieren: Prägen der Metallbleche, um gleichmäßige Riffelkanäle und Mikroperforationen für eine optimale Flüssigkeitsverteilung zu erzeugen.

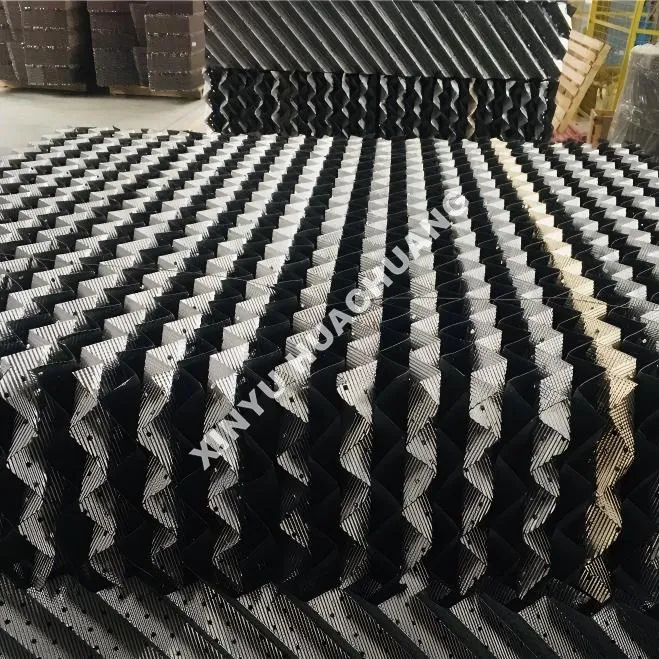

3. Stapelung und Zusammenbau: Die Wellbleche in wechselnden Richtungen stapeln und mit Edelstahlbändern in Standard-Modulblöcken befestigen.

4. Qualitätsprüfung: Strenge Tests der Blockabmessungen, der Oberfläche und der strukturellen Integrität, um die strikte Einhaltung der Designparameter sicherzustellen.

5. Verpackung und Versand: Sicher verpackt in Holzkisten oder Paletten mit Schutzhülle, um Verformungen während der globalen Logistik und des Transports zu verhindern.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Was unterscheidet Wellpappenverpackungen von Einzelverpackungen?

A: Im Gegensatz zu Füllkörperpackungen, die lose in die Kolonne geworfen werden, bestehen gewellte Plattenpackungen aus perforierten Metallblechen mit geprägten Kanalrillen, die in abwechselnden Schichten im 45°- oder 30°-Winkel gestapelt sind. Dadurch entstehen kontinuierliche, organisierte Fließwege, die im Vergleich zur chaotischen Anordnung zufälliger Packungen einen höheren Durchsatz, eine bessere Produktreinheit und einen geringeren Energieverbrauch ermöglichen.

F2: Warum wird bei bestimmten Anwendungen eine Wellblechpackung gegenüber einer Drahtgeflechtpackung bevorzugt?

A: Während es sich bei beiden um strukturierte Packungen handelt, bieten Wellplattenpackungen eine hervorragende mechanische Festigkeit und Antifouling-Eigenschaften. Drahtgeflechtpackungen sind empfindlicher und neigen bei schmutzigem Betrieb zum Verstopfen. Wenn der Prozess mit Partikeln, Polymerisationstendenzen oder starkem Fouling verbunden ist, bieten Wellblechpackungen eine robustere und wartungsfreundlichere Lösung.

F3: Können gewellte Plattenpackungen vorhandene Böden in einer Betriebskolonne ersetzen?

A: Ja. Viele Industrietürme, die ursprünglich mit Böden ausgestattet waren, können mit Wellplattenpackungen nachgerüstet werden, um die Kapazität zu erhöhen, die Trenneffizienz zu verbessern und den Druckabfall zu verringern. Das strukturierte Design sorgt typischerweise für einen höheren Durchsatz und einen geringeren Energieverbrauch, ohne dass ein neues Säulengehäuse erforderlich ist.

F4: Welche Wellenwinkel sind verfügbar und wie wirken sie sich auf die Leistung aus?

A: Die Platten werden normalerweise in einem Winkel von 45° oder 30° gestapelt. Eine 45°-Anordnung sorgt für eine höhere Stoffübertragungseffizienz und ist somit ideal für hochreine Trennungen. Eine 30°-Anordnung bietet einen geringeren Druckabfall und eine höhere Kapazität und eignet sich besser für Vakuumdestillation und Anwendungen mit hohem Durchsatz.

F5: Welche Materialien werden zur Herstellung von Wellpappenverpackungen verwendet?

A: Die Packung wird aus perforierten Metallblechen aus verschiedenen Materialien hergestellt, darunter SS304, SS316L, Kohlenstoffstahl und Speziallegierungen wie Hastelloy oder Titan für stark korrosive Umgebungen. Die Materialauswahl hängt von den Prozessmedien, der Betriebstemperatur und den Korrosionsanforderungen ab.
