Strukturierte Drahtgeflechtverpackung

Die strukturierte Drahtgeflechtpackung von XINYU HUACHUANG ist ein erstklassiges Trennmedium, das zur Maximierung der Stoffübertragungseffizienz in Destillations-, Absorptions- und Strippkolonnen entwickelt wurde. Diese strukturierte Drahtgeflechtpackung zeichnet sich durch ihre große Oberfläche und offene Strömungskanäle aus und gewährleistet einen gleichmäßigen Dampf-Flüssigkeits-Kontakt bei gleichzeitig außergewöhnlich geringem Druckabfall. Es ist die ideale Wahl für die Modernisierung bestehender Türme oder den Entwurf neuer Kolonnen, bei denen hohe Reinheit und Energieeffizienz von entscheidender Bedeutung sind.

Was ist eine strukturierte Drahtgeflechtverpackung?

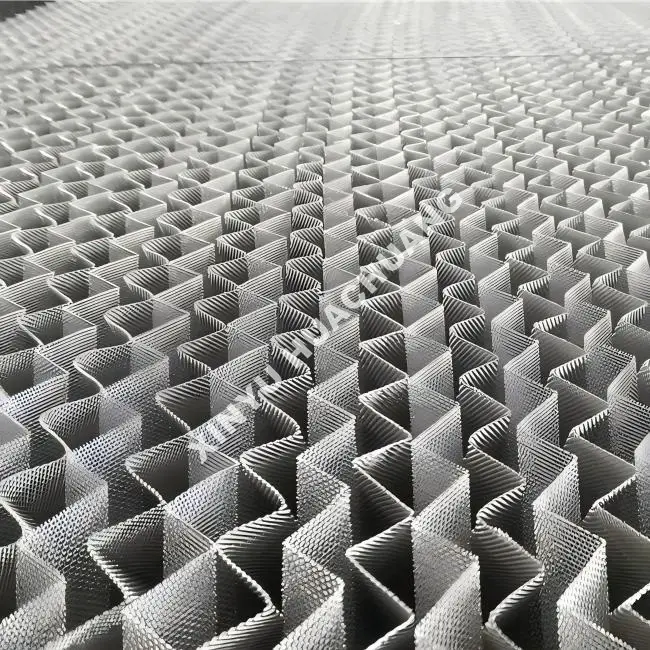

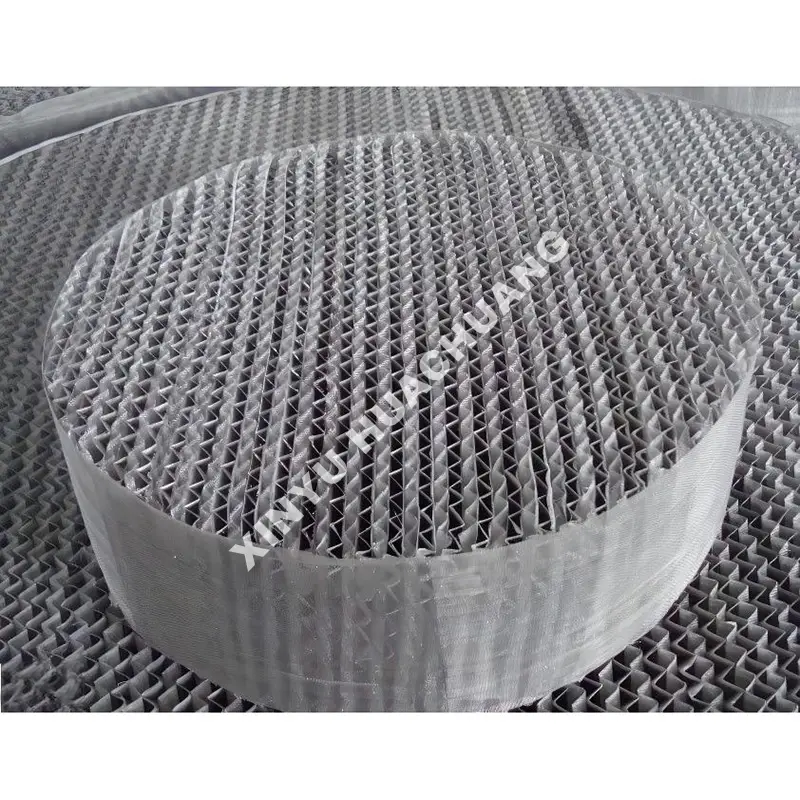

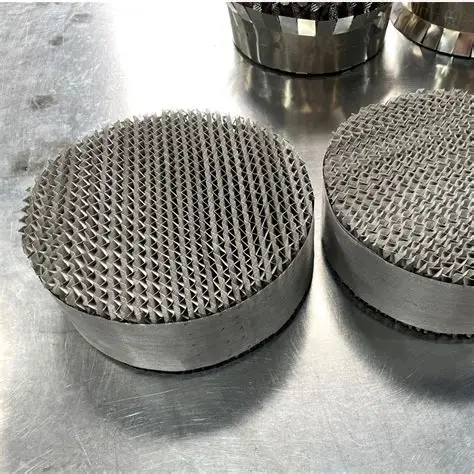

Strukturierte Drahtgeflechtpackungen sind eine Art strukturierte Packung, die aus in abwechselnden Schichten gestapelten gewellten Metalldrahtgaze-Blättern besteht. Das gekräuselte Drahtgeflecht erzeugt eine hocheffiziente, offene geometrische Struktur, die eine hervorragende Flüssigkeitsverteilung und Oberflächenbenetzung fördert. Im Gegensatz zu Füllkörpern minimieren die organisierten Fließwege den Widerstand und eignen sich daher besonders für die Vakuumdestillation, wärmeempfindliche Materialien und hochreine Trennungen in der chemischen und pharmazeutischen Industrie.

Warum dieser?

● Hohe Trenneffizienz: Bietet eine große spezifische Oberfläche für intensiven Dampf-Flüssigkeits-Kontakt und erreicht hohe theoretische Bodenzahlen pro Meter.

● Extrem geringer Druckabfall: Die offene Drahtgeflechtstruktur bietet minimalen Widerstand gegen den Dampfstrom und reduziert so den Energieverbrauch erheblich, insbesondere im Vakuumbetrieb.

● Hervorragende Flüssigkeitsverteilung: Gewährleistet eine gleichmäßige Flüssigkeitsverteilung über den Säulenquerschnitt, verhindert Kanalbildung und maximiert die Packungsausnutzung.

● Hohe Kapazität und Antifouling: Ein großer Hohlraumanteil verhindert Verstopfungen und eignet sich daher für Systeme mit Partikel- oder Fouling-Tendenz.

● Anpassbare Materialien: Erhältlich in SS304, SS316L, Hastelloy, Aluminium und anderen Legierungen, um spezifische Anforderungen an die chemische Kompatibilität zu erfüllen.

Technische Spezifikationen

Wie wählt man richtig?

● Trennanforderungen definieren: Bestimmen Sie die erforderliche Reinheit und Anzahl der theoretischen Stufen. Modelle mit größerer Oberfläche (z. B. CY) bieten eine bessere Trennung, aber einen etwas höheren Druckabfall.

● Bewerten Sie den Betriebsdruck: Für die Vakuumdestillation oder wärmeempfindliche Materialien bevorzugen Sie Modelle mit geringem Druckabfall (z. B. BX oder AX), um einen stabilen Betrieb aufrechtzuerhalten.

● Bewerten Sie die Eigenschaften des Ausgangsmaterials: Wenn das Futter Partikel enthält oder zur Polymerisation neigt, wählen Sie ein Modell mit größeren Maschenöffnungen und einem höheren Hohlraumverhältnis, um Verschmutzung zu verhindern.

● Materialkompatibilität: Wählen Sie die geeignete Metalllegierung basierend auf der chemischen Aggressivität Ihres Prozesses. Standard SS316L deckt die meisten Anwendungen ab, während stark korrosive Umgebungen Hastelloy oder Speziallegierungen erfordern.

Qualitätsprüfungsprozess

● Materialprüfung: Strenge Prüfung der eingehenden Drahtgeflechte und Metallbleche, um sicherzustellen, dass sie den festgelegten metallurgischen Standards und Korrosionsbeständigkeitsanforderungen entsprechen.

● Maßgenauigkeit: Präzise Messung des Wellenwinkels, des Schichtabstands und der Blockabmessungen, um eine gleichmäßige Strömungsverteilung und den richtigen Turmsitz zu gewährleisten.

● Strukturelle Integrität: Prüfung der Drahtgeflechtspannung und der Bandfestigkeit, um sicherzustellen, dass die Packung während der Installation und des Betriebs ihre geometrische Struktur beibehält.

● Oberflächenqualität: Visuelle und mikroskopische Inspektion zur Überprüfung sauberer, gratfreier Oberflächen, die eine optimale Flüssigkeitsbenetzung fördern und vorzeitige Verschmutzung verhindern.

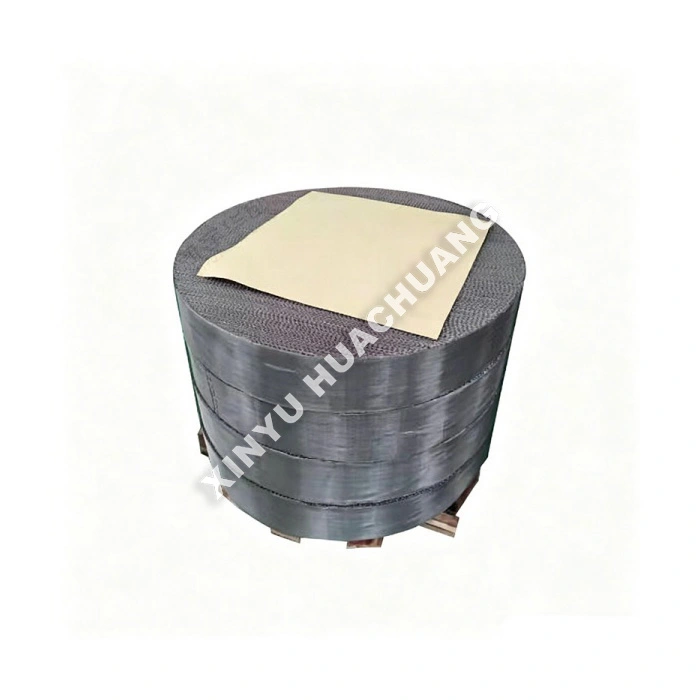

● Verpackung und Versand: Sichere Verpackung in Schutzkisten, um Verformungen vorzubeugen und sicherzustellen, dass die strukturierte Drahtgeflechtverpackung in einwandfreiem Zustand für die globale Logistik ankommt.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Was verleiht strukturierten Drahtgeflechtpackungen ihre hohe Trennleistung?

A: Das gewellte Metalldrahtgeflecht schafft eine effiziente offene geometrische Struktur mit einer extrem großen spezifischen Oberfläche. Das gewellte Drahtgeflecht fördert eine hervorragende Flüssigkeitsverteilung und Oberflächenbenetzung und stellt sicher, dass nahezu jeder Teil der Packung am Stoffaustausch teilnimmt, wodurch eine hervorragende Trenneffizienz erreicht wird.

F2: Warum eignet sich diese Packung besonders für die Vakuumdestillation?

A: Die organisierten Strömungswege der strukturierten Drahtgeflechtpackung minimieren den Widerstand gegen den Dampfstrom, was zu einem außergewöhnlich geringen Druckabfall pro theoretischer Stufe führt. Bei der Vakuumdestillation können bereits geringe Druckabfälle die Siedetemperatur erhöhen und zu einer thermischen Zersetzung wärmeempfindlicher Materialien führen. Daher ist dieses Design mit geringem Widerstand von entscheidender Bedeutung.

F3: Wie gehen strukturierte Drahtgeflechtverpackungen mit wärmeempfindlichen Materialien um?

A: Sein geringer Druckabfall hält die Siedetemperaturen unter Vakuum so niedrig wie möglich und minimiert so die thermische Belastung empfindlicher Verbindungen. In Kombination mit einer gleichmäßigen Flüssigkeitsverteilung und einer kurzen Verweilzeit auf der Drahtoberfläche verhindert die Packung eine längere Erwärmung, die zur Zersetzung oder Polymerisation führt.

F4: In welchen Branchen werden üblicherweise strukturierte Drahtgeflechtverpackungen eingesetzt?

A: Die chemische und pharmazeutische Industrie sind die Hauptnutzer, insbesondere für hochreine Trennungen, feine chemische Destillation und die Reinigung pharmazeutischer Wirkstoffe. Es wird auch bei der Herstellung von Duftstoffen und Aromen verwendet, wo Produktintegrität und -reinheit von größter Bedeutung sind.

F5: Wie lässt sich eine strukturierte Drahtgeflechtpackung im Hinblick auf die Verschmutzungsbeständigkeit mit einer Wellblechpackung vergleichen?

A: Strukturierte Drahtgeflechtpackungen sind anfälliger für Verschmutzungen, da ihre feinmaschigen Öffnungen durch Partikel oder Polymerablagerungen blockiert werden können. Die Wellplattenpackung mit ihren größeren offenen Kanälen eignet sich besser für schmutzige Anwendungen. Drahtgeflechtpackungen sind daher am besten reinen oder vorgefilterten Prozessströmen vorbehalten, bei denen maximale Effizienz im Vordergrund steht.
