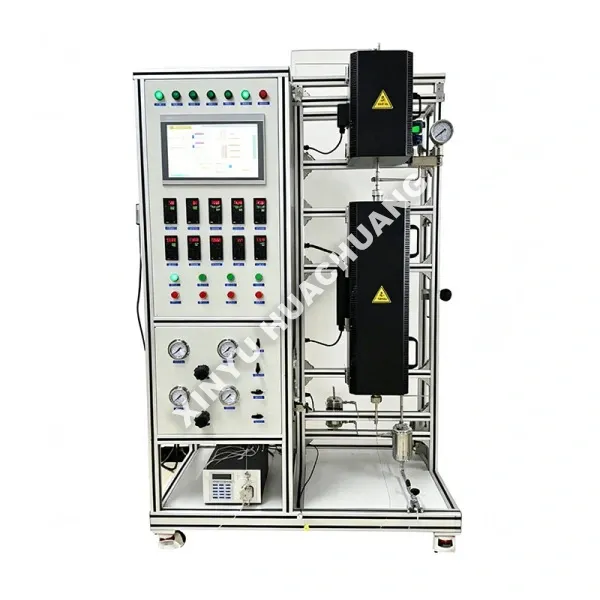

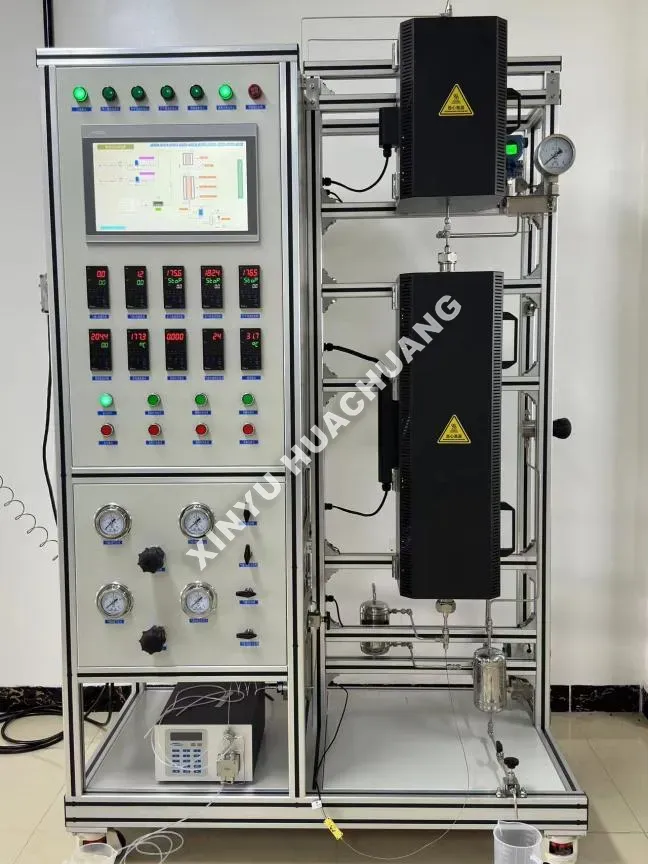

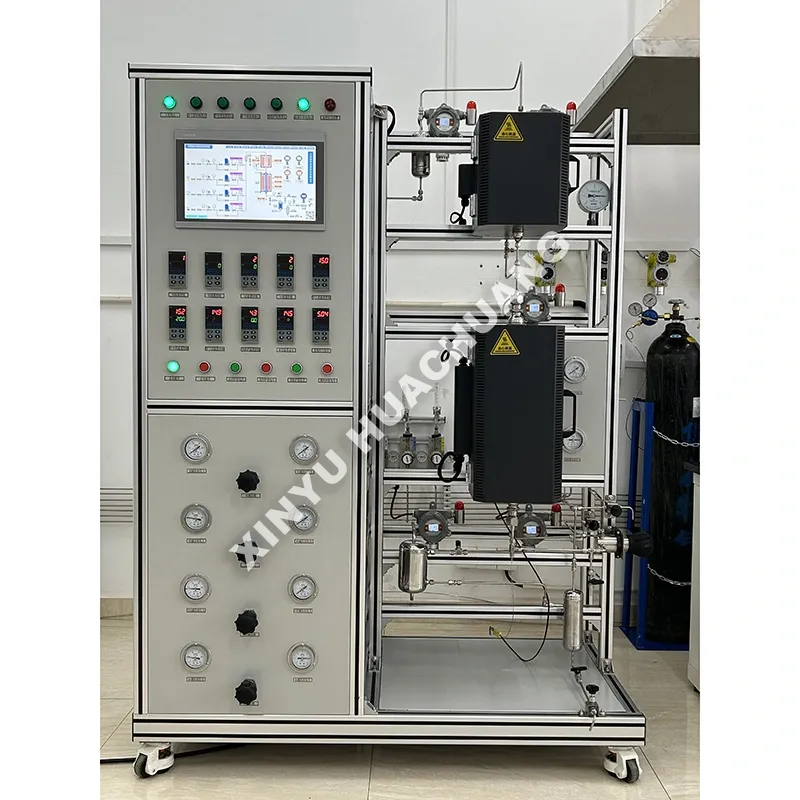

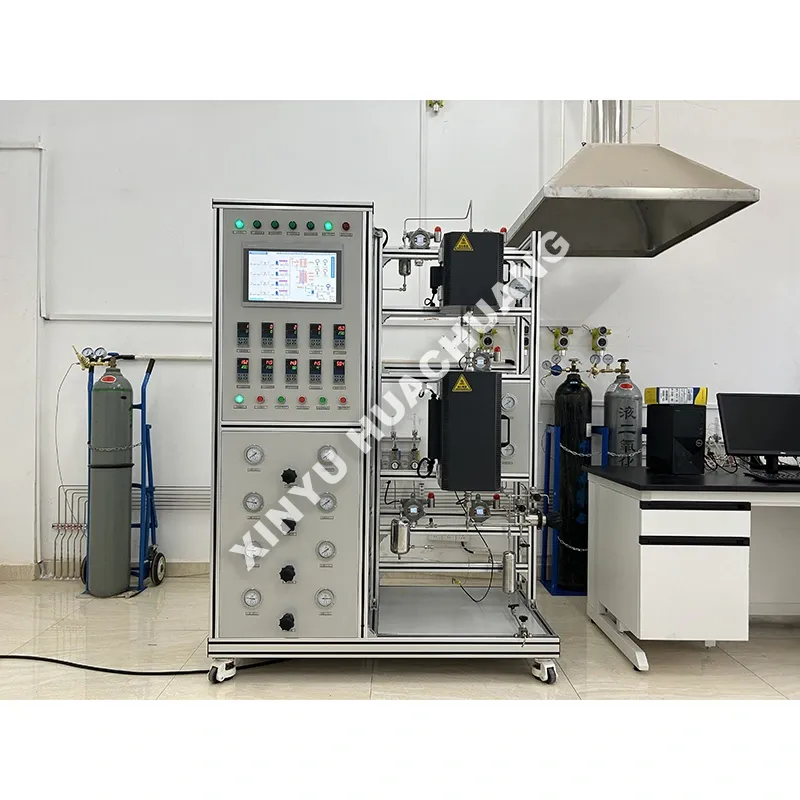

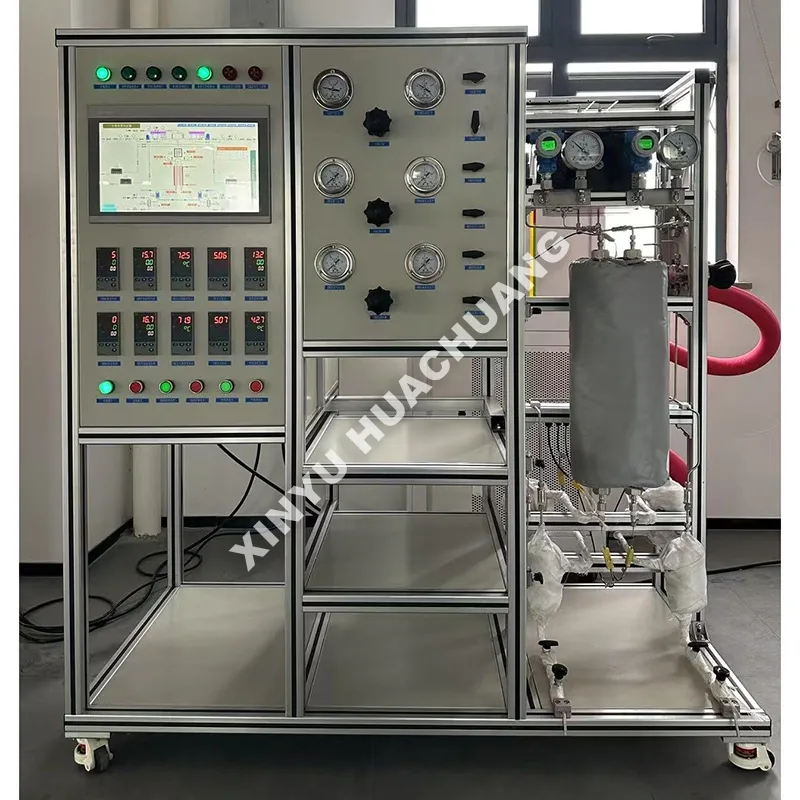

Katalysator-Festbett-Reaktionseinheit

Die XINYU HUACHUANG Catalyst Fixed-Bed Reaction Unit ist ein hochautomatisiertes Laborreaktorsystem, das für präzise heterogene Katalyseforschung entwickelt wurde. Es wurde zur Simulation industrieller Gas-Feststoff- oder Flüssigkeit-Feststoff-Reaktionsumgebungen entwickelt und steuert Temperatur, Druck und Durchflussraten genau. Ausgestattet mit intelligenter SPS-Automatisierung und mehrstufigen Sicherheitsverriegelungen eignet sich dieses Gerät ideal für Katalysator-Screening, kinetische Studien und Prozessskalierung in den Bereichen Petrochemie, Energie und Umwelt.

Was ist eine Katalysator-Festbett-Reaktionseinheit?

Eine Katalysator-Festbett-Reaktionseinheit ist ein spezielles chemisches Testgerät, bei dem feste Katalysatorpartikel in ein stationäres Bett innerhalb eines Rohrreaktors gepackt werden. Reaktanten (Gas oder Flüssigkeit) werden kontinuierlich durch dieses Festbett geleitet, wo sie an den aktiven Stellen des Katalysators adsorbieren und eine chemische Umwandlung in Produkte durchlaufen. Die Flüssigkeit fließt gleichmäßig durch das gepackte Bett mit minimaler Rückvermischung und bietet eine äußerst stabile Umgebung zur Bewertung der Katalysatoraktivität, Selektivität und Lebensdauer unter kontrollierten Bedingungen.

Technische Spezifikationen

Hauptmerkmale

● Hohe Umwandlung und Selektivität: Die Pfropfenströmungseigenschaft des Festbetts gewährleistet eine lange Kontaktzeit zwischen Reaktanten und Katalysatoren, minimiert Nebenreaktionen und maximiert die Zielproduktausbeute.

● Geringe Katalysatorabnutzung: Da das Katalysatorbett vollständig stationär bleibt, gibt es praktisch keinen mechanischen Verschleiß oder Partikelabrieb, was die Lebensdauer des Katalysators erheblich verlängert und die Betriebskosten senkt.

● Präzise Mehrzonenheizung: Fortschrittliche Mehrzonen-PID-Temperaturregler sorgen für ein isothermes Profil im gesamten Katalysatorbett, eliminieren Hotspots und sorgen für hoch reproduzierbare kinetische Daten.

● Modulares und anpassbares Design: Flexible Konfiguration von Vorwärmern, Kondensatoren, Gas-Flüssigkeits-Trennern und Online-Analysatoren (GC/MS), um spezifische experimentelle Anforderungen zu erfüllen.

● Sicherheit auf Industrieniveau: Ausgestattet mit automatischen Druckentlastungsventilen, Leckdetektoren und Not-Aus-Tasten, um einen sicheren Betrieb während der Hochdruckhydrierung oder exothermen Reaktionen zu gewährleisten.

Vorsichtsmaßnahmen bei der Verwendung

● Richtige Katalysatorbeladung: Den Katalysator immer gleichmäßig anordnen, um eine Kanalbildung zu vermeiden (bei der das Gas den Katalysator umgeht). Verwenden Sie oben und unten inerte Quarzwolle oder Keramikkugeln, um das Bett zu stützen und den Gasstrom zu verteilen.

● Vorheizen und Spülen: Spülen Sie das System vor dem Heizen immer mit einem Inertgas (z. B. N2 oder Ar). Erhitzen Sie den Reaktor niemals ohne Gasfluss, um lokale Überhitzung und Katalysatorschäden zu vermeiden.

● Kondensationsverhinderung: Wenn bei der Reaktion schwere Kohlenwasserstoffe oder Wasser entstehen, stellen Sie sicher, dass alle nachgeschalteten Rohrleitungen und Ventile ordnungsgemäß beheizt sind (z. B. >150 ℃), um Kondensation und Verstopfungen zu verhindern.

● Sicheres Herunterfahren: Nach dem Experiment stoppen Sie zunächst die Flüssigkeitszufuhr und lassen dann weiter Gas strömen, während Sie den Reaktor auf Raumtemperatur abkühlen, bevor Sie den Druck abbauen.

Häufige Fehler vs. richtige Methoden

● Fehler: Heizen des leeren Reaktors oder Heizen ohne Gasfluss. Richtige Methode: Stellen Sie immer einen stabilen Gasfluss her, bevor Sie die Heizung einschalten, um eine gleichmäßige Wärmeübertragung zu gewährleisten und das Thermoelement zu schützen.

● Fehler: Den Katalysator zu dicht oder ungleichmäßig packen. Richtige Methode: Laden Sie den Katalysator in kleinen Mengen und klopfen Sie leicht auf den Reaktor, um eine gleichmäßige Dichte sicherzustellen. Vermeiden Sie übermäßige Krafteinwirkung, um ein Zerdrücken der Katalysatorpellets zu verhindern.

● Fehler: Die Überwachung des Druckabfalls wird ignoriert. Richtige Methode: Überwachen Sie regelmäßig den Einlass-/Auslassdruckmesser. Ein plötzlicher Anstieg des Druckabfalls weist auf eine Verstopfung oder Verkokung des Bettes hin. Reduzieren Sie die Zufuhrgeschwindigkeit oder regenerieren Sie den Katalysator sofort.

● Fehler: System unter Druck öffnen. Richtige Methode: Stellen Sie immer sicher, dass der Systemdruck wieder atmosphärischen Wert erreicht hat und die Temperatur unter 50 °C liegt, bevor Sie Anschlüsse lösen.

Versand & Verpackung

● Professionelle Verpackung: Die Catalyst-Festbett-Reaktionseinheit ist sicher in begasungsfreien Exportstandard-Holzkisten verpackt. Alle empfindlichen Instrumente (MFCs, SPS-Panels) sind in stoßfesten Schaumstoff und feuchtigkeitsbeständige Folie eingewickelt.

● Komponentenbefestigung: Interne Rohrleitungen und Reaktoren werden mit Stahlhalterungen fest fixiert, um Schäden bei See- oder Luftfracht zu verhindern.

● Dokumentation: Eine umfassende englische Bedienungsanleitung, elektrische Schaltpläne, P&ID-Diagramme und eine Packliste sind in einer wasserdichten Dokumententasche enthalten, die an der Kiste befestigt ist.

● Globale Logistik: Wir unterstützen EXW-, FOB-, CIF- und DDP-Bedingungen und bieten Tür-zu-Tür-Lieferdienste für Labore und Forschungseinrichtungen weltweit.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

FAQ

F1: Was sind die Hauptvorteile der Verwendung einer Katalysator-Festbett-Reaktionseinheit für die katalytische Forschung?

A: Die Catalyst-Festbett-Reaktionseinheit bietet einen einfachen Aufbau und einen äußerst stabilen Betrieb, was sie ideal für die kontinuierliche Verarbeitung macht. Da die Katalysatorpartikel stationär bleiben, wird der mechanische Verschleiß minimiert und die Lebensdauer des Katalysators erheblich verlängert. Darüber hinaus ähnelt der Flüssigkeitsfluss einem Pfropfenfluss mit minimaler Rückvermischung, was eine hervorragende Reaktionsselektivität und hochpräzise kinetische Daten für Forschung und Entwicklung bietet.

F2: Wie verhindert das System „Hot Spots“ oder Temperaturschwankungen bei starken exothermen Reaktionen?

A: Die Temperaturkontrolle ist in Festbettsystemen von entscheidender Bedeutung. Unsere Katalysator-Festbett-Reaktionseinheit ist mit einer unabhängigen PID-Temperaturregelung für mehrere Zonen (Vorheiz-, Reaktions- und Isolierzonen) ausgestattet, um ein gleichmäßiges Temperaturprofil zu gewährleisten. Für stark exotherme Reaktionen bieten wir spezielle Designs von Wärmeaustauschreaktoren (z. B. Mehrrohrreaktoren) und fortschrittliche Sicherheitsverriegelungen an, die die Zufuhr automatisch stoppen oder eine Notentlüftung auslösen, wenn die Betttemperaturen sichere Grenzwerte überschreiten.

F3: Kann dieses Gerät verschiedene Phasen von Reaktanten verarbeiten und wie wird das Zufuhrsystem verwaltet?

A: Ja, das Gerät ist äußerst vielseitig. Es kann für Gas-Feststoff-, Flüssigkeit-Feststoff- oder Gas-Flüssigkeit-Feststoff-Reaktionen (Rieselbett) konfiguriert werden. Das Zufuhrsystem nutzt hochpräzise Massendurchflussregler (MFCs) für Gase und pulsationsfreie Hochdruck-Dosierpumpen für Flüssigkeiten und sorgt so für exakte stöchiometrische Verhältnisse und stabile Durchflussraten, die für reproduzierbare experimentelle Ergebnisse unerlässlich sind.

F4: Welche Sicherheitsmaßnahmen gelten für Vorgänge mit hohen Temperaturen und hohem Druck?

A: Sicherheit hat für uns oberste Priorität. Die Catalyst-Festbett-Reaktionseinheit verfügt über ein robustes, mehrstufiges Sicherheitsdesign, das Hardware und Software kombiniert. Es umfasst automatische Stickstoffspülsysteme zur Verhinderung explosiver Gasgemische, Übertemperatur- und Überdruckalarme sowie Protokolle zur Notabschaltung. Der Reaktorkörper besteht aus hochwertigen hochtemperatur- und hochdruckbeständigen Legierungen (z. B. SS316L, Hastelloy), um einen sicheren Betrieb unter extremen Bedingungen zu gewährleisten.

F5: Wie verbessert das industrielle SPS- und PC-Softwaresteuerungssystem den Bewertungsprozess?

A: Die integrierte Industrie-SPS- und PC-Softwarearchitektur gewährleistet eine vollautomatische Steuerung der Heizung, des Gas-/Flüssigkeitsflusses und der Datenprotokollierung und reduziert so manuelle Fehler erheblich. Das System ermöglicht die Echtzeitüberwachung kritischer Parameter, die automatische Aufzeichnung historischer Daten und die Erstellung von Trendkurven. Diese intelligente Datenerfassung ermöglicht es Forschern, die Katalysatoraktivität, die Umwandlungsraten und die Selektivität über langfristige kontinuierliche Tests genau zu verfolgen.
