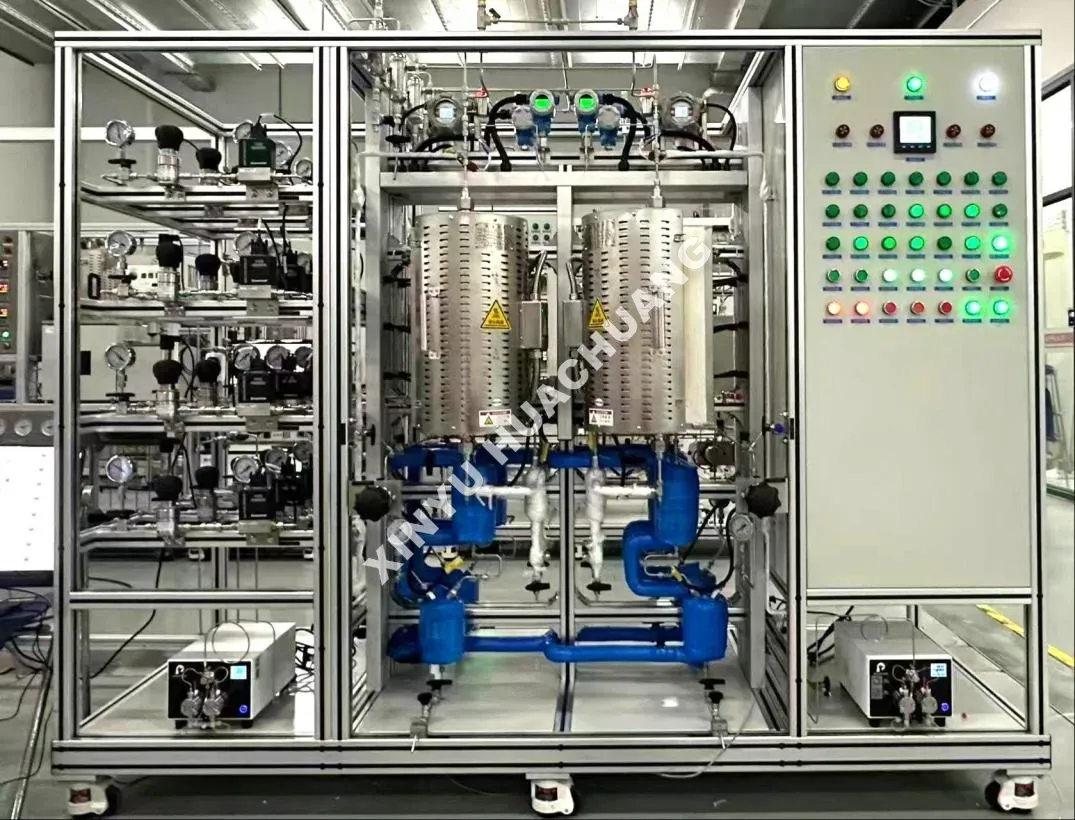

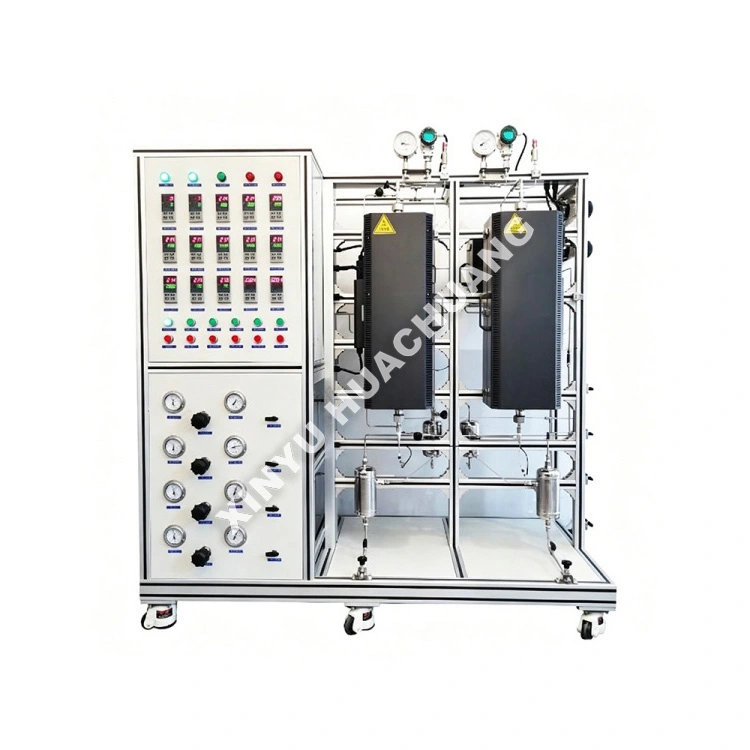

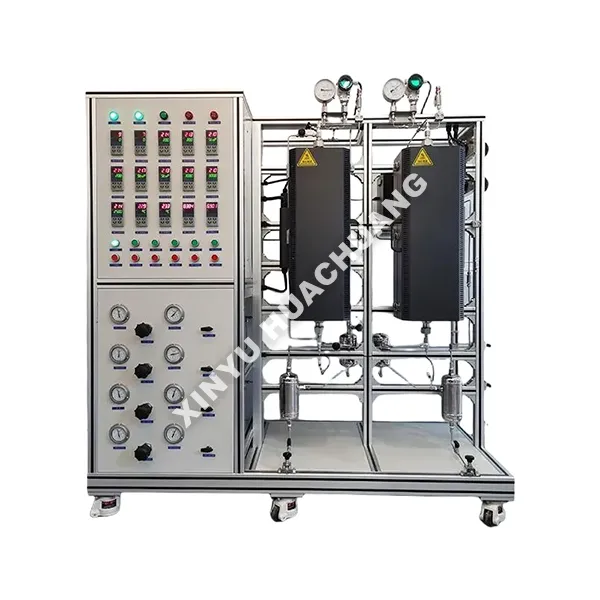

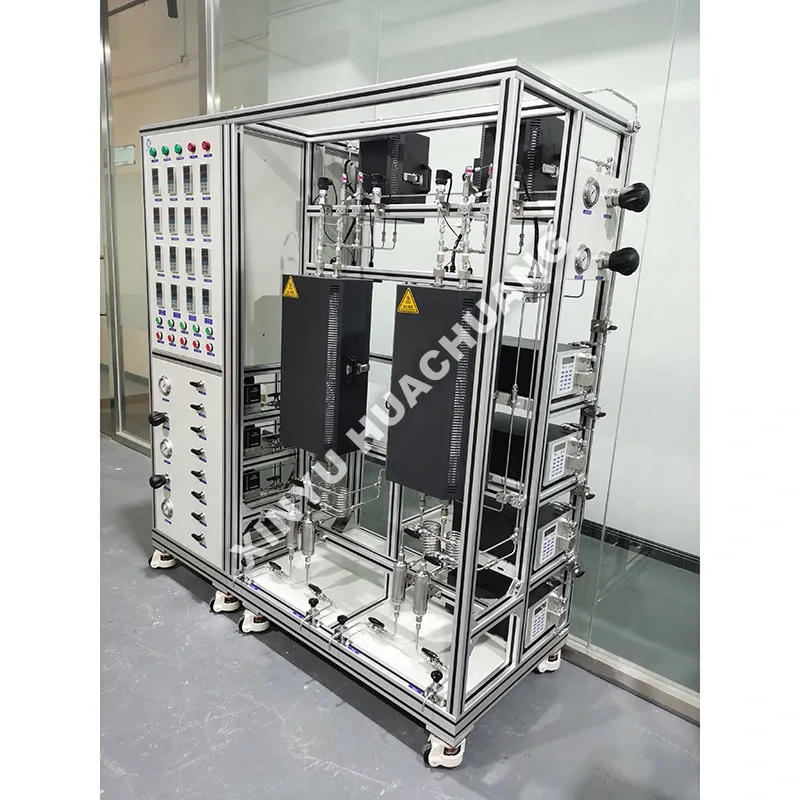

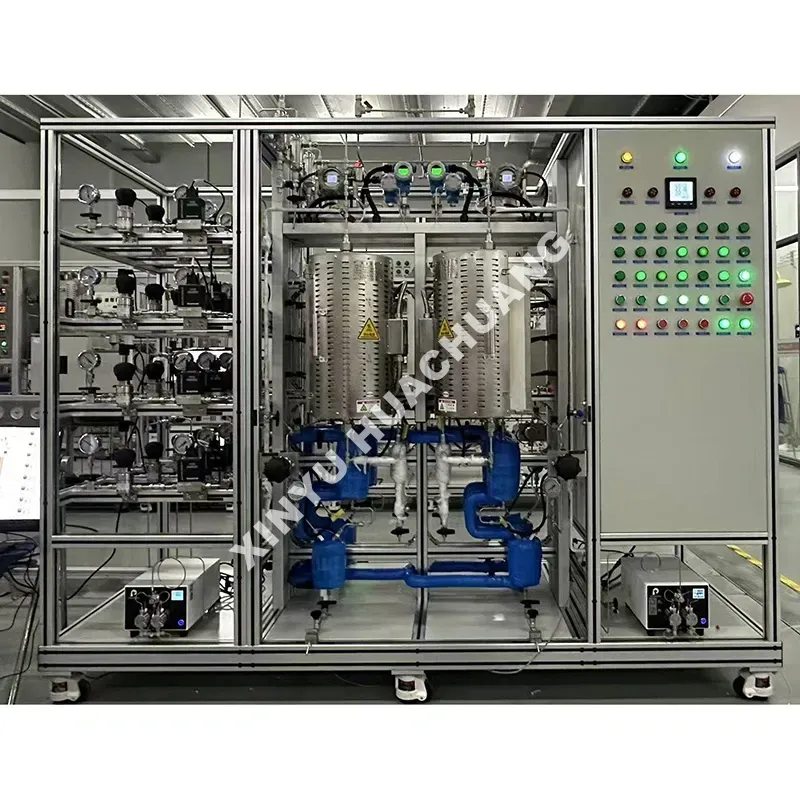

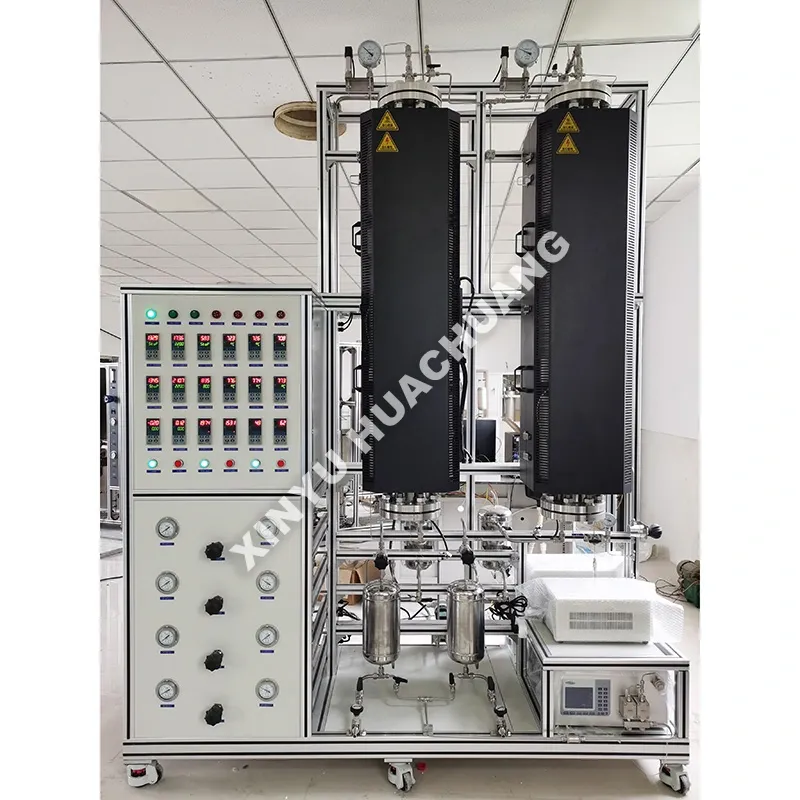

SCR-Doppelreaktor-Evaluierungseinheit

Die XINYU HUACHUANG SCR Dual-Reactor Evaluation Unit ist ein fortschrittliches Laborsystem, das für präzise Tests der selektiven katalytischen Reduktion (SCR) entwickelt wurde. Dank seines Zweikanal-Paralleldesigns ermöglicht es die gleichzeitige Bewertung verschiedener Katalysatorchargen unter identischen Bedingungen. Ausgestattet mit einer intelligenten SPS-Steuerung und hochpräzisen Massendurchflussreglern simuliert es die Zusammensetzung industrieller Rauchgase genau und liefert hoch reproduzierbare Daten für die NOx-Umwandlungseffizienz und die Ammoniakschlupfanalyse.

Funktionsprinzip

Die SCR-Doppelreaktor-Evaluierungseinheit simuliert die tatsächlichen industriellen Abgasbedingungen. Es wird ein simuliertes Rauchgasgemisch (NO, Nh2, O2, N2 und H2O) erzeugt und über Massendurchflussregler präzise dosiert. Anschließend wird der Gasstrom vorgewärmt und in zwei unabhängige, parallele Reaktorkanäle geleitet. Im Inneren der Reaktoren ermöglicht der SCR-Katalysator die Reduktion von NOx in harmlosen Stickstoff (N2) und Wasser (H2O). Ein fortschrittliches Online-Analysesystem (z. B. FTIR- oder Chemilumineszenzdetektoren) überwacht kontinuierlich die Gaszusammensetzung am Einlass und Auslass jedes Reaktors und berechnet automatisch die NOx-Umwandlungsraten und Ammoniak-Entweichungsraten in Echtzeit.

Hauptvorteile

● Hocheffiziente parallele Tests: Das Dual-Reaktor-Design verdoppelt den Testdurchsatz und ermöglicht einen direkten und intuitiven Vergleich verschiedener Katalysatoren unter identischen Parametern, was Zeit und Kosten spart.

● Präzise Parametersteuerung: Hochpräzise Massendurchflussregler und Mehrzonen-Heizsysteme sorgen für eine genaue Steuerung der Temperatur (±1 ℃), der Gasdurchflussraten und des Ammoniak-zu-Stickstoff-Verhältnisses.

● Umfassende Leistungsbewertung: Kann kritische Messwerte testen, darunter NOx-Umwandlungseffizienz, Ammoniakschlupf, N2O-Erzeugungsrate und SO2/SO3-Umwandlung.

● Intelligente Automatisierung: Die integrierte SPS-PC-Steuerung ermöglicht die automatisierte Datenprotokollierung, die Erstellung historischer Kurven und den unbeaufsichtigten Langzeitbetrieb.

● Robustes und sicheres Design: Reaktoren bestehen aus korrosionsbeständigen Hochtemperaturmaterialien (z. B. Quarz oder SS316L) und verfügen über mehrstufige Sicherheitsverriegelungen zum Schutz vor Übertemperatur und Überdruck.

Technische Spezifikationen

Wo wird es verwendet?

● Stromerzeugung: Leistungsbewertung von SCR-Katalysatoren für Kohle-, Gas- und Biomassekraftwerke.

● Automotive und Marine: Testen von DeNOx-Katalysatoren für Dieselmotorabgase, SCR-Systeme für Schiffsmotoren und mobile Maschinen außerhalb des Straßenverkehrs.

● Industrielle Emissionen: Katalysator-Screening für Zementöfen, Stahlwerke, Müllverbrennung und chemische Verarbeitungsanlagen.

● F&E und Wissenschaft: Grundlegende kinetische Forschung, Optimierung der Katalysatorformulierung und Vergiftungs-/Deaktivierungsstudien.

Vorsichtsmaßnahmen bei der Verwendung

● Gassicherheit: Stellen Sie stets sicher, dass Gasflaschen vor dem Betrieb sicher befestigt und auf Dichtheit geprüft sind. Nh2 und NO sind giftige Gase; Arbeiten Sie in einem gut belüfteten Bereich oder in einem Abzug.

● Heizsequenz: Spülen Sie die Reaktoren vor dem Erhitzen immer mit Inertgas (N2). Erhitzen Sie das System niemals ohne Gasfluss, um eine Beschädigung des Katalysators oder eine Überhitzung des Reaktors zu verhindern.

● Abkühlen: Lassen Sie das System nach dem Testen auf natürliche Weise durch strömendes Gas abkühlen. Bei hohen Temperaturen nicht zwangsweise mit Wasser kühlen und den Ofen nicht öffnen.

● Kondensationsverhinderung: Bei Tests mit Wasserdampf stellen Sie sicher, dass die Probenahmeleitungen und Abgasrohre beheizt/isoliert sind, um Kondensation und Korrosion zu verhindern.

Wartungshandbuch

● Täglich: Gasflaschendrücke prüfen, MFC-Messwerte überprüfen und Abgasbehandlungssysteme (z. B. Wäscher) inspizieren, um eine sichere Emission zu gewährleisten.

● Wöchentlich/monatlich: Gasfilter und Feuchtigkeitsabscheider reinigen oder ersetzen. Überprüfen Sie die Reaktordichtungen und -rohre auf Anzeichen von Korrosion oder Undichtigkeiten.

● Vierteljährlich: Massendurchflussregler und Temperatursensoren kalibrieren, um die Testgenauigkeit aufrechtzuerhalten. Überprüfen Sie die elektrischen Verbindungen im SPS-Schrank auf festen Sitz.

● Katalysatorhandhabung: Be- und entladen Sie die Katalysatoren vorsichtig, um ein Zerdrücken oder die Entstehung von Staub zu vermeiden, der den Bettdruckabfall verändern und die Testgenauigkeit beeinträchtigen kann.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen

F1: Was ist der Hauptvorteil des Dual-Reaktor-Designs in dieser Evaluierungseinheit?

A: Die Doppelreaktorkonfiguration ermöglicht das gleichzeitige Testen von zwei verschiedenen Katalysatoren oder zwei verschiedenen Betriebsbedingungen unter identischen Gasumgebungen. Diese parallelen Tests eliminieren Variablen, beschleunigen den Screening-Prozess erheblich und liefern hochpräzise Vergleichsdaten für die Katalysatoroptimierung und Leistungsbenchmarking.

F2: Kann dieses Gerät komplexe reale Rauchgasbedingungen simulieren, beispielsweise solche, die Schwefeldioxid und Wasserdampf enthalten?

A: Ja, absolut. Das Gerät ist mit Präzisions-Massendurchflussreglern (MFCs) und speziellen Verdampfungssystemen ausgestattet, die komplexe Gasmischungen präzise einführen können. Es wurde speziell zur Bewertung der Antivergiftungsleistung und der Langzeitstabilität von Katalysatoren in rauen SO-haltigen Umgebungen entwickelt₂, H₂O, Alkalimetalle und Staub.

F3: Wie stellt das industrielle SPS- und PC-Softwaresteuerungssystem die Genauigkeit der Auswertungsdaten sicher?

A: Das Gerät nutzt eine fortschrittliche industrielle SPS- und PC-Softwarearchitektur, um eine vollautomatische Steuerung von Heizung, Gasfluss und Datenprotokollierung zu erreichen. Die SPS verwendet adaptive PID-Algorithmen, um Temperaturschwankungen innerhalb von ±1 °C zu halten, während die PC-Software kontinuierlich die Gaskonzentrationen am Einlass/Auslass in Echtzeit aufzeichnet. Dadurch werden manuelle Fehler erheblich reduziert und hoch reproduzierbare, zuverlässige Daten zur Berechnung der NOx-Umwandlungseffizienz und des Ammoniakschlupfes gewährleistet.

F4: Welche Arten von SCR-Katalysatoren können mit dieser Evaluierungseinheit getestet werden?

A: Das Gerät ist äußerst vielseitig und kann verschiedene Katalysatorformen, einschließlich Waben-, Platten- und Welltypen, sowie Pulver- oder Partikelproben aufnehmen. Das modulare Reaktordesign und die anpassbare Befestigung ermöglichen schnelle Umrüstungen und eignen sich daher für Tests von frischen Katalysatoren im Labormaßstab bis hin zu industriellen Monolithen in Originalgröße.

F5: Ist es möglich, Online-Gasanalysegeräte zur Echtzeit-Leistungsüberwachung zu integrieren?

A: Ja. Die SCR-Dual-Reactor-Evaluierungseinheit ist mit umfassenden Datenerfassungsschnittstellen für die nahtlose Integration in Online-Analysatoren wie FTIR (Fourier-Transformations-Infrarotspektroskopie), CLD (Chemilumineszenzdetektoren) oder Gaschromatographen ausgestattet. Diese Integration ermöglicht eine Echtzeit-Hochfrequenzüberwachung von NOx und NH₃, und N₂O-Konzentrationen, sofortige Berechnung von Umwandlungsraten und Selektivität zur Beschleunigung Ihrer Forschungs- und Entwicklungszyklen.
