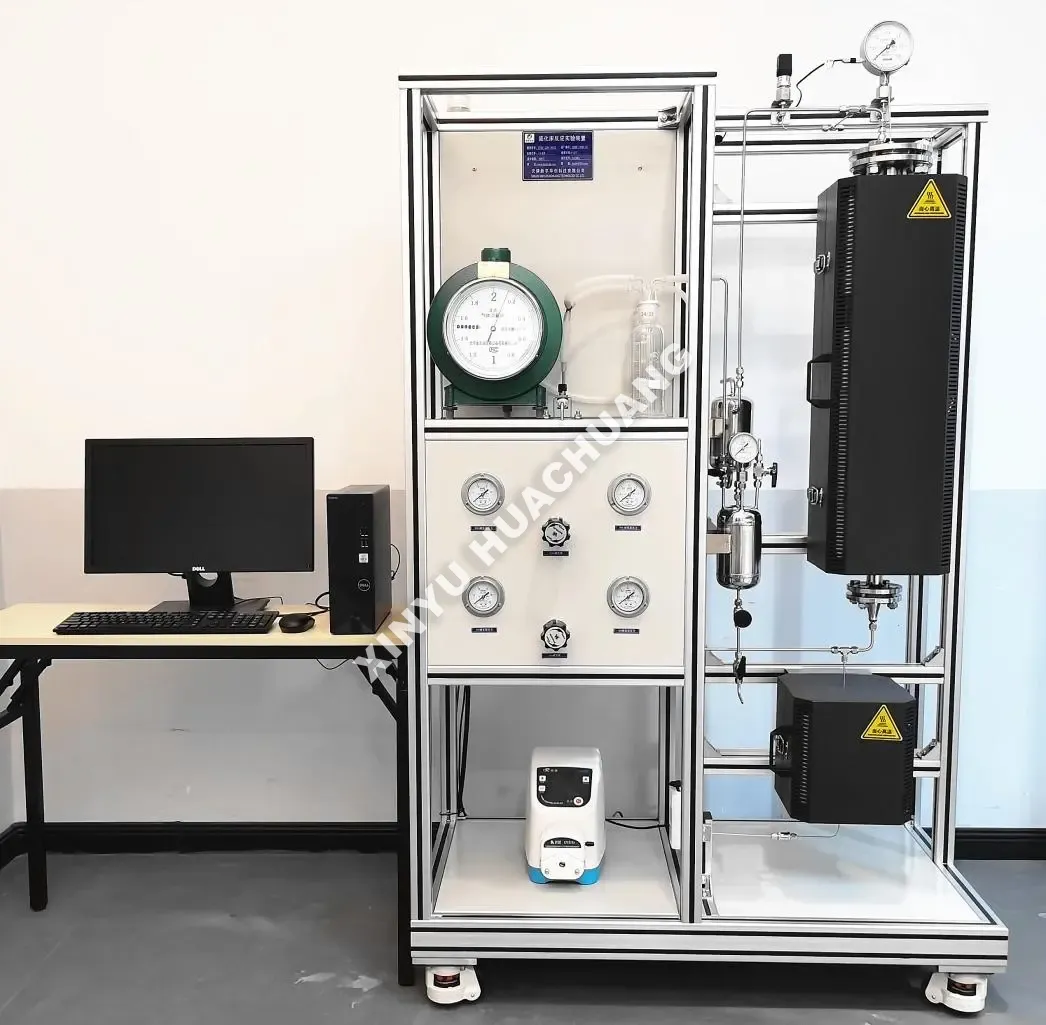

SPS-Wirbelschicht-Auswerteeinheit

Die XINYU HUACHUANG PLC Fluidized-Bed Evaluation Unit ist ein fortschrittlicher Laborreaktor, der für präzise Katalysatortests und kinetische Forschung entwickelt wurde. Entwickelt mit intelligenter SPS-Steuerung und modularer Architektur, simuliert es genau industrielle Fluidisierungszustände (Blasenbildung, Turbulenz, schnelle Fluidisierung). Das System verfügt über eine präzise Temperaturregelung von ±1 °C und fortschrittliche Sicherheitsverriegelungen, die eine hohe Datenreproduzierbarkeit gewährleisten. Ideal für Forschung und Entwicklung, Tests im Pilotmaßstab und Prozessoptimierung in der Petrochemie und im Umweltbereich.

Was ist eine PLC-Fließbett-Auswertungseinheit?

Eine PLC-Fließbett-Auswertungseinheit ist ein hochautomatisiertes reaktionstechnisches Gerät im Labormaßstab. Es verwendet eine speicherprogrammierbare Steuerung (SPS), um den Gasfluss, die Temperatur und den Druck präzise zu regulieren und feste Katalysatorpartikel in einem sich bewegenden Flüssigkeitsstrom zu suspendieren. Dadurch entsteht ein flüssigkeitsähnlicher Zustand, der die Kontaktfläche zwischen Gas und Feststoff maximiert, Hotspots eliminiert und hochreproduzierbare Daten für die Bewertung der Katalysatorleistung und die Forschung zur Reaktionskinetik liefert.

Was sind die besonderen Vorteile ?

● Intelligente SPS-Automatisierung: Durch die vollautomatische Steuerung von Heizung, Gasfluss und Datenprotokollierung reduziert die SPS-Fließbett-Auswertungseinheit manuelle Fehler erheblich und sorgt für einen stabilen Langzeitbetrieb.

● Hervorragende Wärme- und Stoffübertragung: Die intensive Partikelmischung garantiert eine gleichmäßige Betttemperatur und verhindert „Hot Spots“, was es ideal für starke exotherme Reaktionen macht.

● Hochgradig anpassbar: Das modulare Design ermöglicht eine flexible Konfiguration von Reaktorabmessungen, Betriebsdruck-/Temperaturbereichen und Online-Analyseinstrumenten.

● Industrielle Simulation: Reproduziert genau die reale industrielle Fluiddynamik (Blasenbildung, Turbulenz, schnelle Fluidisierung), um die Lücke zwischen Laborforschung und kommerzieller Skalierung zu schließen.

● Umfassende Sicherheit: Ausgestattet mit mehrstufigen Sicherheitsverriegelungen (Übertemperatur-, Überdruck- und Gasleckschutz) zum Schutz von Personal und Ausrüstung.

Technische Spezifikationen

Anwendungsbereiche

● Petrochemie: Fluid Catalytic Cracking (FCC), Methanol-to-Olefins (MTO), Alkandehydrierung.

● Energie- und Kohlechemikalien: Fischer-Tropsch-Synthese, Biomassevergasung, Kohleverflüssigung.

● Umweltkatalyse: Katalytische Verbrennung von VOCs, Rauchgasdenitrifikation (DeNOx).

● Neue Materialien: Chemische Gasphasenabscheidung (CVD) für Kohlenstoffnanoröhren, Graphensynthese.

● Akademische Forschung: Grundlegende Studien zu Mehrphasenströmung, Wärmeübertragung und Stoffübertragung.

Produktionsprozess

1. Anforderungsbestätigung: Verstehen Sie die spezifischen Testanforderungen des Kunden und passen Sie den technischen Vorschlag an.

2. Design und Konstruktion: CAD-Zeichnungen, P&ID und elektrische Schaltpläne fertigstellen.

3. Präzisionsfertigung: CNC-Bearbeitung von Reaktorkomponenten und Montage des SPS-Steuerschranks.

4. Werkstests: Strenge Drucktests, Temperaturgleichmäßigkeitskalibrierung und SPS-Logik-Debugging.

5. Verpackung und Versand: Exportstandardisierte Holzkistenverpackung mit globaler Logistikunterstützung.

6. Installation und Support: Bieten Sie Online-Installationsanleitungen und lebenslangen technischen Support.

Kundendienst und Support

Bei XINYU HUACHUANG sind wir bestrebt, einen umfassenden und zuverlässigen After-Sales-Support zu bieten, um den kontinuierlichen und effizienten Betrieb Ihrer Geräte sicherzustellen. Unser engagiertes Serviceteam steht Ihnen jederzeit gerne zur Verfügung.

Umfassender Garantieschutz

Wir bieten stolz eine zweijährige Garantie auf unsere Geräte. Während dieses Zeitraums bieten wir kostenlose Wartungs- und Reparaturdienste für alle qualitätsbezogenen Probleme an, mit Ausnahme solcher, die durch unsachgemäßen Betrieb, nicht autorisierte Änderungen oder höhere Gewalt verursacht werden. Für Geräte, die über den zweijährigen Garantiezeitraum hinausgehen, bieten wir weiterhin lebenslange Wartungsdienste an und berechnen nur die Kosten für Ersatzteile und Arbeitsaufwand.

Schnellreaktionsmechanismus

Wir bieten 7 x 24 Stunden professionellen technischen Telefonsupport. Nach Erhalt einer Störungsmeldung wird unser technisches Team innerhalb von 24 Stunden reagieren und eine praktikable Lösung anbieten. Wenn ein Vor-Ort-Service erforderlich ist, sind unsere professionellen Techniker innerhalb einer Woche bei Ihnen vor Ort. In besonderen Fällen, in denen das Gerät nicht repariert werden kann, ersetzen wir es vorbehaltlos durch ein neues Gerät oder stellen während der zweijährigen Garantiezeit ein Ersatzgerät zur Verfügung oder ergreifen die erforderlichen Maßnahmen, um den normalen Betrieb wiederherzustellen.

Häufig gestellte Fragen

F1: Was ist der Hauptvorteil der Verwendung einer PLC-Fließbett-Bewertungseinheit gegenüber herkömmlichen Festbettreaktoren?

A: Im Gegensatz zu Festbettreaktoren, die häufig unter „Hot Spots“ und ungleichmäßiger Temperaturverteilung leiden, schafft unsere PLC-Fließbett-Bewertungseinheit aufgrund der intensiven Vermischung der Feststoffpartikel eine äußerst gleichmäßige thermische Umgebung. Dadurch eignet es sich hervorragend für stark exotherme Reaktionen und ermöglicht die kontinuierliche Zirkulation und Regeneration von Katalysatoren, wodurch industrielle Fluidisierungszustände genau simuliert werden und äußerst zuverlässige kinetische Daten entstehen.

F2: Wie gewährleistet das industrielle SPS- und PC-Softwaresteuerungssystem Präzision und Sicherheit bei Hochtemperaturbewertungen?

A: Das Gerät nutzt eine industrielle SPS- und PC-Softwarearchitektur für einen vollautomatischen Betrieb und eine umfassende Datenverwaltung. Die SPS verwendet adaptive PID-Regelungs- und Regelalgorithmen, um Temperaturschwankungen innerhalb von ±1 °C und Druck innerhalb von ±0,1 MPa zu halten. Gleichzeitig bietet die PC-Software eine benutzerfreundliche Oberfläche für die Echtzeitüberwachung, die Abfrage historischer Daten und die Kurvenverfolgung. Darüber hinaus verfügt es über mehrstufige Sicherheitsverriegelungen (einschließlich Notabschaltungen bei Übertemperatur, Überdruck und Stromausfall), um einen unbeaufsichtigten, sicheren Betrieb während Langzeittests zu gewährleisten.

F3: Kann diese Evaluierungseinheit verschiedene Arten von Ausgangsmaterialien und komplexe Reaktionsprozesse verarbeiten?

A: Absolut. Das Gerät verfügt über einen hochmodularen Aufbau mit Präzisions-Massendurchflussreglern (MFCs) für Gase und hochpräzisen Dosierpumpen für Flüssigkeiten. Unabhängig davon, ob Sie katalytisches Cracken, Biomassevergasung, Fischer-Tropsch-Synthese oder VOC-Verbrennung durchführen, kann das System mit geeigneten Vorwärmern, Zerstäubern und speziellen Reaktormaterialien (z. B. Inconel 625 oder SS316L) individuell angepasst werden, um verschiedene Medien zu handhaben und Verkokung zu verhindern.

F4: Wie verwaltet das System den Katalysatorabrieb und die Produkttrennung im Dauerbetrieb?

A: Um eine optimale Fluidisierungsqualität aufrechtzuerhalten und den Verlust von Katalysatorfeinpartikeln zu verhindern, ist die Einheit mit einem zweistufigen Zyklonabscheidersystem mit verschleißfesten Auskleidungen ausgestattet, wodurch eine Feinpulverrückgewinnungsrate von über 95 % erreicht wird. Der integrierte Katalysatorzirkulationskreislauf ermöglicht eine kontinuierliche Kühlung, Regeneration und eine präzise Rückführung in den Reaktor und sorgt so für eine stabile Bettdichte und eine äußerst genaue Bewertung der Katalysatorlebensdauer.

F5: Ist es möglich, eine Online-Produktanalyse in das SPS-System zu integrieren, um eine Datenüberwachung in Echtzeit zu ermöglichen?

A: Ja. Die PLC-Fließbett-Auswerteeinheit ist mit umfassenden Datenerfassungsfunktionen ausgestattet. Es kann nahtlos in Online-Gaschromatographen (GC) oder Massenspektrometer (MS) integriert werden. Das industrielle SPS- und PC-Softwaresystem synchronisiert automatisch Echtzeitdaten zur Produktzusammensetzung mit Betriebsparametern (Temperatur, Druck, Durchflussraten) und berechnet sofort Umwandlungsraten und Selektivität, um Ihre F&E- und Prozessoptimierungszyklen erheblich zu beschleunigen.
